Instrukcja obsługi plafonu LED Artika Atomic 15FM-ATO5C-BW
Szybki przewodnik instalacji i obsługi plafonu LED Artika Atomic 15FM-ATO5C-BW. Dowiedz się, jak zamontować lampę, podłączyć przewody i korzystać z technologii zmiany barwy światła.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi plafonu LED Artika Atomic (model 15FM-ATO5C-BW). Produkt przeznaczony jest wyłącznie do użytku wewnętrznego i mieszkalnego. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie elektryczne na panelu bezpieczników. Producent zaleca, aby montaż został przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi.

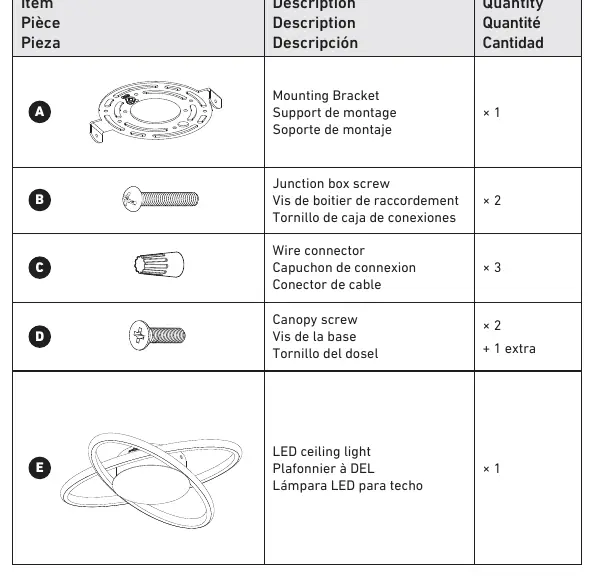

Zawartość zestawu
- Plafon LED (E)
- Wspornik montażowy (A)
- Śruby do puszki przyłączeniowej (B)
- Złączki przewodów (C)
- Śruby do podstawy (D)
Do montażu wymagany jest śrubokręt.
Instalacja krok po kroku

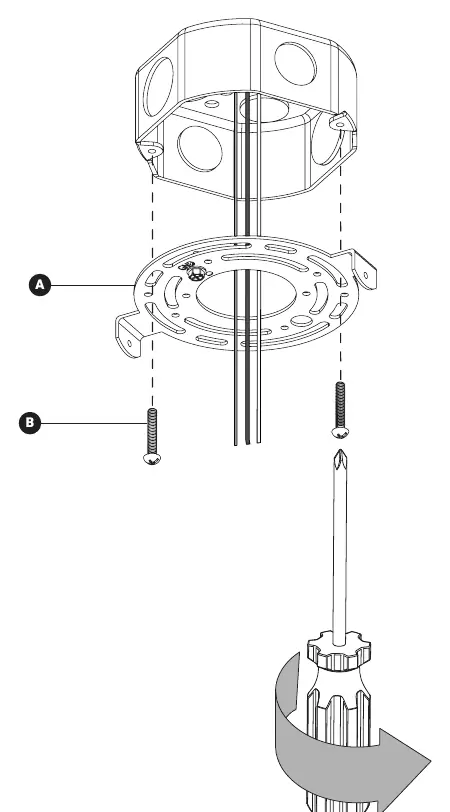

1. Montaż wspornika
Przymocuj wspornik montażowy (A) do puszki przyłączeniowej w suficie za pomocą śrub (B).

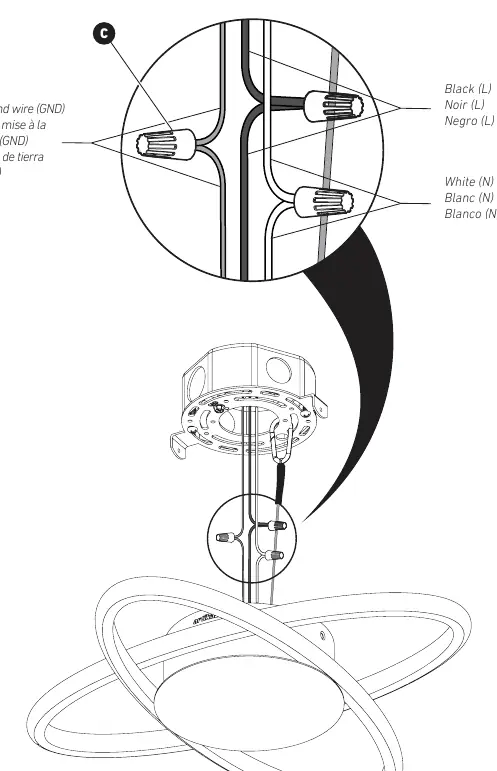

2. Podłączenie przewodów
Podłącz przewody lampy do przewodów zasilających w puszce przyłączeniowej za pomocą złączek (C):
- Czarny przewód (L) do czarnego przewodu zasilającego.
- Biały przewód (N) do białego przewodu zasilającego.
- Przewód uziemiający (GND) do przewodu uziemiającego w puszce.
3. Instalacja końcowa
Po podłączeniu przewodów, zamocuj podstawę lampy do wspornika montażowego za pomocą śrub (D).
Technologia zmiany barwy światła
Lampa wyposażona jest w przełącznik "Selectable White Technology", który pozwala na wybór temperatury barwowej światła: 2700K, 3000K, 3500K, 4000K lub 5000K. Przełącznik znajduje się na obudowie lampy.
Ostrzeżenia i bezpieczeństwo
- Ryzyko porażenia prądem: zawsze wyłączaj zasilanie przed pracami instalacyjnymi lub konserwacyjnymi.
- Jeśli używasz ściemniacza (dimmera), musi on być kompatybilny z oświetleniem LED.
- Produkt nie jest przeznaczony do użytku zewnętrznego.
Kontakt
W razie pytań lub problemów technicznych, skontaktuj się z obsługą klienta Artika pod numerem 1-866-661-9606 lub adresem e-mail [email protected]. Serwis dostępny jest od poniedziałku do piątku w godzinach 9:00 - 17:00 EST.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa migocze lub nie działa prawidłowo przy użyciu ściemniacza.
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z technologią LED.
Ryzyko porażenia prądem podczas instalacji.
Przed rozpoczęciem prac zawsze wyłączaj główny wyłącznik prądu (bezpiecznik) na panelu elektrycznym.
Przed użyciem
- Wyłącz zasilanie elektryczne na panelu bezpieczników.
- Upewnij się, że posiadasz śrubokręt.
- Sprawdź, czy puszka przyłączeniowa jest odpowiednio zamontowana.
- Zweryfikuj kompatybilność ściemniacza, jeśli planujesz go używać.
- Upewnij się, że instalacja odbywa się wewnątrz pomieszczenia.
Parametry w praktyce
- Selectable White Technology
- Możliwość wyboru temperatury barwowej światła w zakresie od 2700K (ciepłe) do 5000K (chłodne/dzienne).
Ilustracje i schematy
- Schemat podłączenia przewodów wskazuje na konieczność połączenia przewodów o tych samych kolorach (czarny-L, biały-N) oraz uziemienia (GND) za pomocą dołączonych złączek.
- Rysunek montażowy pokazuje kolejność mocowania wspornika do puszki, a następnie podstawy lampy do wspornika.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (Indoor use only).
- Produkt przeznaczony wyłącznie do użytku mieszkalnego (Residential use only).
