Instrukcja obsługi plafonu LED Artika Rayker 15
Szybki przewodnik instalacji i obsługi plafonu LED Artika Rayker 15. Dowiedz się, jak bezpiecznie zamontować lampę, podłączyć przewody, zmienić temperaturę barwową światła oraz zainstalować wymienne wykończenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Plafon LED Artika Rayker 15 jest przeznaczony wyłącznie do użytku wewnętrznego i mieszkalnego. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie główne na panelu elektrycznym. Producent zaleca, aby montaż został przeprowadzony przez certyfikowanego elektryka. Jeśli używasz ściemniacza, musi on być kompatybilny z technologią LED.
Elementy zestawu
- Plafon LED z zamontowaną bazą
- Dyfuzor z wykończeniem
- Wymienne wykończenia kolorystyczne (3 szt.)
- Zestaw montażowy: podkładki zabezpieczające, śruby do puszki przyłączeniowej, złączki przewodów

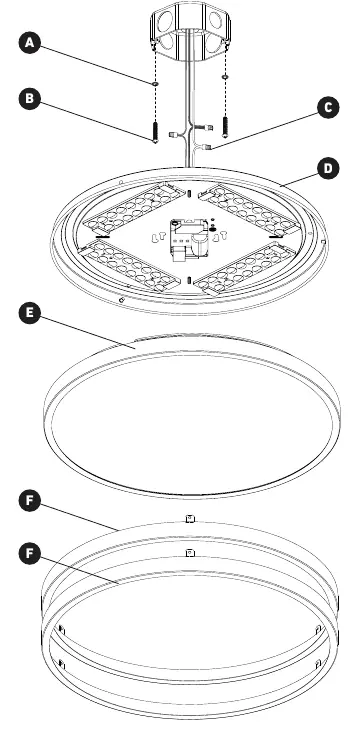

Instalacja krok po kroku
- Przygotowanie: Wyłącz zasilanie elektryczne. Upewnij się, że posiadasz śrubokręt.
- Montaż bazy: Przymocuj bazę plafonu do puszki przyłączeniowej za pomocą dołączonych śrub i podkładek zabezpieczających.

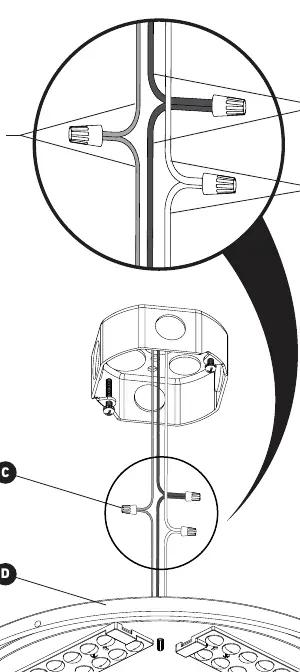

- Podłączenie przewodów: Połącz przewody zgodnie ze schematem: przewód uziemiający (G), przewód neutralny (biały - N) oraz przewód fazowy (czarny - L) przy użyciu dołączonych złączek.
- Finalizacja montażu: Zamocuj dyfuzor do bazy plafonu.

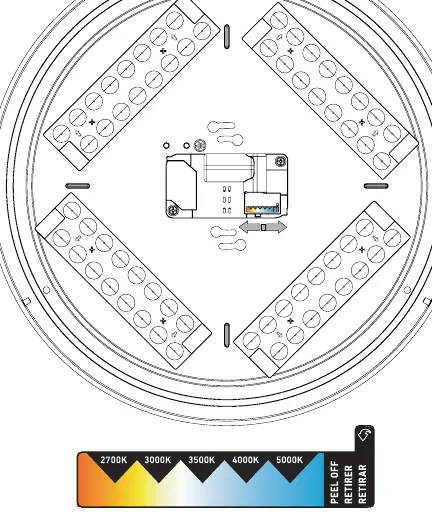

Technologia wyboru barwy światła
Urządzenie wyposażone jest w technologię "Selectable White", która pozwala na wybór temperatury barwowej światła. Przełącznik znajduje się na obudowie urządzenia (wewnątrz), umożliwiając wybór między 2700K, 3000K, 3500K, 4000K a 5000K.

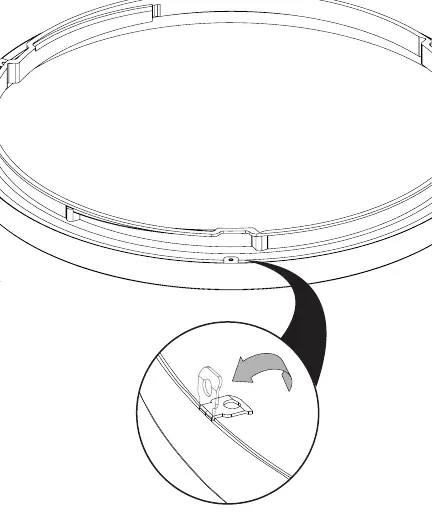

Montaż wymiennych wykończeń
Plafon umożliwia zmianę wyglądu poprzez wymienne wykończenia kolorystyczne. Aby je zainstalować, należy nałożyć wykończenie na dyfuzor i zabezpieczyć je zgodnie z mechanizmem zatrzaskowym opisanym w instrukcji.
Gwarancja
Produkt objęty jest 5-letnią ograniczoną gwarancją na wady produkcyjne przy użytku domowym. Gwarancja nie obejmuje uszkodzeń wynikających z niewłaściwej instalacji, użycia niezgodnego z przeznaczeniem lub uszkodzeń mechanicznych.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy zasilanie główne jest włączone oraz czy wszystkie przewody zostały poprawnie połączone w złączkach.
Migotanie światła przy użyciu ściemniacza
Upewnij się, że używany ściemniacz jest w pełni kompatybilny z oświetleniem LED.
Przed użyciem
- Wyłącz zasilanie na panelu elektrycznym (bezpiecznik).
- Upewnij się, że posiadasz śrubokręt.
- Sprawdź kompatybilność ściemniacza (jeśli dotyczy).
- Zweryfikuj, czy puszka przyłączeniowa jest odpowiednio zamontowana.
Parametry w praktyce
- Selectable White Technology
- Możliwość wyboru temperatury barwowej światła w zakresie 2700K - 5000K.
Ilustracje i schematy
- Schemat połączeń: Przewód uziemiający (G), Biały (N - Neutralny), Czarny (L - Faza).
Zgodność modelu
- Tylko do użytku wewnętrznego.
- Tylko do użytku mieszkalnego.
- Wymaga ściemniacza kompatybilnego z LED.
