Instrukcja obsługi enkodera audio Dante AudioControl ACP-DANTE-E-POE
Kompletny przewodnik po enkodere audio Dante AudioControl ACP-DANTE-E-POE. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć Dante, zarządzać strumieniami audio i rozwiązywać problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- ACP-DANTE-E-POE to 2-kanałowy enkoder analogowego sygnału stereo do sieci Dante. Urządzenie wymaga oprogramowania Dante Controller do konfiguracji routingu i parametrów sieciowych. str. 4, 9
Najważniejsze czynności
- Podłącz źródło audio do portu AUDIO IN (RCA) lub TOSLINK. str. 6, 7
- Podłącz enkoder do sieci za pomocą kabla CAT5e (port DANTE). str. 6, 7
Pierwsze uruchomienie
- Podłącz zasilanie (USB-C lub PoE), podłącz źródło audio, a następnie skonfiguruj routing w Dante Controller. str. 7, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Dioda MUTE świeci na czerwono
Strumień audio Dante jest wyciszony.
str. 6Konserwacja i reset
- Aby przywrócić ustawienia fabryczne, użyj opcji 'Clear Config' w zakładce Device Config lub Network Config w Dante Controller. str. 10, 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 5V/1A (USB-C) lub PoE | Dwie opcje zasilania urządzenia. | str. 5 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 5
- Instalacja str. 7
- Konfiguracja Dante str. 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
AudioControl ACP-DANTE-E-POE to 2-kanałowy enkoder analogowego sygnału stereo do sieci Dante. Urządzenie umożliwia przesyłanie dźwięku z urządzeń takich jak odtwarzacze multimedialne, miksery czy rejestratory do systemu Dante z niskim opóźnieniem. Urządzenie wspiera zasilanie przez PoE lub zewnętrzny zasilacz USB-C.
Opis urządzenia i zawartość zestawu
W skład zestawu wchodzi enkoder ACP-DANTE-E-POE, zasilacz USB 5V 1A z adapterem europejskim, kabel USB-A do USB-C oraz uchwyty montażowe ze śrubami. Panel przedni zawiera wskaźniki LED (Digital, Analog, Mute, Power), natomiast panel tylny wyposażony jest w port USB-C (zasilanie), port RJ-45 (Dante), wejście analogowe RCA oraz wejście cyfrowe Toslink.
Instalacja i podłączenie
Aby zainstalować urządzenie:
- Podłącz źródło dźwięku do portu AUDIO IN (RCA) lub TOSLINK.
- Podłącz kabel sieciowy CAT5e (lub lepszy) do portu DANTE. Jeśli switch sieciowy wspiera PoE, urządzenie otrzyma zasilanie przez ten kabel.
- W przypadku braku PoE, podłącz zasilacz 5V do portu USB-C.
- Po włączeniu zasilania, diody POWER i MUTE zaświecą się na 6 sekund, po czym MUTE zgaśnie, a POWER pozostanie włączona.
Konfiguracja urządzenia

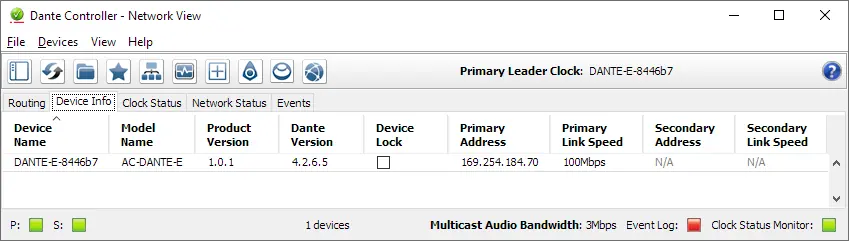

Konfiguracja odbywa się za pomocą oprogramowania Audinate Dante Controller na komputerze podłączonym do tej samej sieci:

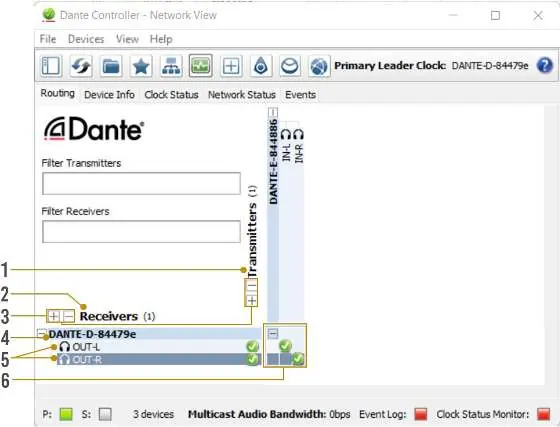

- Routing: W zakładce Routing kliknij pole na przecięciu kanałów nadajnika (enkodera) i odbiornika (dekodera), aby utworzyć subskrypcję.
- Multicast: W razie potrzeby można skonfigurować przepływy multicast w widoku urządzenia (Device View).

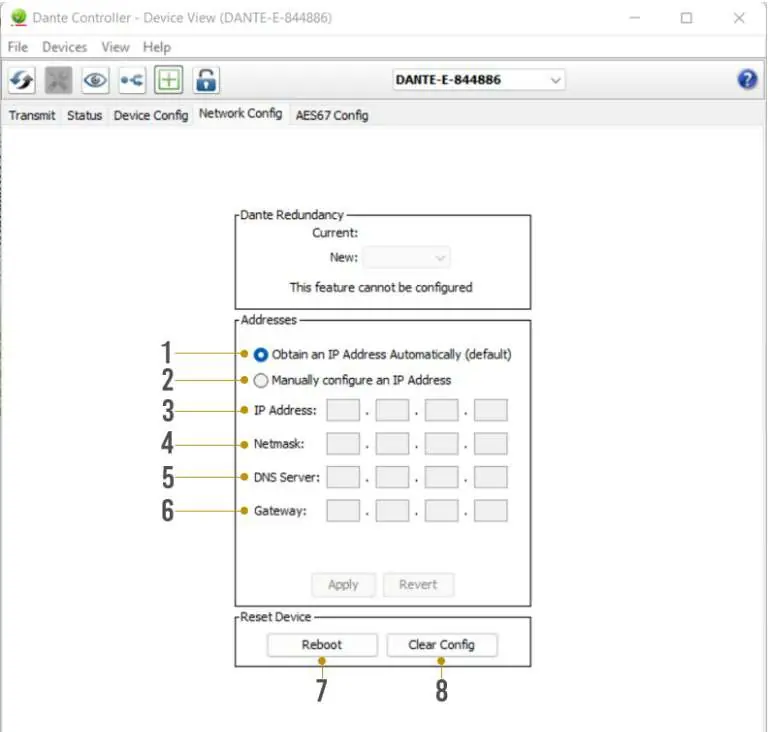

- Ustawienia sieciowe: Domyślnie włączone jest DHCP. Statyczny adres IP można ustawić w zakładce Network Config.
- AES67: Obsługiwane jest przesyłanie strumieni AES67 do kompatybilnych urządzeń innych producentów.
Rozwiązywanie problemów
- Jeśli diody nie świecą, sprawdź zasilanie (USB-C lub PoE).
- Jeśli urządzenie nie jest wykrywane, upewnij się, że komputer i enkoder mają fizyczne połączenie z tą samą siecią.
- Jeśli dioda MUTE świeci na czerwono, strumień audio Dante jest wyciszony.
- W przypadku problemów z połączeniem sieciowym, sprawdź długość kabla (maks. 100m) i użyj standardowych złączy RJ-45.
Dane techniczne
- Częstotliwość próbkowania: 44.1, 48, 88.2, 96 kHz
- Głębia bitowa: 16, 24, 32 bity
- Opóźnienie: 1, 2, 5 ms (konfigurowalne)
- Zasilanie: 5VDC, 1A (USB-C) lub PoE
- Wymiary: 110 x 96 x 25 mm
Praktyczna pomoc
Typowe problemy
Brak zasilania lub diody nie świecą
Sprawdź połączenie kabla USB-C lub upewnij się, że switch PoE dostarcza zasilanie.
Urządzenie nie jest wykrywane w Dante Controller
Upewnij się, że komputer i enkoder są w tej samej sieci fizycznej i mają poprawne połączenie kablowe.
Brak dźwięku w systemie
Sprawdź, czy strumień Dante nie jest wyciszony (MUTE LED) i czy źródło audio jest włączone.
Przed użyciem
- Sprawdź zawartość opakowania (zasilacz, kable, uchwyty montażowe).
- Zainstaluj oprogramowanie Dante Controller na komputerze.
- Przygotuj kabel CAT5e lub lepszy do połączenia sieciowego.
- Upewnij się, że źródło audio jest włączone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Sample Rates
- Obsługiwane częstotliwości próbkowania: 44.1, 48, 88.2, 96 kHz.
Ilustracje i schematy

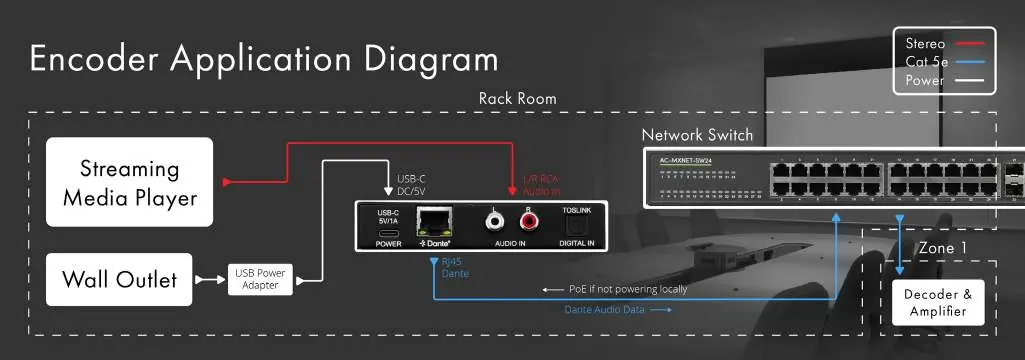

- Schemat aplikacji pokazuje połączenie odtwarzacza multimedialnego przez RCA do enkodera, a następnie przez sieć Dante do wzmacniacza.

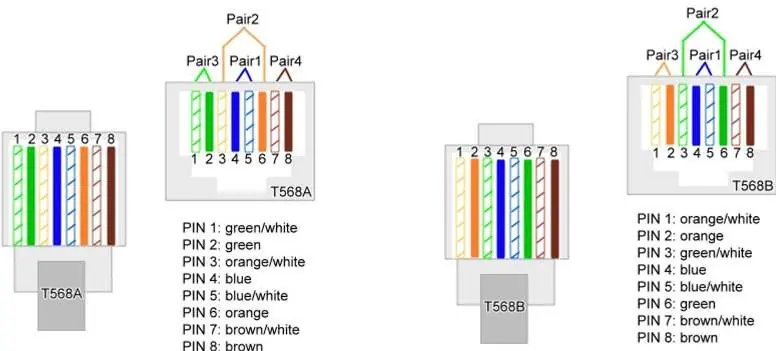

- Schemat okablowania portu Dante przedstawia standardy T568A i T568B dla kabli RJ-45.
Zgodność modelu
- Wymaga oprogramowania Dante Controller do konfiguracji.
- Wspiera zasilanie PoE (Power over Ethernet).
- Kompatybilny z urządzeniami Dante oraz AES67.
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zadaj pytanie Ukryj szczegóły
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
