Instrukcja obsługi systemu AV-over-IP Avpro Edge MXNet 10G SDVoE

Najważniejsze informacje z instrukcji

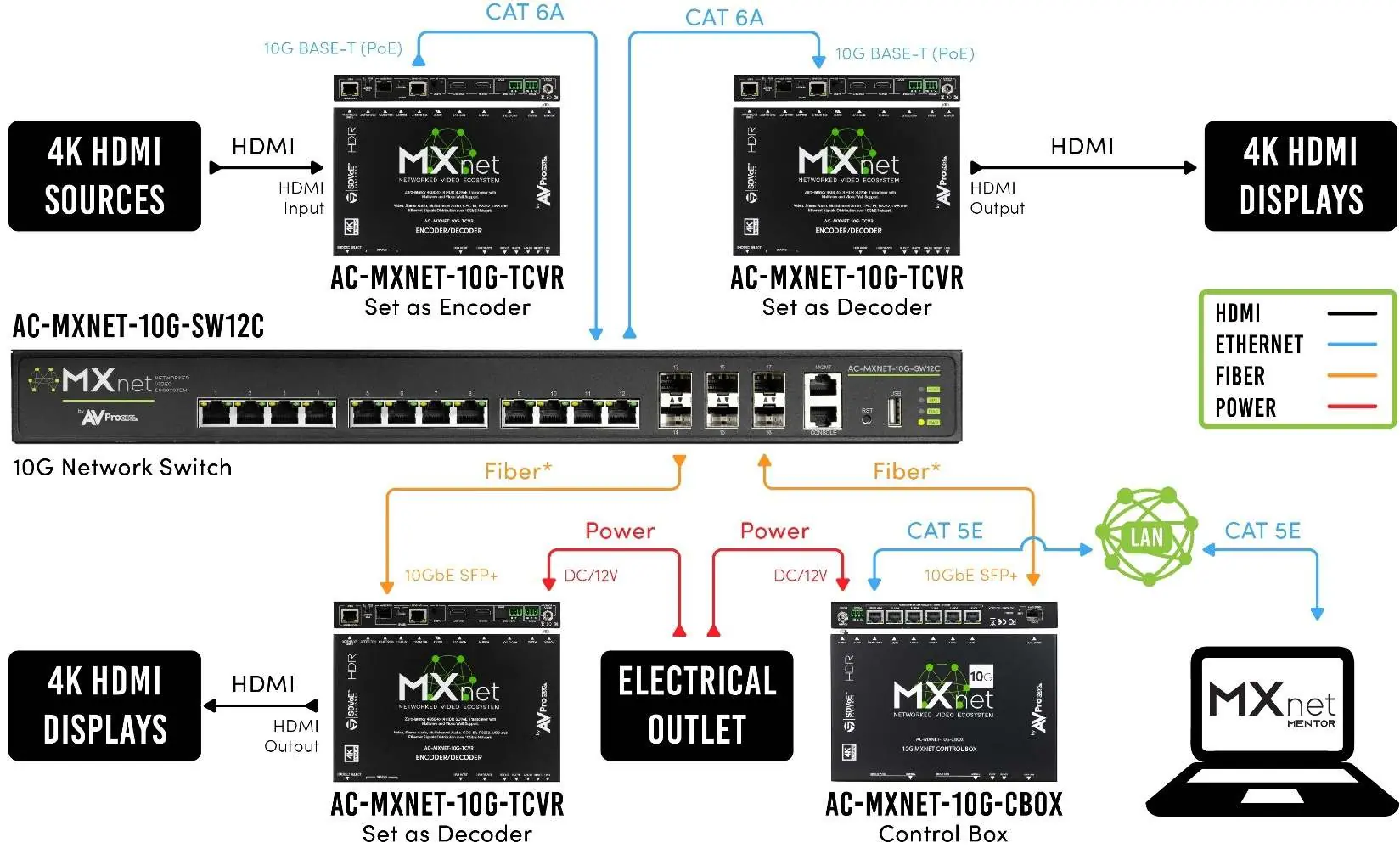

System MXNet 10G SDVoE to platforma AV-over-IP obsługująca wideo 4K 60Hz 4:4:4, wielokanałowy dźwięk oraz sygnały sterujące przez infrastrukturę 10G Ethernet. Niniejszy dokument opisuje podstawową konfigurację nadajników (Encoder), odbiorników (Decoder) oraz jednostki sterującej CBOX.

Wybór trybu pracy nadajnika/odbiornika

Urządzenia TCVR pełnią funkcję nadajnika lub odbiornika w zależności od ustawienia przełącznika:

• ENC/DEC SELECT: Przełącznik na przednim panelu służy do wyboru trybu pracy.
• Wskaźnik LED: Niebieska dioda LED po prawej stronie przełącznika sygnalizuje tryb: włączona oznacza tryb nadajnika (Encoder), wyłączona oznacza tryb odbiornika (Decoder).

Konfiguracja portów i połączenia sieciowe

Urządzenia obsługują połączenia miedziane (Category cable) oraz światłowodowe (Fiber). Należy odpowiednio ustawić przełączniki na tylnym panelu:

• Połączenia miedziane: Ustaw SDVoE SELECT na 10G BASE-T oraz POE SELECT na 10G. Podłącz port 10G BASE-T do przełącznika sieciowego z obsługą PoE.
• Połączenia światłowodowe: Ustaw SDVoE SELECT na 10GbE SFP+ oraz POE SELECT na 1G. Podłącz port 10GbE SFP+ do portu 10G SFP+ w przełączniku sieciowym.

Uwaga: W przypadku połączeń światłowodowych, które nie przesyłają zasilania, należy zapewnić lokalne zasilanie dla urządzeń.

Podłączenie urządzeń HDMI

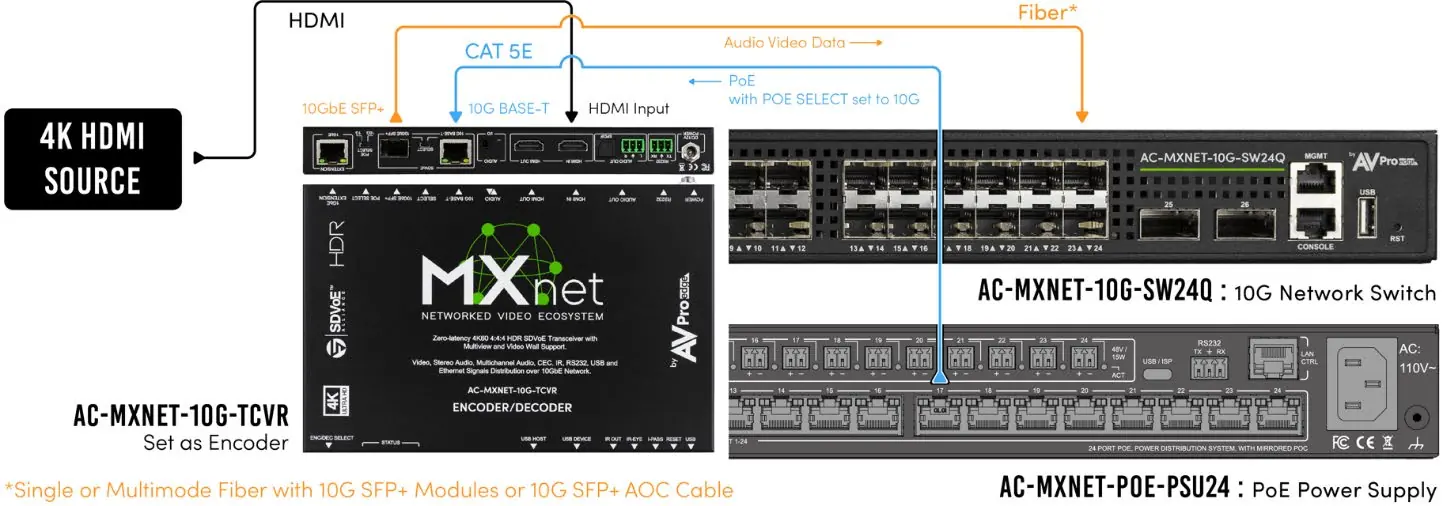

• Nadajniki (Encoders): Podłącz źródło HDMI do portu HDMI IN.

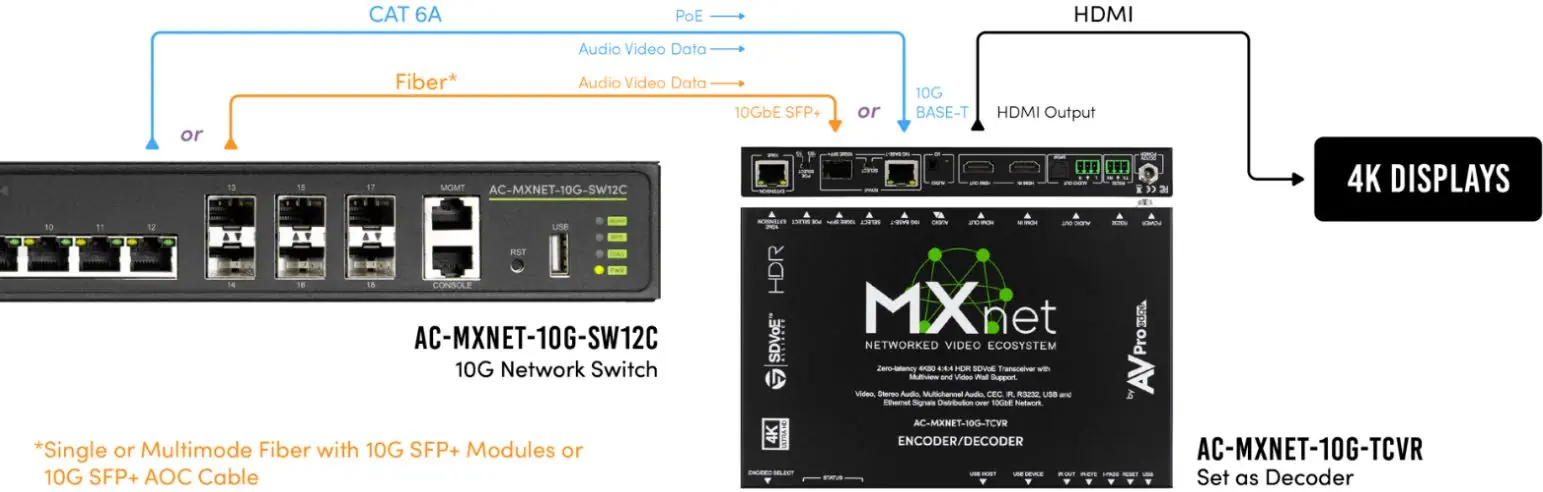

• Odbiorniki (Decoders): Podłącz wyświetlacz HDMI do portu HDMI OUT.
• Uwaga: W trybie nadajnika port HDMI OUT pełni funkcję wyjścia pętli (Loop Out).

Podłączenie jednostki sterującej CBOX

1. Podłącz port SDVoE w CBOX do portu 10G SFP+ w przełączniku sieciowym.
2. Podłącz port PORT 6 (PoE) do sieci LAN w celu zasilania i dostępu do interfejsu Mentor.
3. Jeśli PoE jest niedostępne, użyj wejścia DC/12V i podłącz zasilacz do gniazdka elektrycznego.

Dostęp do interfejsu Mentor

Mentor to interfejs webowy służący do konfiguracji systemu:

1. Naciśnij przycisk SCROLL PAGE na przednim panelu CBOX, aby wyświetlić adres IP na ekranie statusu.
2. Wpisz adres IP w przeglądarce internetowej.
3. Zaloguj się używając domyślnych danych: Użytkownik: admin, Hasło: admin (wszystkie znaki małe).

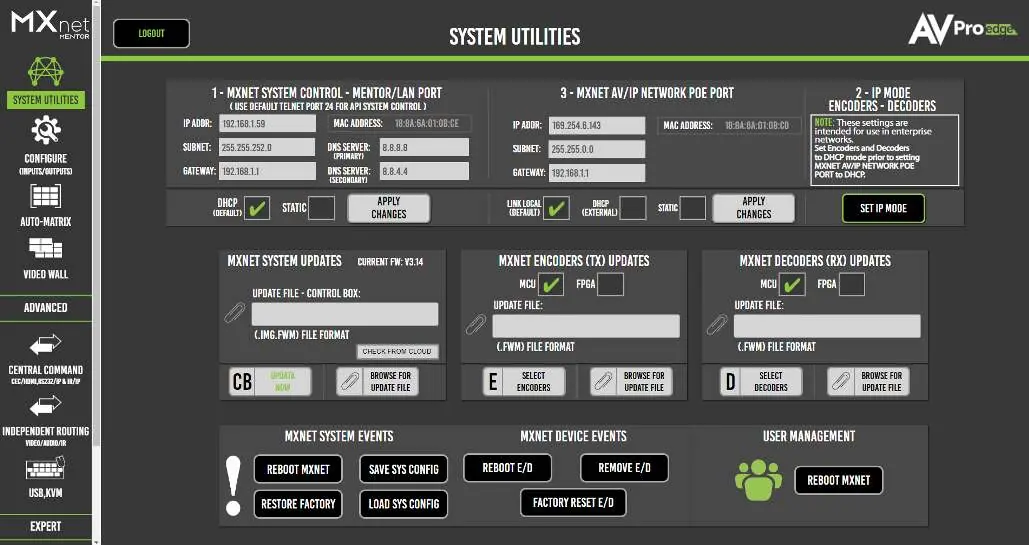

Konfiguracja i zarządzanie systemem

Po zalogowaniu dostępne są następujące sekcje:

• SYSTEM UTILITIES: Aktualizacja oprogramowania układowego, restart urządzeń, przywracanie ustawień fabrycznych.
• CONFIGURE: Konfiguracja nazw urządzeń, EDID, skalowanie rozdzielczości, diagnostyka sygnału.

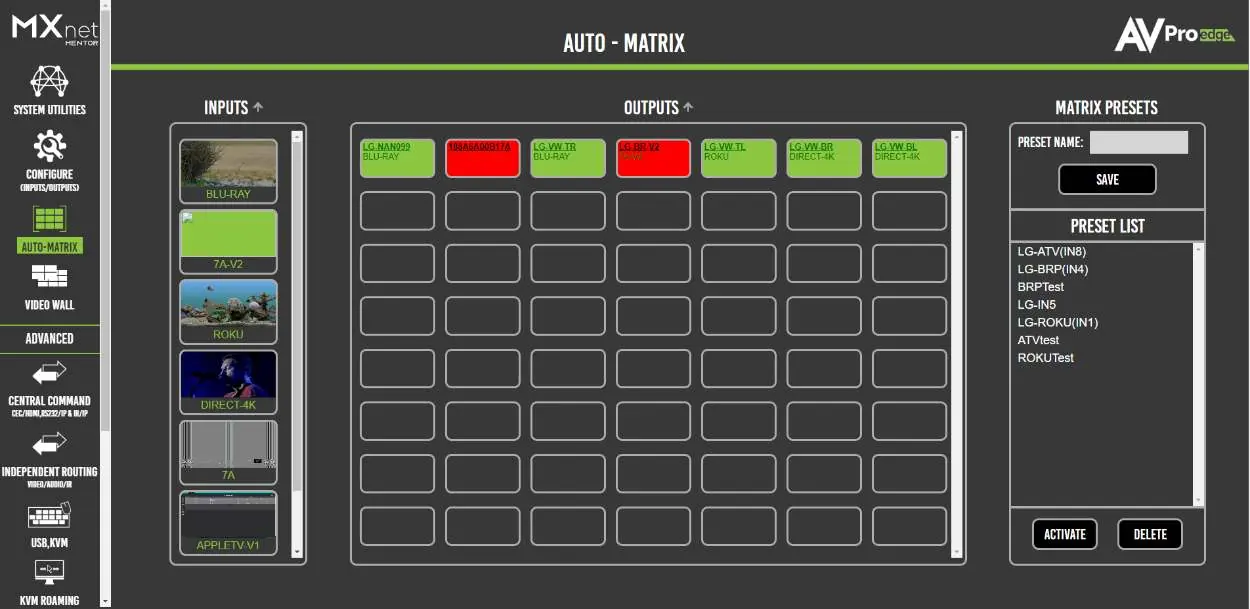

• AUTO-MATRIX: Przełączanie źródeł i wyświetlaczy, zapisywanie i przywoływanie presetów matrycy.

Rozwiązywanie problemów

• Brak zasilania: Sprawdź połączenia z przełącznikiem sieciowym i diody LED.
• Urządzenie niewidoczne w Mentor: Sprawdź ekran OLED na przednim panelu TCVR. Adres IP powinien być typu link-local (169.254.x.x) przy ustawieniach fabrycznych.
• Problemy z sygnałem 4K: Jeśli sygnał 4K nie działa, a 1080p tak, sprawdź możliwości podłączonych urządzeń i dostosuj skalowanie rozdzielczości w interfejsie Mentor.
• Problemy ze światłowodem: Upewnij się, że połączenia są "skrzyżowane" (Tx do Rx, Rx do Tx).
