Instrukcja montażu zestawu podnoszenia zawieszenia Belltech 150201BK

Szybki przewodnik montażu zestawu podnoszenia zawieszenia Belltech 150201BK/150203BK. Zawiera listę narzędzi, kroki instalacji przedniego i tylnego zawieszenia oraz ważne ostrzeżenia bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu podnoszenia zawieszenia Belltech dla pojazdów Chevrolet Silverado i GMC Sierra (roczniki 2007-2018). Przed przystąpieniem do prac należy sprawdzić kompletność zestawu zgodnie z listą części. Montaż wymaga zaawansowanej wiedzy mechanicznej i odpowiedniego wyposażenia warsztatowego.

Przygotowanie do montażu

Przed rozpoczęciem prac należy zmierzyć wysokość pojazdu od środka koła do krawędzi błotnika. Pojazd musi być zaparkowany na płaskiej, utwardzonej powierzchni, z zaciągniętym hamulcem postojowym i zablokowanymi tylnymi kołami. Zaleca się użycie podnośnika warsztatowego i kobyłek. Ostrzeżenie: Nigdy nie pracuj pod pojazdem podpartym wyłącznie na podnośniku.

Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6

Wymagane narzędzia:

  • Podnośnik podłogowy i kobyłki
  • Kliny pod koła
  • Klucz dynamometryczny (do 200 ft/lbs)
  • Zestaw kluczy nasadowych i płaskich (metryczne i standardowe)
  • Taśma miernicza
  • Młotek typu dead blow
  • Pisak
  • Okulary ochronne
  • Piła szablasta z brzeszczotami do metalu

Demontaż i montaż przedniego zawieszenia

Demontaż kół i osłon podwozia
Demontaż kół i osłon podwozia

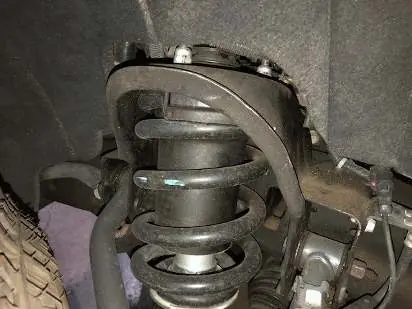

Odkręcanie górnego przegubu kulowego
Odkręcanie górnego przegubu kulowego

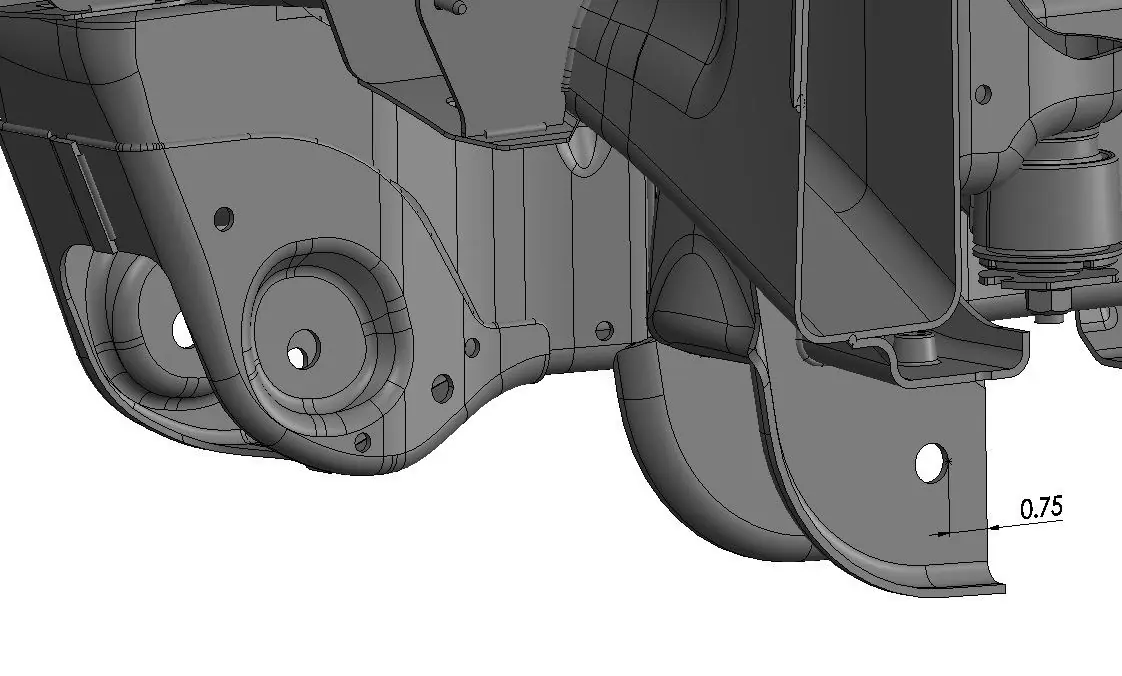

Przycinanie ramy
Przycinanie ramy

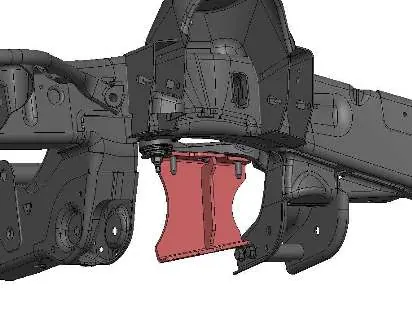

Montaż elementów dystansowych dyferencjału
Montaż elementów dystansowych dyferencjału

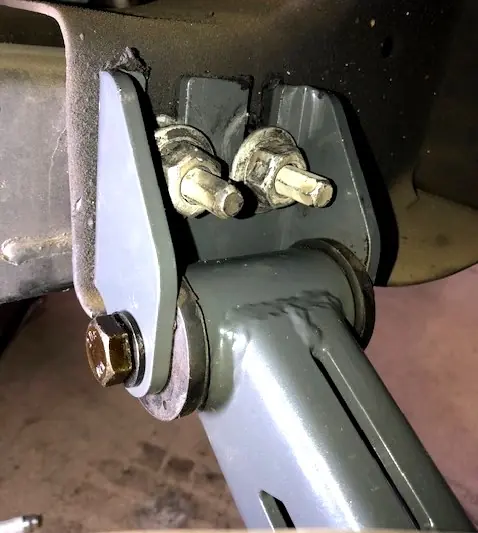

Montaż ramienia kompresyjnego
Montaż ramienia kompresyjnego
  1. Podnieś przód pojazdu i zabezpiecz go na kobyłkach. Zdejmij koła i osłony podwozia.
  2. Odłącz stabilizator, końcówki drążków kierowniczych, przewody hamulcowe i czujniki ABS.
  3. Zdemontuj zaciski hamulcowe i tarcze.
  4. Odkręć nakrętkę osi, a następnie odłącz górne i dolne przeguby kulowe od zwrotnicy.
  5. Zdemontuj kolumnę zawieszenia (strut) oraz półoś (CV axle).
  6. Zdemontuj dolne wahacze i poprzecznicę (crossmember).
  7. W razie potrzeby przytnij zaznaczone obszary ramy zgodnie z instrukcją, aby umożliwić montaż nowej poprzecznicy.
  8. Zainstaluj elementy dystansowe dyferencjału, nową poprzecznicę, wahacze oraz zmodyfikowane końcówki drążków kierowniczych.
  9. Zmontuj zwrotnicę z nowymi elementami i dokręć wszystkie połączenia zgodnie z zalecanymi momentami obrotowymi.

Montaż tylnego zawieszenia

  1. Zabezpiecz przednie koła. Podnieś tył pojazdu i podeprzyj go na kobyłkach.
  2. Zdemontuj tylne amortyzatory, fabryczne obejmy (u-bolts) i bloki dystansowe.
  3. Zainstaluj nowe bloki podnoszące na resorach (płaska część na resorze, zwężenie w stronę przodu).
  4. Podnieś oś, aby wyrównać ją z resorami i zainstaluj nowe obejmy (u-bolts) w układzie krzyżowym.
  5. Zamontuj nowe amortyzatory w fabrycznych punktach mocowania.
  6. Zadbaj o odpowiedni luz przewodów hamulcowych i wiązek elektrycznych.

Bezpieczeństwo i konserwacja

Po zakończeniu montażu upewnij się, że wszystkie śruby zostały dokręcone do określonych wartości. Przed jazdą sprawdź, czy przewody hamulcowe nie są nadmiernie naciągnięte. Zaleca się wykonanie geometrii zawieszenia po zakończeniu instalacji.

Praktyczna pomoc

Typowe problemy

Brak części w zestawie

Sprawdź listę części w instrukcji przed rozpoczęciem. Nie zaczynaj montażu, jeśli brakuje jakiegokolwiek elementu.

Trudności z demontażem końcówki drążka kierowniczego

Użyj młotka typu dead blow, aby uderzyć w bok mocowania i poluzować końcówkę.

Ograniczenia montażowe (rama)

W niektórych generacjach pojazdów konieczne może być przycięcie kołnierza ramy, aby ułatwić montaż ramienia kompresyjnego.

Przed użyciem

  • Sprawdź, czy posiadasz wszystkie części wymienione w liście komponentów.
  • Przygotuj odpowiednie narzędzia: podnośnik, kobyłki, klucze dynamometryczne, zestaw kluczy nasadowych.
  • Zabezpiecz pojazd na płaskiej powierzchni, zaciągnij hamulec ręczny i zablokuj tylne koła.
  • Upewnij się, że masz asystenta do pomocy przy instalacji.

Parametry w praktyce

Moment dokręcania (poprzecznice)
130 ft-lb dla przednich i tylnych poprzecznic.
Moment dokręcania (nakrętka osi)
180 ft-lb.
Moment dokręcania (przeguby kulowe)
85 ft-lb dla górnych i dolnych przegubów.
Moment dokręcania (końcówka drążka)
65 ft-lb dla zewnętrznej końcówki drążka kierowniczego.

Ilustracje i schematy

  • Zdjęcia 1-9: Demontaż przedniego zawieszenia, w tym ABS, osi i zwrotnicy.
  • Zdjęcia 10-15: Demontaż poprzecznic i przygotowanie ramy.
  • Zdjęcia 16-20: Montaż elementów dystansowych dyferencjału i modyfikacje drążków.
  • Zdjęcia 21-26: Montaż zwrotnicy, ramion kompresyjnych i końcowe dokręcanie.
  • Zdjęcia 27-30: Montaż tylnego bloku podnoszącego i amortyzatorów.

Zgodność modelu

  • Zestaw przeznaczony dla pojazdów 07-18 Silverado / Sierra 2WD / 4WD.
  • Wymaga weryfikacji typu wahaczy (Cast Aluminum/Stamped Steel vs Cast Steel) dla wyboru odpowiedniego zestawu (150201 vs 150203).
