Instrukcja montażu zestawu podnoszącego Belltech 150220

Szybki przewodnik instalacji zestawu podnoszącego Belltech 150220 dla pojazdów GM 1500 SUV. Zawiera listę narzędzi, kroki demontażu i montażu zawieszenia oraz ważne wskazówki bezpieczeństwa.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Zestaw podnoszący Belltech 150220 jest przeznaczony dla pojazdów GM 1500 SUV (2WD/4WD) z rocznika 2021+. Instalacja wymaga zaawansowanej wiedzy mechanicznej i odpowiedniego wyposażenia warsztatowego. Szacowany czas montażu wynosi od 4 do 6 godzin, po czym konieczne jest wykonanie geometrii zawieszenia.

  • Bezpieczeństwo: Nigdy nie pracuj pod pojazdem podpartym wyłącznie na podnośniku. Używaj atestowanych kobyłek (podpór) w miejscach zalecanych przez producenta pojazdu.
  • Weryfikacja: Przed rozpoczęciem prac sprawdź, czy wszystkie elementy wymienione w liście części znajdują się w zestawie.
  • Wymagane narzędzia: Podnośnik, kobyłki, kliny pod koła, zestaw kluczy nasadowych i płaskich (metrycznych), klucz dynamometryczny (do 200 lbs), ściągacz do sprężyn, młotek bezodrzutowy.

Przygotowanie do instalacji

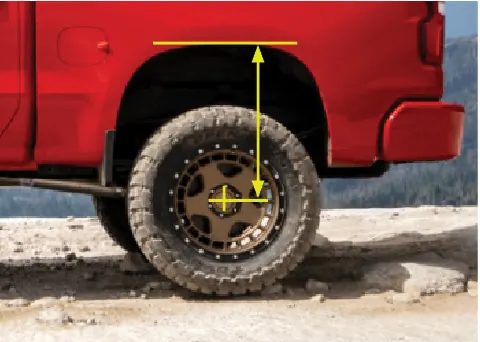

Przed przystąpieniem do demontażu należy wykonać pomiary wysokości pojazdu. Zmierz odległość pionową od środka koła do wewnętrznej krawędzi błotnika dla każdego koła (LF, RF, LR, RR) i zapisz wyniki. Pomoże to w późniejszej weryfikacji efektów modyfikacji.

Pomiar wysokości zawieszenia
Pomiar wysokości zawieszenia
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8

Podnoszenie i zabezpieczanie pojazdu

  1. Zaparkuj pojazd na płaskiej, utwardzonej powierzchni.
  2. Zablokuj tylne koła klinami i ustaw skrzynię biegów w pozycji PARK (automat) lub na 1. biegu (manual).
  3. Zaciągnij hamulec postojowy.
  4. Poluzuj nakrętki przednich kół, podnieś przód pojazdu i bezpiecznie umieść go na kobyłkach.
  5. Zdejmij przednie koła.

Demontaż przedniego zawieszenia

Proces demontażu obejmuje następujące kroki:

Demontaż końcówki drążka kierowniczego
Demontaż końcówki drążka kierowniczego
Demontaż nakrętki osi
Demontaż nakrętki osi
  • Odłącz końcówkę drążka kierowniczego (użyj klucza 21mm i młotka bezodrzutowego).
  • Podeprzyj dolny wahacz podnośnikiem, poluzuj śruby wahaczy i zaznacz ustawienia podkładek mimośrodowych dla zachowania geometrii.
  • Odłącz przewód czujnika ABS i zdejmij wspornik z wahacza.
  • Odłącz stabilizator od łączników (klucze 18mm i 9mm).
  • Zdejmij dolną osłonę (klucz 13mm) oraz nakrętkę osi (nasadka 36mm).
  • Odłącz górny sworzeń zwrotnicy (klucz 18mm) i oddziel górny wahacz od zwrotnicy.
  • Odkręć górne nakrętki kolumny amortyzatora (klucz 18mm) oraz dolne mocowanie (nasadka 15mm) i wyjmij kolumnę.
  • Zdemontuj górny wahacz.

Montaż zestawu Belltech

  1. Zainstaluj nowe wahacze Belltech, używając oryginalnego osprzętu. Ustaw pierścień montażowy sworznia w poziomie i dokręć z momentem 120 ft-lbs.
  2. Zainstaluj przednią kolumnę amortyzatora zgodnie z instrukcją dołączoną do zestawu kolumn/coiloverów.
  3. Zamontuj zwrotnice i przykręć nakrętkę górnego sworznia (18mm).
  4. Załóż nakrętkę osi (36mm).
  5. Zainstaluj osłonę podwozia (skid plate) Belltech w miejsce plastikowej osłony, dokręcając śruby z momentem 40 ft-lbs (klucz 13mm).
  6. Podłącz ponownie stabilizator, przewody ABS i pozostałe elementy w odwrotnej kolejności do demontażu.

Finalizacja

Po zakończeniu montażu:

  • Dokręć wszystkie śruby zgodnie z zaleceniami.
  • Załóż koła i opuść pojazd.
  • Dokręć nakrętki kół zgodnie ze specyfikacją producenta pojazdu.
  • Sprawdź poprawność instalacji i wykonaj jazdę próbną.
  • Ważne: Wykonaj geometrię zawieszenia natychmiast po instalacji.
  • Sprawdzaj i dokręcaj elementy zawieszenia po pierwszych 10, 100 i 1000 milach.

Zawartość zestawu

Zestaw zawiera: wahacze (lewy i prawy), osłonę podwozia (skid plate) oraz zestaw montażowy (śruby M10, nakrętki Nylock, klej do gwintów Loctite 271).

Elementy zestawu: wahacze i osłona podwozia
Elementy zestawu: wahacze i osłona podwozia

Praktyczna pomoc

Typowe problemy

Brak części w zestawie

Nie rozpoczynaj instalacji. Skontaktuj się z obsługą klienta Belltech pod numerem 1-800-445-3767.

Trudności z wyjęciem końcówki drążka kierowniczego

Uderz w bok mocowania młotkiem bezodrzutowym. Można użyć klucza 10mm, jeśli przegub kulowy się ślizga.

Oś nie przesuwa się swobodnie

Delikatnie stuknij w otwór ustalający na przedniej osi.

Przed użyciem

  • Sprawdź, czy wszystkie części z listy są w zestawie.
  • Przygotuj odpowiednie narzędzia: podnośnik, klucze nasadowe, klucz dynamometryczny, ściągacz do sprężyn.
  • Zmierz wysokość od piasty do błotnika przed rozpoczęciem prac.
  • Upewnij się, że pojazd jest na płaskiej, stabilnej powierzchni.
  • Zabezpiecz tył pojazdu klinami pod koła.

Parametry w praktyce

Czas instalacji
4-6 godzin plus czas na geometrię.
Moment dokręcania wahaczy
120 ft-lbs.
Moment dokręcania osłony (skid plate)
40 ft-lbs.
Wysokość podnoszenia
3.5” do 4.5” (zależnie od modelu).

Ilustracje i schematy

  • Zdjęcia w instrukcji pokazują krok po kroku demontaż drążka kierowniczego, czujnika ABS, stabilizatora oraz wahaczy.
  • Schemat na stronie 10 przedstawia zawartość zestawu (wahacze, osłona, zestaw montażowy).

Zgodność modelu

  • Przeznaczony dla pojazdów GM 1500 SUV 2WD/4WD z rocznika 2021+.
  • Wymagana geometria zawieszenia natychmiast po instalacji.
