Instrukcja montażu zestawu podnoszącego Belltech 152600HK
Kompletny przewodnik instalacji zestawu podnoszącego Belltech 152600HK dla Ford Bronco 4WD (2021+). Zawiera listę narzędzi, procedury demontażu i montażu zawieszenia przedniego oraz tylnego, a także specyfikacje momentów dokręcania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu podnoszącego Belltech 152600HK w pojazdach Ford Bronco 4WD (roczniki 2021+). Instalacja jest skomplikowana i wymaga zaawansowanej wiedzy mechanicznej oraz specjalistycznych narzędzi. Zaleca się wykonanie montażu przez wykwalifikowanego mechanika w odpowiednio wyposażonym warsztacie. Przed rozpoczęciem prac należy sprawdzić kompletność zestawu zgodnie z listą części na końcu dokumentu.
Przygotowanie do montażu
Przed przystąpieniem do prac należy zmierzyć wysokość od piasty do błotnika dla każdego koła i zapisać wyniki w sekcji "Before" w instrukcji. Pomoże to w późniejszej weryfikacji wysokości po montażu. W przypadku instalacji tylnego zawieszenia, konieczne będzie obniżenie zbiornika paliwa, dlatego zaleca się rozpoczęcie prac przy niskim poziomie paliwa.


Wymagane narzędzia
- Podnośnik warsztatowy i kobyłki
- Zestaw kluczy nasadowych i płaskich (w tym 8mm, 10mm, 13mm, 15mm, 18mm, 21mm, 24mm, 36mm)
- Klucz dynamometryczny (do 200 ft lbs)
- Ściągacz do sprężyn
- Separator sworzni kulowych
- Młotek i punktak
- Piła szablasta (reciprocating saw) lub szlifierka kątowa z tarczami do cięcia metalu
- Pisak (do zaznaczania pozycji)
Demontaż zawieszenia przedniego

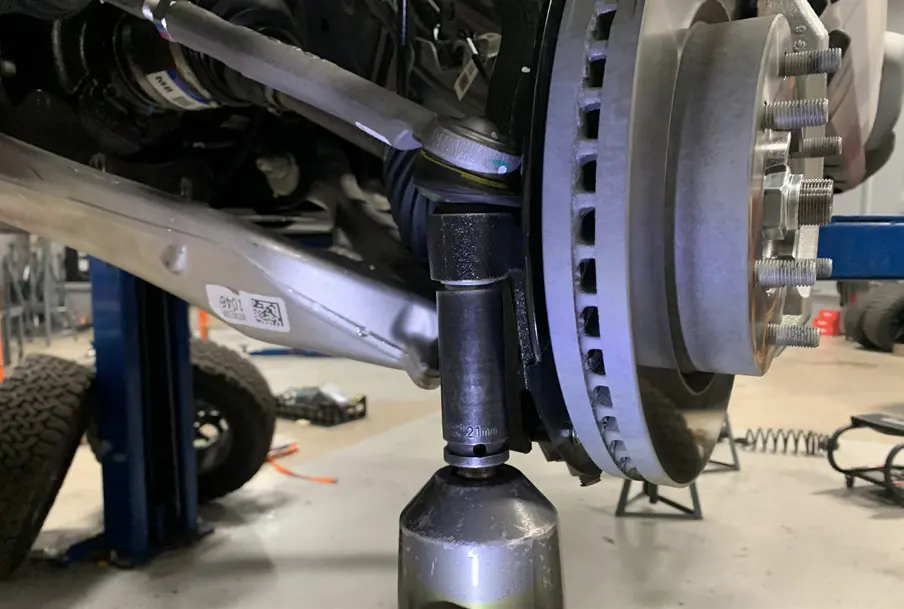

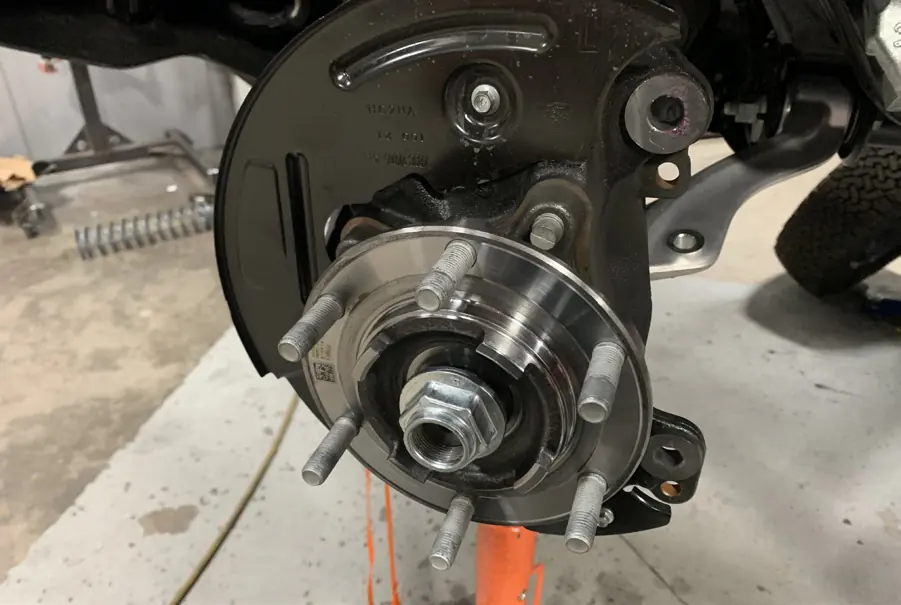

Proces obejmuje usunięcie osłony podwozia, odłączenie stabilizatora, czujnika prędkości koła, przewodów hamulcowych oraz końcówek drążków kierowniczych. Należy zachować ostrożność przy demontażu półosi i zwrotnicy. Wymagane jest zaznaczenie pozycji krzywek geometrii przed demontażem dolnych wahaczy. Konieczne jest również wycięcie fragmentu tylnej poprzeczki ramy zgodnie z wytycznymi w instrukcji, aby zapewnić prześwit dla dyferencjału.

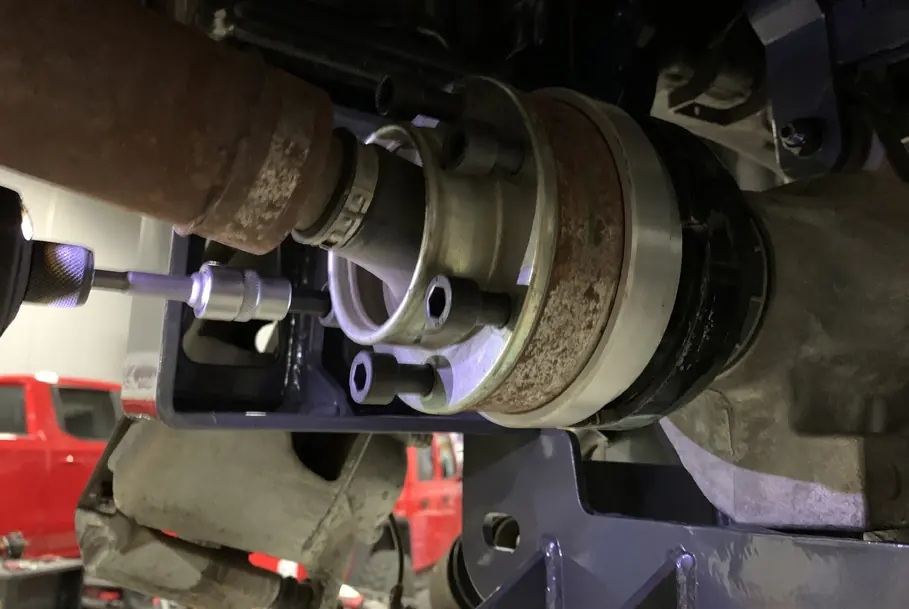

Montaż zawieszenia przedniego
Montaż odbywa się w odwrotnej kolejności do demontażu. Należy zainstalować nowe wsporniki Belltech, zamontować dyferencjał, upewniając się, że zachowano minimum 5mm prześwitu od ramy i układu kierowniczego. Wszystkie śruby muszą zostać dokręcone zgodnie z podanymi momentami obrotowymi.

Demontaż zawieszenia tylnego
Po podparciu pojazdu należy usunąć nadkola, odłączyć drążek Panharda, tylne amortyzatory oraz wspornik wydechu. Należy zachować ostrożność przy opuszczaniu zbiornika paliwa, aby nie uszkodzić przewodów.
Montaż zawieszenia tylnego

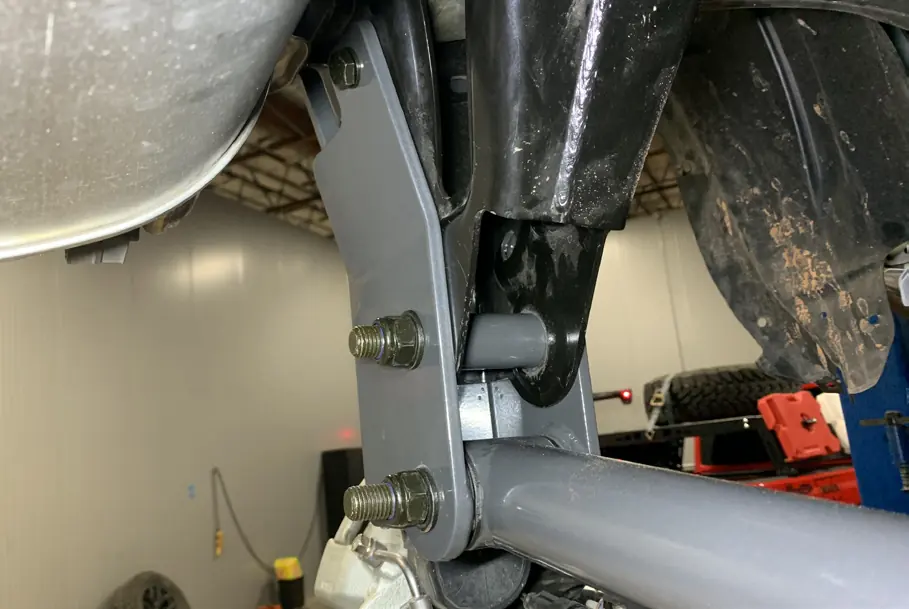

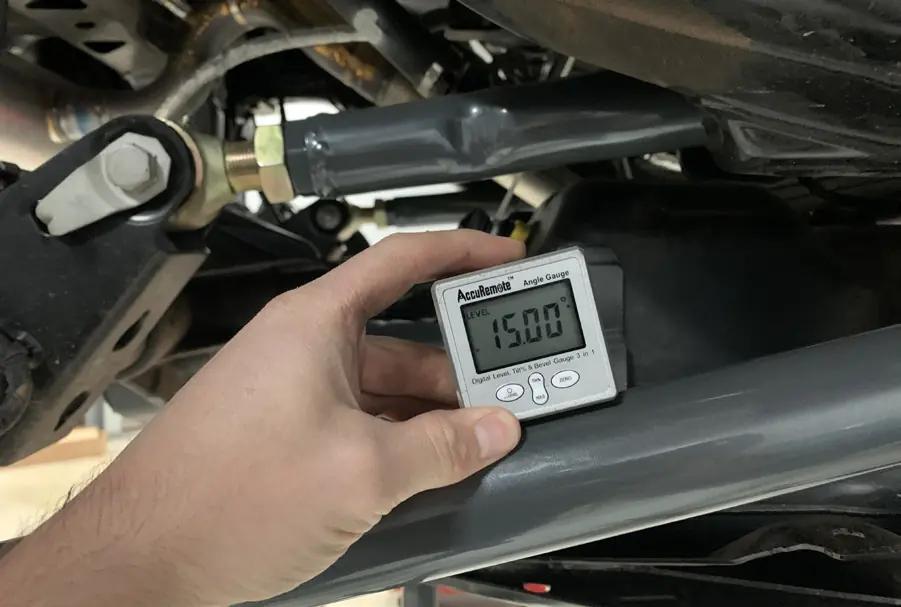

Zainstaluj wspornik korekcji środka obrotu (roll center correction bracket). Ustaw długość regulowanych wahaczy zgodnie z tabelą w instrukcji. Po zamontowaniu wahaczy, dokręć śruby dopiero po opuszczeniu pojazdu na koła, aby uniknąć naprężeń tulei gumowych. Sprawdź prześwit między osią a wspornikiem.


Finalizacja instalacji
Po zakończeniu montażu należy ponownie dokręcić wszystkie śruby, założyć koła i opuścić pojazd. Konieczne jest wykonanie profesjonalnej geometrii zawieszenia oraz sprawdzenie wszystkich połączeń po przejechaniu pierwszych 10, 100 i 1000 mil.
Praktyczna pomoc
Typowe problemy
Nie rozpoczynaj instalacji. Skontaktuj się z obsługą klienta Belltech pod numerem 1-800-445-3767.
Wyreguluj tylne wahacze, aby zapewnić odpowiedni prześwit podczas pełnego skoku zawieszenia.
Upewnij się, że śruby montażowe wsporników są zamontowane w prawidłowej orientacji zgodnie z instrukcją.
Przed użyciem
- Sprawdź, czy wszystkie części z listy są w zestawie.
- Zmierz wysokość od piasty do błotnika przed montażem.
- Opróżnij częściowo zbiornik paliwa przed pracą przy tylnym zawieszeniu.
- Zapewnij bezpieczne podparcie pojazdu na kobyłkach.
- Przygotuj narzędzia do cięcia metalu (piła/szlifierka).
Parametry w praktyce
- Moment dokręcania śrub piasty
- 129 ft lbs
- Moment dokręcania śrub wahaczy
- 159 ft lbs
- Moment dokręcania śrub M16
- 220 ft lbs
- Moment dokręcania śrub M12
- 100 ft lbs
Ilustracje i schematy
- Schemat cięcia tylnej poprzeczki (strona 9) pokazuje precyzyjne linie cięcia dla prawidłowego prześwitu.
- Tabela ustawień drążka Panharda (strona 15) wskazuje pozycję montażową w zależności od wysokości podniesienia (3-6.5 cala).
Zgodność modelu
- Przeznaczony dla Ford Bronco 4WD (2021+).
- Wymaga profesjonalnej geometrii zawieszenia po instalacji.
