Instrukcja montażu zestawu podnoszącego zawieszenie Belltech 150201HK

Kompletny przewodnik instalacji zestawu podnoszącego zawieszenie Belltech 150201HK dla pojazdów GM 1500 (2007-2015). Zawiera listę narzędzi, kroki demontażu i montażu przedniego oraz tylnego zawieszenia, specyfikacje momentów dokręcania...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu zestawu podnoszącego zawieszenie (7 cali) dla pojazdów GM 1500 z lat 2007-2015. Przed rozpoczęciem prac należy sprawdzić kompletność zestawu zgodnie z listą części. Uwaga: Przed instalacją należy zweryfikować typ górnego wahacza w pojeździe (aluminiowy, stalowy tłoczony lub odlewany), ponieważ wymagane są różne zestawy. Nie należy pracować pod pojazdem podpartym wyłącznie na podnośniku; zawsze używaj atestowanych podpór.

Przygotowanie do instalacji

Przed rozpoczęciem procesu zmierz wysokość od piasty do błotnika i zapisz wyniki. Zaparkuj pojazd na płaskiej, utwardzonej powierzchni, zaciągnij hamulec postojowy i zablokuj tylne koła klinami. Upewnij się, że skrzynia biegów jest w pozycji Park (automat) lub na 1. biegu (manual). Zalecane narzędzia: podnośnik warsztatowy, podpory, klucz dynamometryczny (do 200 ft/lbs), zestaw kluczy nasadowych i płaskich, miarka, młotek, pisak, okulary ochronne, szlifierka kątowa z tarczami do metalu.

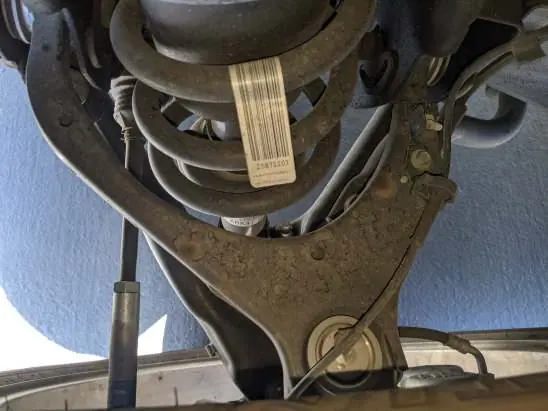

Dodatkowe zdjęcie montażowe ze strony 2
Dodatkowe zdjęcie montażowe ze strony 2

Demontaż przedniego zawieszenia

Proces obejmuje demontaż kół, stabilizatora, końcówek drążków kierowniczych, przewodów hamulcowych, czujników ABS, nakrętki osi, przegubów kulowych, kolumn zawieszenia (strut), półosi CV, dolnych wahaczy oraz poprzeczki (crossmember). Wymagane jest przycięcie fragmentu ramy (tylko dla tylnego mocowania po stronie kierowcy) zgodnie z instrukcją, a następnie wygładzenie krawędzi szlifierką i zabezpieczenie antykorozyjne (farba w sprayu).

Demontaż przegubu
Demontaż przegubu

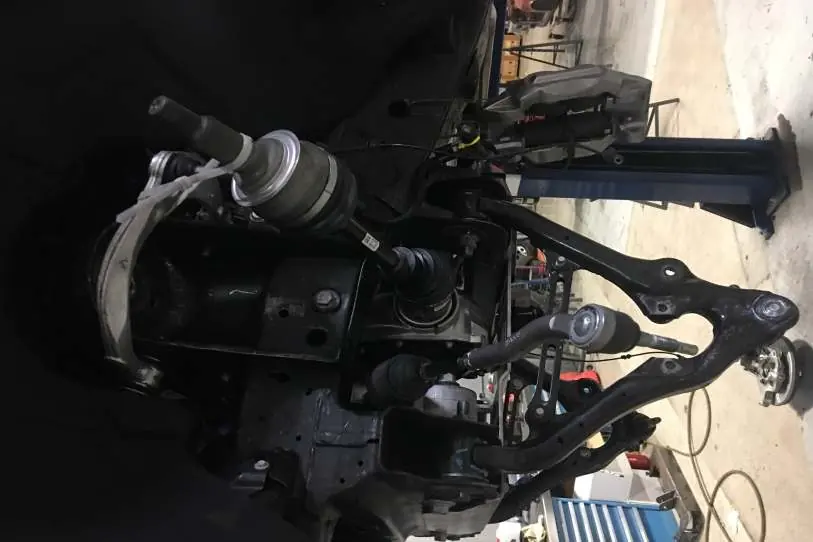

Przycinanie ramy
Przycinanie ramy

Montaż przedniego zawieszenia

Montaż odbywa się w odwrotnej kolejności do demontażu. Kluczowe kroki obejmują instalację nowych poprzeczek, drążków wspierających, półosi CV z dystansami, nowego stabilizatora, kolumn zawieszenia, zwrotnic (lift spindle), wsporników przewodów hamulcowych oraz płyty osłonowej (skid plate). Należy pamiętać o montażu ramion kompresyjnych (compression arms) z tulejami i rurkami środkowymi.

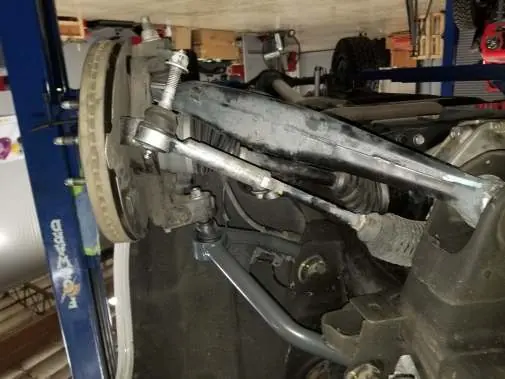

Instalacja drążków wspierających
Instalacja drążków wspierających
Instalacja płyty osłonowej
Instalacja płyty osłonowej

Demontaż i montaż tylnego zawieszenia

Podnieś tył pojazdu i podeprzyj go na ramach. Zdemontuj fabryczne amortyzatory, u-bolty i bloki. Zainstaluj nowe bloki podnoszące na podkładkach sprężyn, pamiętając o skierowaniu zwężenia w stronę przodu pojazdu. Zamontuj nowe u-bolty i dokręć je w układzie krzyżowym. Zainstaluj nowe amortyzatory w fabrycznych punktach montażowych. Upewnij się, że przewody hamulcowe mają odpowiedni luz.

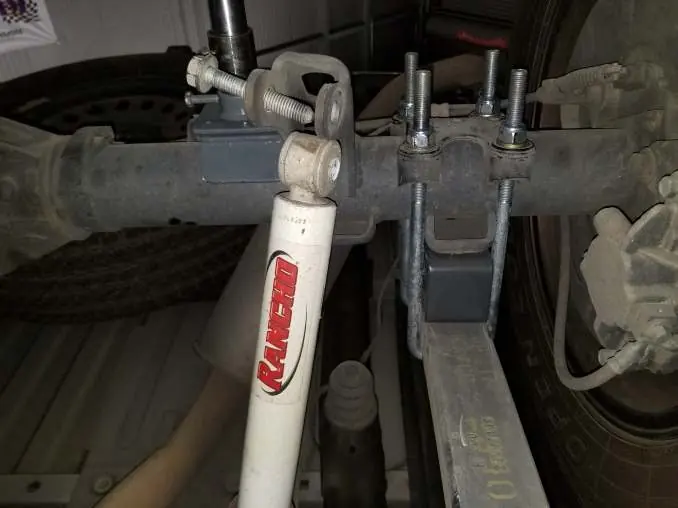

Instalacja bloku podnoszącego
Instalacja bloku podnoszącego

Kontrola po instalacji

Po zakończeniu montażu sprawdź dokręcenie wszystkich śrub i elementów. Sprawdź, czy przewody hamulcowe nie są naprężone. Wykonaj jazdę próbną w bezpiecznym miejscu. Zaleca się wykonanie profesjonalnej geometrii zawieszenia. Sprawdź i dokręć wszystkie elementy po przejechaniu 10, 100 i 1000 mil.

Praktyczna pomoc

Typowe problemy

Brak części w zestawie

Nie rozpoczynaj instalacji, jeśli brakuje jakiejkolwiek części z listy. Sprawdź listę komponentów przed rozpoczęciem.

Niewłaściwy zestaw dla modelu

Sprawdź typ górnego wahacza (aluminiowy, stalowy tłoczony lub odlewany) przed instalacją. Użycie niewłaściwego zestawu spowoduje złe dopasowanie.

Kolizja kół

Sprawdź prześwit między kołem a elementami zawieszenia przed dokręceniem nakrętek i obrotem koła.

Przed użyciem

  • Sprawdź kompletność zestawu zgodnie z listą części
  • Przygotuj podnośnik i podpory
  • Zabezpiecz pojazd klinami
  • Sprawdź typ górnego wahacza w pojeździe
  • Przygotuj narzędzia (klucze dynamometryczne, szlifierka)

Ilustracje i schematy

  • Zdjęcia 1-16 pokazują proces demontażu przedniego zawieszenia i modyfikacji ramy
  • Zdjęcia 17-28 ilustrują montaż nowych elementów przedniego zawieszenia
  • Zdjęcia 29-32 przedstawiają instalację tylnego zawieszenia

Zgodność modelu

  • Zestaw przeznaczony dla pojazdów GM 1500 z lat 2007-2015
  • Wymaga weryfikacji typu górnego wahacza przed montażem
