Instrukcja montażu zestawu zawieszenia Belltech 150210BK
Szybki przewodnik instalacji zestawu zawieszenia Belltech 150210BK dla pojazdów GM1500 Silverado i Sierra. Zawiera listę narzędzi, kroki montażu przedniego i tylnego zawieszenia oraz ważne ostrzeżenia bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zestawu zawieszenia Belltech 150210BK w pojazdach GM1500 Silverado i Sierra (roczniki 2019+, z wyłączeniem wersji Classic Body Style). Przed rozpoczęciem prac należy sprawdzić kompletność zestawu zgodnie z listą części. Uwaga: Nie należy pracować pod pojazdem podpartym wyłącznie na podnośniku; zawsze używaj kobyłek (podpór) w wyznaczonych miejscach. Wszystkie śruby muszą zostać dokręcone z odpowiednim momentem obrotowym.
Wymagane narzędzia
- Podnośnik warsztatowy i kobyłki
- Kliny pod koła
- Klucz dynamometryczny (do 200 ft/lbs)
- Zestaw kluczy nasadowych i płaskich (metryczne i standardowe)
- Miarka
- Młotek typu dead blow
- Pisak
- Okulary ochronne
- Piła szablasta (reciprocating saw) z brzeszczotami do metalu
Przygotowanie pojazdu
Przed rozpoczęciem instalacji zmierz wysokość od piasty do błotnika dla każdego koła (LF, RF, LR, RR), aby móc porównać wynik po montażu. Zaparkuj pojazd na płaskiej, utwardzonej powierzchni, zaciągnij hamulec postojowy i zabezpiecz tylne koła klinami. Ustaw skrzynię biegów w pozycji Park (automat) lub na 1. biegu (manual).
Demontaż i montaż przedniego zawieszenia
- Podnieś przód pojazdu i zabezpiecz go na kobyłkach.
- Zdejmij przednią osłonę podwozia (skid plate) oraz koła.
- Odłącz stabilizator, końcówki drążków kierowniczych, przewody hamulcowe i czujniki ABS.
- Zdemontuj zaciski hamulcowe i tarcze.

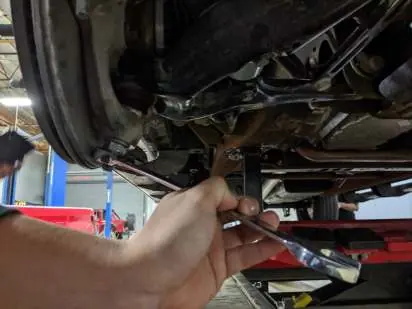

- Zdemontuj nakrętkę osi, górne i dolne przeguby kulowe, a następnie wyjmij kolumnę zawieszenia (strut).
- Zdemontuj dolne wahacze oraz fabryczną poprzecznicę (crossmember).
- Wytnij mocowanie po stronie kierowcy zgodnie z rysunkiem (Figure 1), aby umożliwić opuszczenie mechanizmu różnicowego.
- Zainstaluj nową poprzecznicę, wsporniki mechanizmu różnicowego i zmontuj całość zgodnie z krokami 15-28, używając dostarczonego osprzętu.
Montaż tylnego zawieszenia
- Zabezpiecz przednie koła klinami i podnieś tył pojazdu.
- Zdemontuj tylne przewody hamulcowe (zadbaj o luz, aby uniknąć uszkodzeń), amortyzatory i fabryczne bloki.
- Zainstaluj nowe bloki (3 cale) na podkładkach sprężyn, dbając o poprawne ustawienie.
- Zamontuj nowe śruby typu U-bolt i dokręć je w układzie krzyżowym.

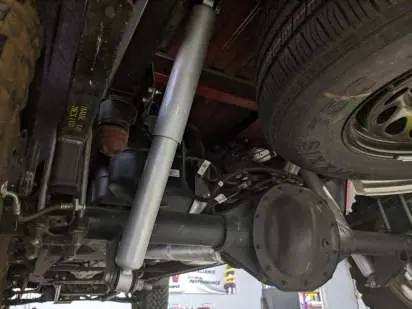

- Zainstaluj nowe amortyzatory oraz przedłużone wsporniki przewodów hamulcowych.
- Po zakończeniu prac opuść pojazd i sprawdź momenty dokręcenia wszystkich śrub.
Praktyczna pomoc
Typowe problemy
Brak części w zestawie
Nie rozpoczynaj instalacji. Sprawdź listę komponentów w instrukcji i skontaktuj się z pomocą techniczną Belltech.
Trudności z wyjęciem końcówki drążka kierowniczego
Uderz w bok mocowania młotkiem typu dead blow. Jeśli przegub się obraca, użyj klucza 10mm do przytrzymania sworznia.
Oś wysuwa się z mechanizmu różnicowego
Podczas demontażu i montażu wrzeciona (spindle) upewnij się, że wał osi nie wysuwa się z punktu mocowania.
Przed użyciem
- Sprawdź kompletność zestawu zgodnie z listą części
- Przygotuj odpowiednie narzędzia (klucze dynamometryczne, podnośnik, kobyłki)
- Zaparkuj pojazd na płaskiej, utwardzonej powierzchni
- Zabezpiecz tylne koła klinami
- Zmierz wysokość od piasty do błotnika przed rozpoczęciem
Ilustracje i schematy
- Figure 1: Pokazuje miejsce cięcia mocowania po stronie kierowcy dla prześwitu mechanizmu różnicowego.

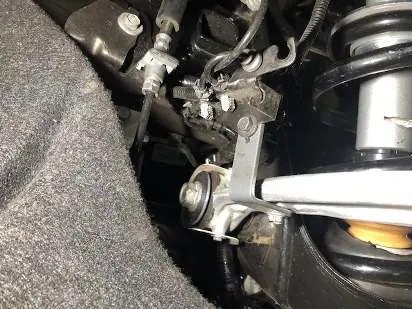

- Zdjęcia 1-27: Dokumentują proces demontażu i montażu poszczególnych elementów zawieszenia.
Zgodność modelu
- Pasuje do: 2019+ GM1500 Silverado / Sierra 2WD / 4WD.
- Nie pasuje do: 2019 Classic Body Style.
