Instrukcja montażu emulatora zajętości fotela BMW E87, E90, E91, E92, E93
Dowiedz się, jak poprawnie zamontować emulator maty zajętości fotela oraz symulator pasa w samochodach BMW serii 1 (E87) i 3 (E90-E93). Instrukcja zawiera kroki instalacji, ostrzeżenia dotyczące bezpieczeństwa oraz informacje o...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Emulator służy do obejścia uszkodzonej maty zajętości fotela pasażera. Po montażu emulatora i symulatora pasa konieczne jest usunięcie błędów z pamięci komputera samochodu w serwisie, aby wyłączyć kontrolkę poduszki powietrznej. str. 1, 2
Najważniejsze czynności
- Odłącz akumulator przed rozpoczęciem prac. str. 1
- Usuń błędy z pamięci komputera w serwisie. str. 1
Problemy i rozwiązania
Kontrolka poduszki powietrznej świeci
Wymagane podłączenie do systemu diagnostycznego w celu usunięcia błędów.
str. 1Konserwacja i reset
- Reset błędów poduszki powietrznej musi zostać wykonany w serwisie za pomocą systemu diagnostycznego. str. 1
Gdzie szukać w PDF
- Montaż emulatora maty zajętości str. 1
- Montaż symulatora pasa str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu emulatora maty zajętości fotela pasażera oraz symulatora pasa (Gurt-Simulator) w wybranych modelach BMW. Emulator służy do obejścia uszkodzonej maty zajętości. Uwaga: Po instalacji konieczne jest usunięcie błędów z pamięci komputera samochodu za pomocą systemu diagnostycznego w serwisie, aby kontrolka poduszki powietrznej zgasła.
Bezpieczeństwo i ostrzeżenia
- Zakaz montażu fotelika dziecięcego: Jeśli emulator jest zainstalowany, montaż fotelika dziecięcego na przednim fotelu pasażera jest surowo zabroniony.
- Działanie poduszek powietrznych: Przy poprawnym montażu system poduszek powietrznych działa, a poduszka pasażera otworzy się w razie wypadku, nawet jeśli fotel nie jest zajęty przez osobę.
- Pasy bezpieczeństwa: Pamiętaj o zapinaniu pasów bezpieczeństwa.
Montaż emulatora maty zajętości
- Odłącz akumulator samochodu.
- Zlokalizuj żółte złącze pod fotelem pasażera.
- Odłącz złącze maty zajętości.
- Podłącz emulator w miejsce odłączonego złącza maty.
Montaż symulatora pasa (Gurt-Simulator)
- Zlokalizuj żółte złącze pod fotelem pasażera i rozłącz je.
- Odłącz trzy mniejsze złącza (2x szare, 1x czarne).

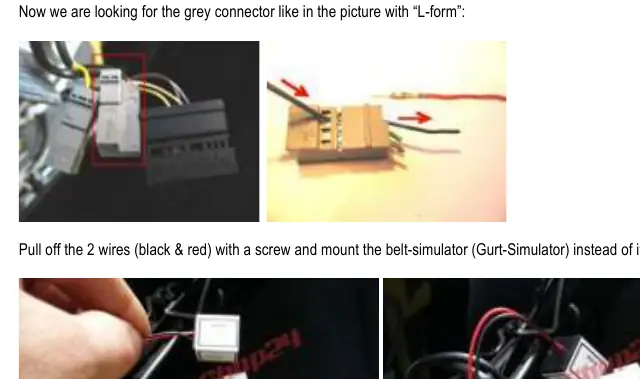

- Znajdź szare złącze w kształcie litery L.
- Odłącz dwa przewody (czerwony i czarny) za pomocą śrubokręta.
- Podłącz symulator pasa w miejsce odłączonych przewodów.
- Podłącz ponownie duże żółte złącze.
Zakończenie prac
Po fizycznym montażu obu elementów należy udać się do serwisu, aby podłączyć samochód do systemu diagnostycznego i usunąć błędy z pamięci usterek. Dopiero po tej czynności kontrolka poduszki powietrznej zgaśnie.
Praktyczna pomoc
Typowe problemy
Kontrolka poduszki powietrznej nadal świeci po montażu
Konieczne jest usunięcie błędów z pamięci komputera samochodu za pomocą profesjonalnego systemu diagnostycznego w serwisie.
Niepewność co do bezpieczeństwa fotelika dziecięcego
Jeśli emulator jest zainstalowany, nie wolno montować fotelika dziecięcego na przednim fotelu pasażera.
Przed użyciem
- Odłącz akumulator przed przystąpieniem do prac elektrycznych.
- Zlokalizuj żółte złącze pod fotelem pasażera.
- Upewnij się, że masz dostęp do systemu diagnostycznego w celu resetu błędów.
- Przygotuj śrubokręt do wypięcia przewodów.
Ilustracje i schematy
- Żółte złącze: Główny punkt połączeniowy pod fotelem pasażera.
- Szare złącze w kształcie litery L: Punkt wymagający wypięcia przewodów czerwonego i czarnego.
Zgodność modelu
- BMW serii 1: E87 (od 2004 r.)
- BMW serii 3: E90, E91, E92, E93 (od 2004 r.)
