Instrukcja obsługi wiązki przewodów do świateł Type S LM534402
Szybki przewodnik instalacji i obsługi wiązki przewodów Type S LM534402. Dowiedz się, jak poprawnie podłączyć oświetlenie, używać pilota bezprzewodowego oraz bezpiecznie zamontować zestaw w pojeździe.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiązka przewodów Type S LM534402 służy do zasilania i sterowania dwoma zestawami świateł 12V w pojeździe za pomocą pilota bezprzewodowego lub przełącznika przewodowego. str. 1
Najważniejsze czynności
- Podłączanie świateł: Czerwony przewód (+) do kanału 1, biały przewód (+) do kanału 2, czarny przewód (-) wspólny dla obu. str. 1
- Obsługa pilota: Przycisk ON aktywuje kanały, OFF wyłącza, przyciski stroboskopu zmieniają tryb pracy. str. 1
Pierwsze uruchomienie
- Po instalacji i podłączeniu zasilania, przetestuj działanie świateł za pomocą pilota, sprawdzając każdy kanał. str. 1
Problemy i rozwiązania
Sprawdź bezpiecznik 15A, połączenia przewodów oraz baterię w pilocie.
str. 1Konserwacja i reset
- Wymiana baterii w pilocie (CR2032) w razie problemów z zasięgiem lub brakiem reakcji. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 12V DC | Napięcie pracy | str. 1 |
| Bezpiecznik | 15A | Zabezpieczenie prądowe | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i montażu str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiązki przewodów Type S LM534402 z bezprzewodowym i przewodowym sterowaniem. Produkt jest przeznaczony do zasilania akcesoriów samochodowych 12V DC. Przed instalacją należy upewnić się, że długość przewodów jest wystarczająca, a miejsce montażu znajduje się z dala od źródeł ciepła i ruchomych części pojazdu.
Zawartość zestawu
- Wiązka przewodów 2-świetlna (z wbudowanym przełącznikiem i bezpiecznikiem 15A)
- Bezprzewodowy pilot zdalnego sterowania
- 6 złączy widełkowych (konektory i osłony)
Specyfikacja techniczna
- Napięcie: 12V DC
- Bezpiecznik: 15A (wbudowany)
- Bateria pilota: 3V DC CR2032
- Długość przewodu (przełącznik do sterownika): 2,85 m
- Długość przewodu (złącza widełkowe do sterownika): 3,5 m
Instalacja i podłączenie

- Planowanie: Zaplanuj trasę przewodów i miejsce montażu przełącznika oraz sterownika. Zmierz dwukrotnie potrzebną długość kabli.
- Testowanie: Przy wyłączonym silniku sprawdź dopasowanie długości przewodów do świateł.
- Podłączenie świateł: Podłącz przewody dodatnie (+) świateł do czerwonego (kanał 1) lub białego (kanał 2) złącza widełkowego. Przewody ujemne (-) obu świateł podłącz do czarnego złącza widełkowego. Użyj zaciskarki do zabezpieczenia połączeń.
- Montaż: Przełącznik i sterownik powinny być zamontowane wewnątrz pojazdu, za przegrodą ogniową. Użyj przelotki w przegrodzie ogniowej, aby przeprowadzić przewody.
- Test końcowy: Po podłączeniu wszystkich elementów włącz zasilanie pojazdu i przetestuj działanie świateł.
Obsługa za pomocą pilota
- Przycisk ON: Aktywuje światła na kanale 1. Kolejne naciśnięcia przełączają na kanał 2 lub włączają oba kanały jednocześnie.
- Przycisk OFF: Wyłącza wszystkie kanały. Po ponownym włączeniu system przywraca ostatnio używany tryb.
- Przycisk Slow Strobe: Włącza tryb wolnego stroboskopu.
- Przycisk Fast Strobe: Włącza tryb szybkiego stroboskopu.
Bezpieczeństwo i konserwacja
Nie przekraczaj znamionowych wartości napięcia i natężenia prądu. Nie używaj uszkodzonej wiązki przewodów. Przed przystąpieniem do konserwacji lub czyszczenia należy odłączyć zasilanie. Do zarządzania kablami zaleca się użycie opasek zaciskowych i peszli (brak w zestawie).
Praktyczna pomoc
Typowe problemy
Sprawdź połączenia przewodów (czy są dobrze zaciśnięte), upewnij się, że bezpiecznik 15A jest sprawny i sprawdź, czy zasilanie 12V dociera do sterownika.
Sprawdź stan baterii CR2032 w pilocie i wymień ją, jeśli jest rozładowana.
Znajdź istniejącą przelotkę w przegrodzie ogniowej lub użyj własnej, aby bezpiecznie przeprowadzić przewody do wnętrza pojazdu.
Przed użyciem
- Zmierz dwukrotnie trasę przewodów przed montażem.
- Przygotuj narzędzia: zaciskarkę, taśmę izolacyjną, opaski zaciskowe, peszel.
- Upewnij się, że akcesoria 12V są kompatybilne z obciążeniem wiązki.
- Sprawdź, czy miejsce montażu jest wolne od źródeł ciepła i ruchomych części.
Ilustracje i schematy

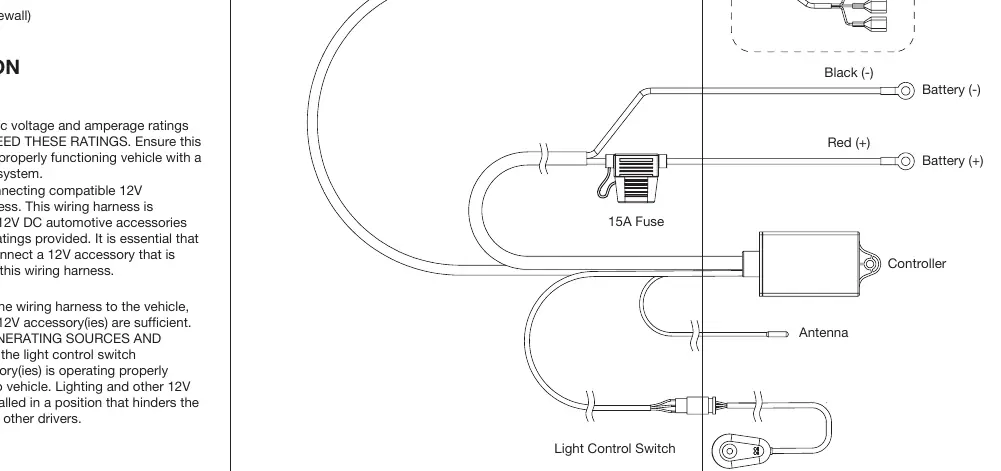

- Schemat pokazuje podłączenie dodatnich przewodów świateł do czerwonego (kanał 1) i białego (kanał 2) złącza oraz wspólne podłączenie ujemnych przewodów do czarnego złącza.
- Sterownik posiada antenę oraz zasilanie podłączane bezpośrednio do akumulatora (z bezpiecznikiem 15A).
Zgodność modelu
- Produkt przeznaczony wyłącznie do akcesoriów samochodowych 12V DC.
- Kompatybilny z oświetleniem TYPE S Off-Road (sprzedawanym oddzielnie).
