Instrukcja obsługi dekodera funkcyjnego mXion PWD

Szybki przewodnik po dekoderze funkcyjnym mXion PWD. Dowiedz się, jak podłączyć urządzenie, skonfigurować wyjścia, zaprogramować CV i wykorzystać wbudowany bufor w modelach kolejowych.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • mXion PWD to 2-kanałowy dekoder funkcyjny dla modeli kolejowych, obsługujący systemy DC/AC/DCC. Posiada wbudowany bufor (do 3 minut), dwa wzmocnione wyjścia (1A każde) oraz obsługuje liczne efekty świetlne. str. 5, 9

Najważniejsze czynności

  • Programowanie blokady str. 11
  • Podłączenie odbiorników str. 8

Problemy i rozwiązania

Urządzenie nie reaguje na programowanie

Sprawdź blokadę programowania (CV 15/16). Upewnij się, że CV 15 = CV 16.

str. 11

Konserwacja i reset

  • Resetowanie dekodera str. 13

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie zasilania 7-27V DC/DCC, 5-18V AC Zakres napięcia wejściowego str. 22
Maksymalny prąd wyjściowy 1A na kanał Obciążalność wyjść A1 i A2 str. 22

Gdzie szukać w PDF

  • Tabela CV str. 16, 19
  • Schemat podłączenia str. 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

mXion PWD to 2-kanałowy dekoder funkcyjny przeznaczony do modeli kolejowych (np. wagony LGB). Urządzenie obsługuje systemy DC/AC/DCC, posiada wbudowany bufor podtrzymujący zasilanie do 3 minut oraz dwa wzmocnione wyjścia funkcyjne (A1 i A2), każde o obciążalności do 1A. Przed instalacją upewnij się, że napięcie wyjściowe jest odpowiednie dla podłączonych odbiorników, aby uniknąć uszkodzenia urządzenia.

Opis urządzenia

Dekoder charakteryzuje się bardzo małymi wymiarami, co pozwala na łatwy montaż w lokomotywach, wagonach lub budynkach. Posiada zintegrowany generator 5V oraz obsługuje szereg efektów świetlnych (np. miganie, stroboskop, efekty płomienia, TV). Urządzenie jest w pełni konfigurowalne za pomocą CV (Configuration Variables).

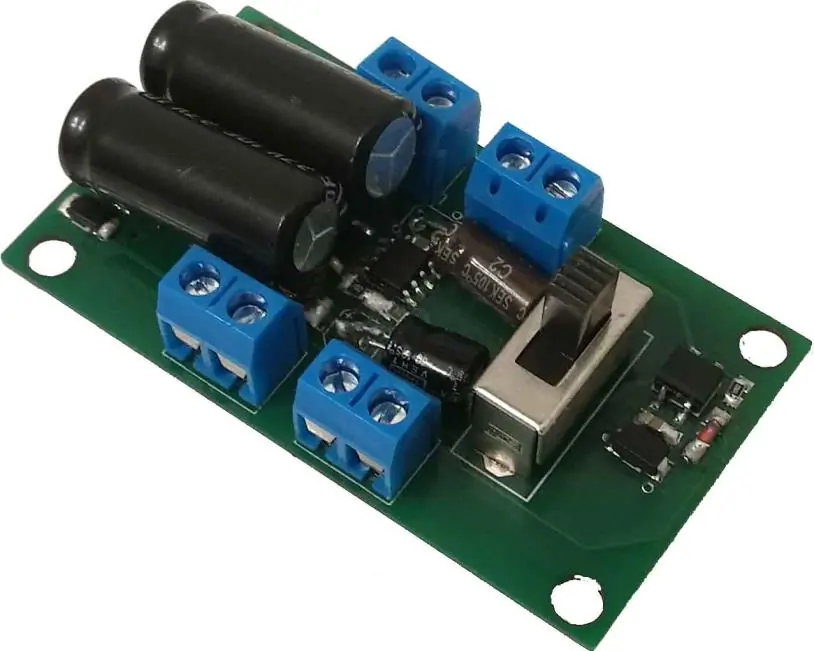

Dekoder funkcyjny mXion PWD
Dekoder funkcyjny mXion PWD

Instalacja i podłączenie

Podłączenie urządzenia powinno odbywać się zgodnie ze schematem:

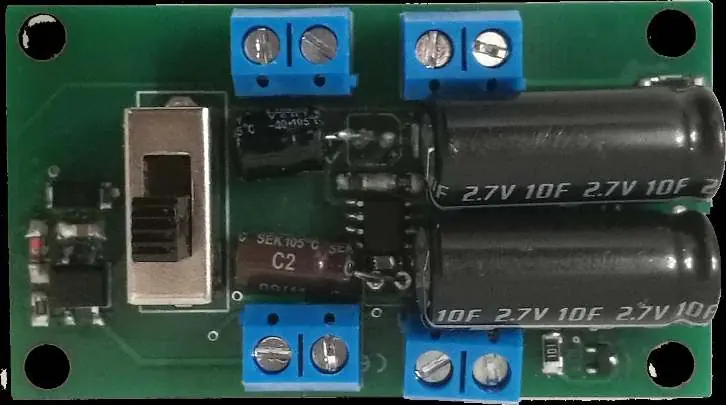

Schemat podłączenia
Schemat podłączenia

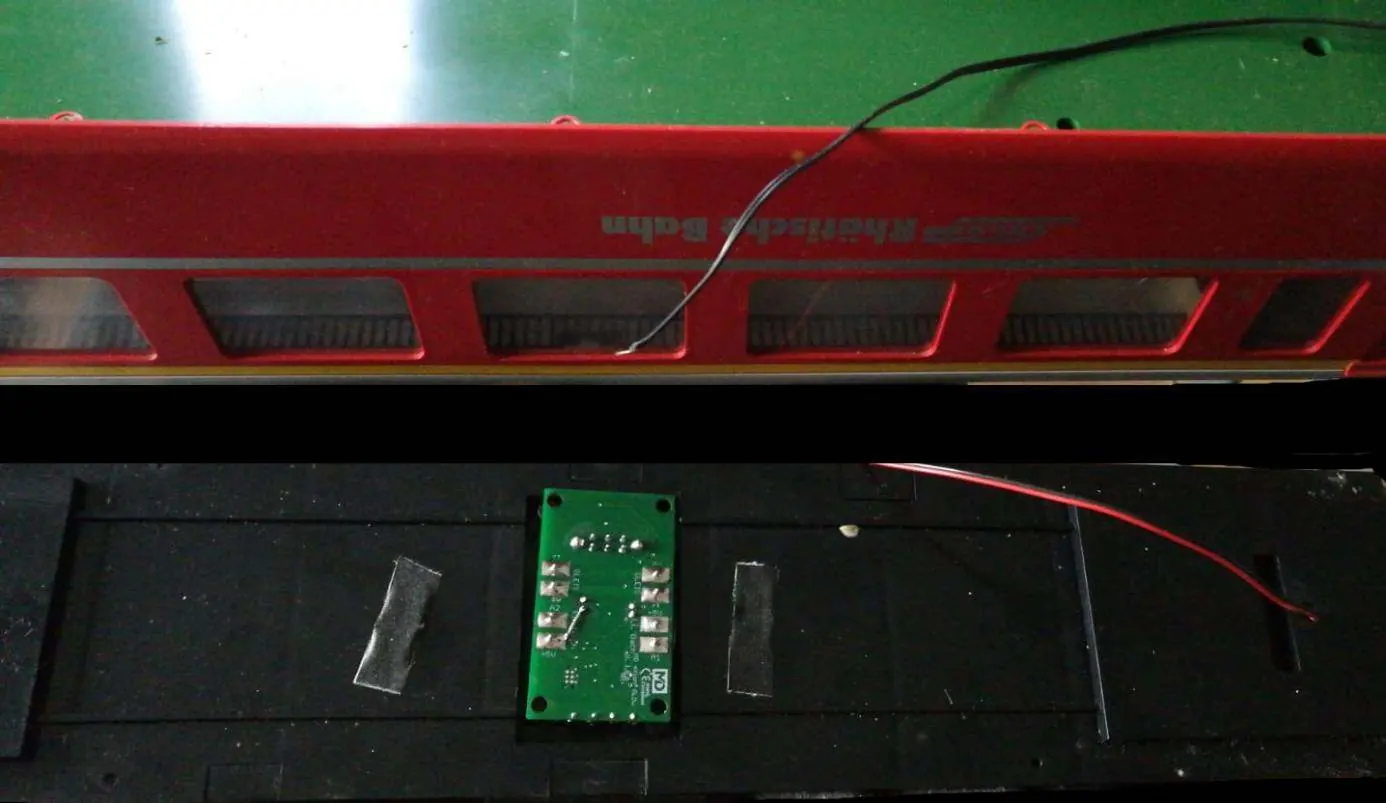

Przykład montażu w wagonie
Przykład montażu w wagonie
  • Gleisanschlüsse (Track inputs): Wejścia zasilania z torów.
  • A1/A2: Wyjścia funkcyjne do podłączenia odbiorników (np. oświetlenie).

Montaż powinien być wykonany w miejscu chronionym przed wilgocią. Należy uważać, aby śruby montażowe lub elementy metalowe nie spowodowały zwarcia.

Programowanie

Dekoder obsługuje programowanie typu Bitwise, POM (Programming on Main) oraz Register-mode. Aby zapobiec przypadkowym zmianom ustawień, dostępna jest blokada programowania (CV 15/16). Programowanie jest możliwe tylko wtedy, gdy CV 15 = CV 16.

Konfiguracja wyjść i efekty

Wyjścia A1 i A2 mogą być konfigurowane niezależnie. Możliwe jest ustawienie efektów takich jak:

  • Błyski symetryczne i asymetryczne.
  • Efekty specjalne: stroboskop, TV, imitacja ognia, neon.
  • Działanie zależne od kierunku jazdy lub stanu (stanie/jazda).
  • Możliwość ściemniania (dimming).

Dane techniczne

  • Napięcie zasilania: 7-27V DC/DCC lub 5-18V AC.
  • Pobór prądu: 5mA (bez obciążenia wyjść).
  • Maksymalny prąd na kanał: 1A.
  • Zakres temperatur: -20 do 65°C.
  • Wymiary: 2 x 1.5 x 0.5 cm.

Informacje o producencie

mXion Modellbahntechnik

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie reaguje na programowanie

Sprawdź blokadę programowania (CV 15/16). Upewnij się, że CV 15 = CV 16.

Brak działania wyjść

Sprawdź, czy wyjścia nie są wyłączone w CV lub czy nie przekroczono limitu prądu (1A na kanał).

Kondensacja wody

Jeśli urządzenie było przechowywane w zimnie, przed użyciem ogrzej je w pomieszczeniu, aby uniknąć kondensacji.

Przed użyciem

  • Sprawdź napięcie zasilania (7-27V DC/DCC lub 5-18V AC).
  • Upewnij się, że wyjścia są ustawione na odpowiednią wartość przed podłączeniem odbiorników.
  • Zainstaluj moduł w miejscu chronionym przed wilgocią.
  • Sprawdź, czy nie ma zwarć przy montażu śrubami.

Parametry w praktyce

Napięcie zasilania
7-27V DC/DCC lub 5-18V AC.
Maksymalny prąd na kanał
1A (obciążalność wyjść A1 i A2).
Zakres temperatur
-20 do 65°C.

Ilustracje i schematy

  • A1/A2: Wyjścia funkcyjne do podłączenia oświetlenia lub innych odbiorników.
  • Gleisanschlüsse (Track inputs): Wejścia zasilania z torów.

Zgodność modelu

  • Kompatybilny z systemami DC/AC/DCC.
  • Idealny do wagonów LGB z fabrycznym oświetleniem.
