Instrukcja obsługi klucza udarowego Bosch GDS 18V-350 Professional

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy klucza udarowego Bosch GDS 18V-350 Professional. Urządzenie przeznaczone jest do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. Klucz wyposażony jest w funkcję automatycznego zatrzymania (ABR), która ułatwia odkręcanie elementów złącznych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa dotyczącymi pracy z narzędziami elektrycznymi.

Opis urządzenia

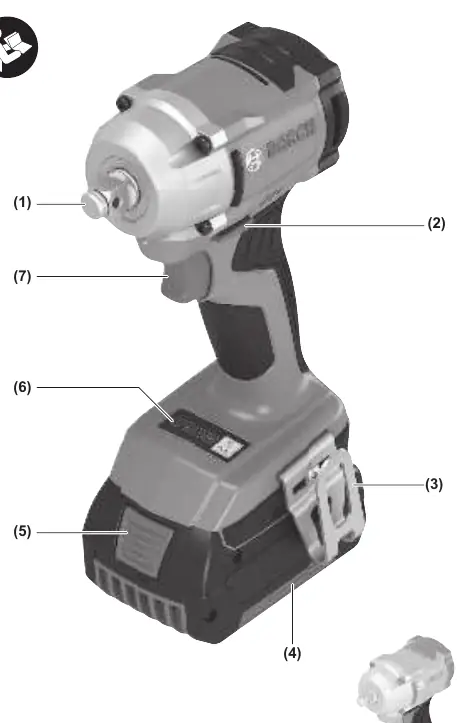

Klucz udarowy składa się z następujących głównych elementów:

• Uchwyt narzędziowy (1)
• Przełącznik kierunku obrotów (2)
• Interfejs użytkownika (6)
• Włącznik/wyłącznik (7)
• Zaczep do paska (3)
• Akumulator (4)

Montaż i przygotowanie

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Aby włożyć akumulator, należy wsunąć go w uchwyt, aż do momentu słyszalnego kliknięcia. Aby wyjąć akumulator, należy nacisnąć przycisk odblokowujący i wysunąć go z urządzenia.

Obsługa

Aby włączyć urządzenie, należy nacisnąć i przytrzymać włącznik/wyłącznik (7). Prędkość obrotowa zależy od siły nacisku na włącznik. Aby wyłączyć urządzenie, należy zwolnić włącznik. Kierunek obrotów zmienia się za pomocą przełącznika (2). Pamiętaj, aby nie zmieniać kierunku obrotów podczas pracy urządzenia.

Tryby pracy i ustawienia

Urządzenie posiada interfejs użytkownika (6), który umożliwia:

• Wybór prędkości obrotowej (3 poziomy) za pomocą przycisku trybu (12).
• Aktywację funkcji automatycznego zatrzymania (ABR).

Funkcja ABR (Auto Bolt Release) automatycznie zatrzymuje narzędzie po odkręceniu śruby lub nakrętki, zapobiegając ich upadkowi. Funkcja ta działa tylko przy obrotach w lewo i gdy śruba/nakrętka jest mocno dokręcona.

Konserwacja i czyszczenie

Należy regularnie czyścić otwory wentylacyjne narzędzia, aby zapobiec gromadzeniu się pyłu metalowego, który może prowadzić do zagrożeń elektrycznych. Utrzymuj narzędzie i otwory wentylacyjne w czystości, aby zapewnić bezpieczną i wydajną pracę.

Dane techniczne

Klucz udarowy GDS 18V-350 oferuje trzy ustawienia prędkości obrotowej (1200, 1700, 2300 min-1) oraz trzy ustawienia częstotliwości udarów (1800, 2600, 3400 min-1). Maksymalny moment dokręcania wynosi 350 Nm.
