Instrukcja obsługi klucza udarowego Bosch GDS Professional 18V-400
Szybki przewodnik po instrukcji obsługi klucza udarowego Bosch GDS Professional 18V-400. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać akcesoria, korzystać z funkcji ABR oraz jak dobrać moment obrotowy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GDS Professional 18V-400 to akumulatorowy klucz udarowy przeznaczony do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. str. 7
Najważniejsze czynności
- Włączanie funkcji ABR str. 8
Pierwsze uruchomienie
- Włóż naładowany akumulator do podstawy narzędzia, aż zostanie zablokowany. str. 8
Konserwacja i reset
- Regularnie czyść otwory wentylacyjne narzędzia. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max. torque | 400 Nm | Maksymalny moment obrotowy | str. 7 |
Gdzie szukać w PDF
- Dane techniczne str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch GDS Professional 18V-400 to akumulatorowy klucz udarowy przeznaczony do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek. Kluczowe funkcje obejmują system ABR (Auto Bolt Release), który automatycznie zatrzymuje narzędzie po poluzowaniu nakrętki, zapobiegając jej upadkowi. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa dotyczącymi elektronarzędzi, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.

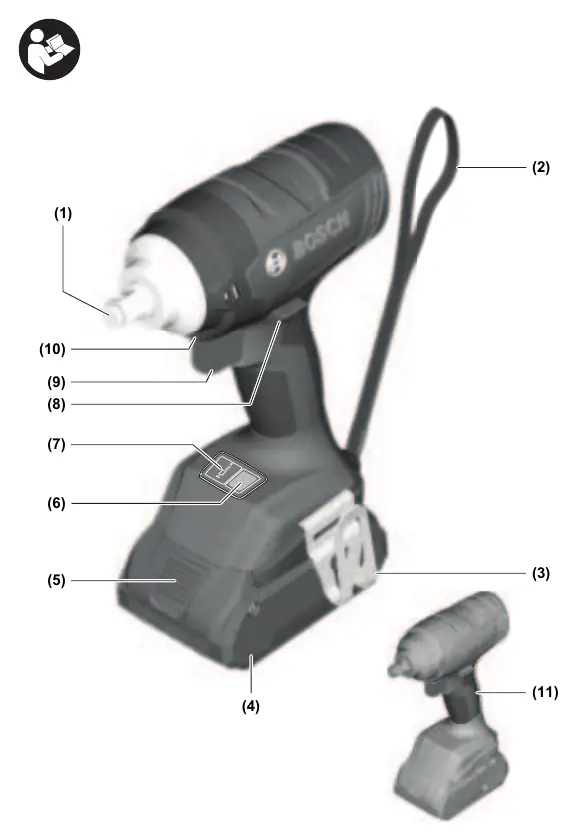

Opis urządzenia
Główne elementy narzędzia:
- (1) Uchwyt narzędziowy
- (6) Przycisk funkcji automatycznego wyłączania (ABR)
- (7) Dioda LED funkcji ABR
- (8) Przełącznik kierunku obrotów
- (9) Włącznik/wyłącznik
- (10) Lampka PowerLight
- (12) Narzędzie robocze (np. nasadka udarowa)
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy narzędziu (np. konserwacja, wymiana narzędzi) oraz przed transportem i przechowywaniem, należy wyjąć akumulator. Aby wymienić narzędzie robocze, należy nasunąć nasadkę na czworokątny uchwyt (1) i zabezpieczyć ją za pomocą zawleczki lub pierścienia zabezpieczającego.
Obsługa
Funkcja ABR (Auto Bolt Release): Funkcja ta automatycznie zatrzymuje narzędzie po poluzowaniu nakrętki. Można ją aktywować lub dezaktywować przyciskiem (6). Gdy funkcja jest aktywna, świeci się dioda LED (7).
Kierunek obrotów: Użyj przełącznika (8), aby zmienić kierunek obrotów. Nie zmieniaj kierunku podczas pracy włącznika (9).
Włączanie/wyłączanie: Naciśnij i przytrzymaj włącznik (9), aby uruchomić narzędzie. Prędkość obrotową można regulować poprzez siłę nacisku na włącznik.
Wskazówki praktyczne
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6-10 sekundach udaru. Wartości momentu dokręcania zależą od rodzaju połączenia:
- Połączenie twarde: Metal na metal z podkładkami.
- Połączenie sprężyste: Metal na metal z podkładkami sprężystymi, nakrętkami stożkowymi.
- Połączenie miękkie: Metal na drewno lub z podkładkami ołowianymi/z włókna.
Konserwacja i serwis
Regularnie czyść otwory wentylacyjne narzędzia, aby zapobiec gromadzeniu się pyłu metalowego, który może prowadzić do zagrożeń elektrycznych. Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie działa po naciśnięciu włącznika
Sprawdź stan naładowania akumulatora lub czy akumulator jest poprawnie włożony.
Narzędzie wyłącza się automatycznie
Akumulator może być rozładowany (ochrona ECP) lub zadziałała funkcja ABR.
Narzędzie przegrzewa się
Po długiej pracy na niskich obrotach, uruchom narzędzie na ok. 3 minuty bez obciążenia na maksymalnych obrotach, aby je schłodzić.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że narzędzie robocze jest poprawnie zamocowane (zabezpieczone pinem lub pierścieniem).
- Ustaw przełącznik kierunku obrotów w odpowiedniej pozycji.
- Sprawdź, czy obszar pracy jest dobrze oświetlony.
Parametry w praktyce
- Moment obrotowy (400 Nm)
- Maksymalna siła dokręcania narzędzia.
- ABR (Auto Bolt Release)
- Funkcja automatycznego zatrzymania narzędzia po poluzowaniu nakrętki, zapobiegająca jej upadkowi.
- Uchwyt narzędziowy (1/2")
- Standardowy rozmiar mocowania nasadek udarowych.
Ilustracje i schematy

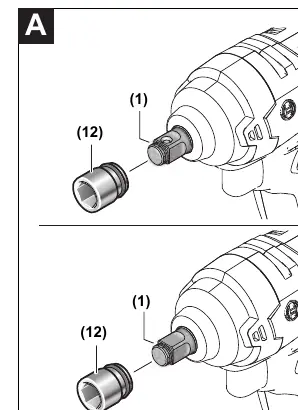

- Rysunek A: Wymiana narzędzia roboczego.
- Rysunek B: Ustawienie kierunku obrotów.
- Rysunek C: Przycisk i dioda funkcji ABR.
Zgodność modelu
- Narzędzie kompatybilne z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Zalecane ładowarki: GAL 18..., GAX 18..., GAL 36...
