Instrukcja obsługi wkrętarki udarowej Bosch GDR | GDS | GDX Professional
Szybki przewodnik po instrukcji obsługi wkrętarek udarowych Bosch serii GDR, GDS i GDX Professional (14.4V/18V-LI). Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać końcówki, dbać o akumulator i przeprowadzać konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wkrętarki udarowe Bosch GDR, GDS i GDX Professional służą do wkręcania i wykręcania śrub oraz dokręcania nakrętek. Urządzenie wymaga akumulatorów Bosch 14.4V lub 18V. Obsługa polega na włożeniu akumulatora, zamocowaniu końcówki w uchwycie i użyciu włącznika z regulacją prędkości. str. 6, 8
Najważniejsze czynności
- Wymiana narzędzia (GDR/GDX) str. 8
- Zmiana kierunku obrotów str. 8
Pierwsze uruchomienie
- Naładuj akumulator do pełna przed pierwszym użyciem. str. 7
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź naładowanie akumulatora i pozycję przełącznika kierunku obrotów.
str. 8Konserwacja i reset
- Wymiana szczotek węglowych str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 14.4V / 18V | Napięcie znamionowe akumulatora | str. 6, 7 |
| Prędkość obrotowa | 0 - 2800 min-1 | Prędkość bez obciążenia | str. 6, 7 |
Gdzie szukać w PDF
- Opis urządzenia str. 2, 6
- Instrukcja obsługi str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wkrętarek udarowych Bosch serii GDR, GDS oraz GDX Professional zasilanych akumulatorami 14,4 V lub 18 V. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, obsługi, wymiany narzędzi roboczych oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia i funkcje

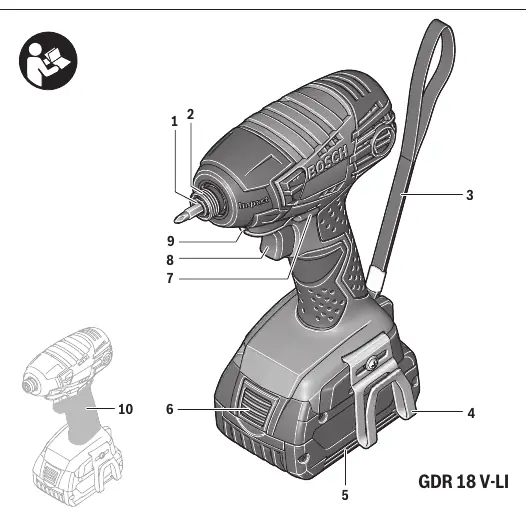

Wkrętarki udarowe Bosch Professional wyposażone są w:
- Uchwyt narzędziowy (zależnie od modelu: sześciokątny lub czworokątny)
- Tuleję blokującą
- Przełącznik kierunku obrotów
- Włącznik/wyłącznik z regulacją prędkości
- Oświetlenie PowerLight
- Zaczep do paska
Montaż i przygotowanie do pracy
Ładowanie akumulatora: Akumulator dostarczany jest w stanie częściowo naładowanym. Przed pierwszym użyciem należy go w pełni naładować w dedykowanej ładowarce Bosch. Akumulator posiada zabezpieczenie przed głębokim rozładowaniem (ECP).
Wymiana narzędzi:
- GDR/GDX: Pociągnij tuleję blokującą do przodu, włóż narzędzie do uchwytu i zwolnij tuleję.
- GDS: Nasuń narzędzie robocze na czworokątny trzpień uchwytu.
Obsługa i tryby pracy
Urządzenie posiada regulację prędkości obrotowej zależną od siły nacisku na włącznik. Kierunek obrotów zmienia się za pomocą przełącznika (pozycja środkowa blokuje włącznik). Mechanizm udarowy aktywuje się automatycznie w momencie napotkania oporu przy wkręcaniu lub wykręcaniu śrub.
Wskazówki dotyczące pracy
Moment obrotowy zależy od czasu trwania udaru. Maksymalny moment osiągany jest po 6–10 sekundach udaru. W przypadku wkręcania długich śrub w twarde materiały zaleca się nawiercenie otworu prowadzącego na ok. 2/3 długości śruby.
Konserwacja i serwis
Regularnie czyść otwory wentylacyjne narzędzia. Co 2–3 miesiące należy sprawdzać stan szczotek węglowych i wymieniać je w razie zużycia. Nigdy nie wymieniaj tylko jednej szczotki. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).
Narzędzie robocze wypada z uchwytu
Upewnij się, że tuleja blokująca została poprawnie zwolniona po włożeniu końcówki lub że narzędzie jest stabilnie osadzone na czworokącie.
Szybkie rozładowywanie akumulatora
Jeśli czas pracy po naładowaniu jest znacznie krótszy niż zwykle, akumulator jest zużyty i wymaga wymiany.
Przed użyciem
- Naładuj akumulator w oryginalnej ładowarce Bosch.
- Sprawdź, czy otwory wentylacyjne są czyste.
- Upewnij się, że przełącznik kierunku obrotów jest ustawiony na żądany kierunek.
- Sprawdź, czy końcówka wkręcająca jest poprawnie zamocowana w uchwycie.
- Załóż okulary ochronne i inne środki ochrony osobistej.
Parametry w praktyce
- Prędkość obrotowa (min-1)
- Maksymalna prędkość bez obciążenia (0-2800 obr./min).
- Częstotliwość udarów (min-1)
- Liczba uderzeń mechanizmu na minutę (0-3200 ud./min).
Ilustracje i schematy
- Rysunek A/B/C: Instrukcja wymiany końcówek wkręcających i nasadek.
- Rysunek D: Ustawienie przełącznika kierunku obrotów (lewo/prawo).

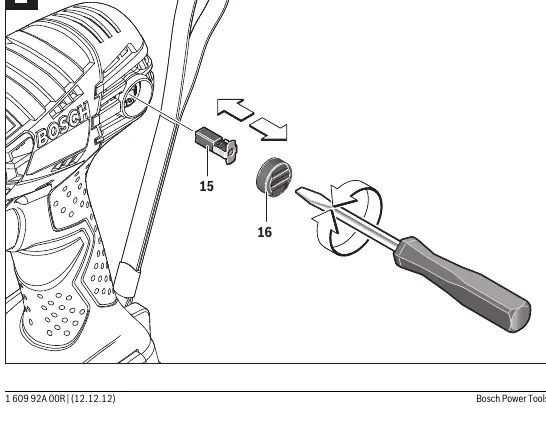

- Rysunek E: Procedura wymiany szczotek węglowych.
Zgodność modelu
- Używaj wyłącznie oryginalnych akumulatorów Bosch.
- Stosuj końcówki wkręcające z zatrzaskiem kulkowym (DIN 3126-E6.3).
