Instrukcja obsługi klucza udarowego Bosch GDS 18V-450 HC / 18V-450 PC Professional

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy akumulatorowych kluczy udarowych Bosch GDS 18V-450 HC oraz GDS 18V-450 PC. Urządzenia te służą do wkręcania i wykręcania śrub oraz dokręcania i odkręcania nakrętek w określonym zakresie wymiarów. Modele HC i PC są wyposażone w interfejs Bluetooth, który umożliwia przesyłanie danych i ustawień do urządzenia mobilnego za pomocą aplikacji Bosch Toolbox.

Opis urządzenia

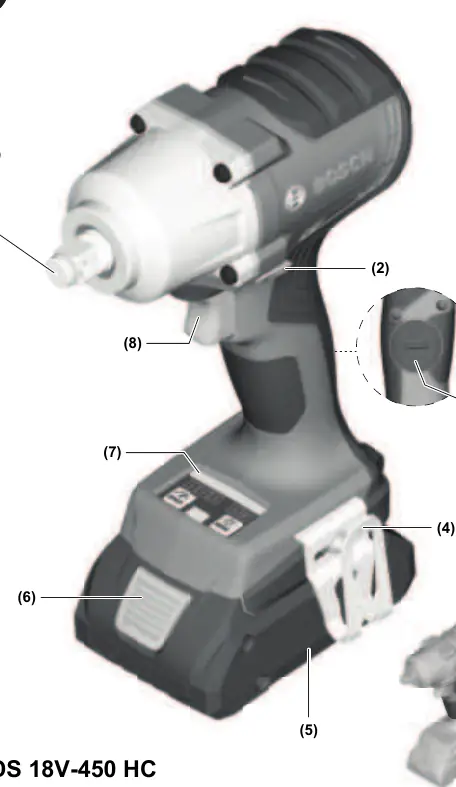

Główne elementy urządzenia to:

• Uchwyt narzędziowy (1)
• Przełącznik kierunku obrotów (2)
• Interfejs użytkownika (7)
• Włącznik/wyłącznik (8)
• Oświetlenie robocze (14)

Montaż i przygotowanie do pracy

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. konserwacja, wymiana narzędzi itp.) należy wyjąć akumulator. Aby zamontować narzędzie robocze, należy wsunąć je na trzpień uchwytu narzędziowego (1). W modelu GDS 18V-450 PC narzędzia są zabezpieczone przed przypadkowym wypadnięciem za pomocą pinu, który należy wcisnąć odpowiednim narzędziem, aby wyjąć końcówkę.

Obsługa i ustawienia

Urządzenie posiada interfejs użytkownika (7), który służy do:

• Wstępnego wyboru prędkości obrotowej (3 stopnie)
• Wybierania trybów pracy (A i B)
• Monitorowania stanu urządzenia

Kierunek obrotów zmienia się za pomocą przełącznika (2). Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik/wyłącznik (8).

Konserwacja i czyszczenie

Należy regularnie czyścić otwory wentylacyjne elektronarzędzia, ponieważ wentylator silnika wciąga pył do obudowy, a nagromadzenie pyłu metalowego może prowadzić do zagrożeń elektrycznych. Urządzenie oraz otwory wentylacyjne powinny być zawsze czyste.

Dane techniczne

Klucze udarowe zasilane są napięciem 18V. Posiadają 3 stopnie prędkości obrotowej (do 2300 min-1) oraz 3 stopnie częstotliwości udarów (do 3300 min-1). Maksymalny moment dokręcania wynosi 450 Nm, a maksymalny moment odkręcania 800 Nm.
