Instrukcja obsługi klucza udarowego Bosch GDS 18V-750 C
Szybki przewodnik po instrukcji obsługi akumulatorowego klucza udarowego Bosch GDS 18V-750 C. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, zmieniać ustawienia prędkości, korzystać z trybów pracy i łączyć się przez Bluetooth.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GDS 18V-750 C to akumulatorowy klucz udarowy przeznaczony do wkręcania i odkręcania śrub oraz dokręcania i odkręcania nakrętek. Urządzenie posiada interfejs użytkownika do wyboru prędkości i trybów pracy oraz moduł Bluetooth do komunikacji z aplikacją Bosch PRO360. str. 7, 10
Najważniejsze czynności
- Wybór trybu pracy str. 10, 11
Pierwsze uruchomienie
- Włóż naładowany akumulator do uchwytu, aż usłyszysz kliknięcie. str. 9
Problemy i rozwiązania
Klucz się przegrzewa
Pozwól urządzeniu ostygnąć, pracując na biegu jałowym przez ok. 3 minuty.
str. 11Konserwacja i reset
- Regularnie czyść otwory wentylacyjne urządzenia. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maks. moment dokręcania | 750 Nm | Maksymalna siła dokręcania | str. 8 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch GDS 18V-750 C to profesjonalny akumulatorowy klucz udarowy przeznaczony do wkręcania i odkręcania śrub oraz dokręcania i odkręcania nakrętek. Urządzenie wyposażone jest w interfejs użytkownika do wyboru trybów pracy i prędkości oraz moduł Bluetooth do komunikacji z aplikacją Bosch PRO360.

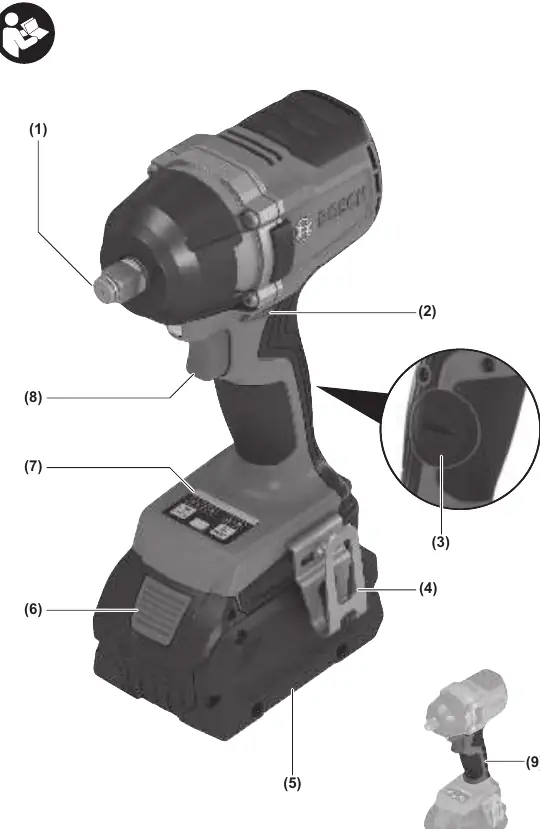

Opis urządzenia
Klucz udarowy składa się z następujących głównych elementów:
- Uchwyt narzędziowy (1)
- Przełącznik kierunku obrotów (2)
- Interfejs użytkownika (7)
- Włącznik/wyłącznik (8)
- Oświetlenie robocze (14)
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Aby włożyć akumulator, wsuń go w uchwyt, aż usłyszysz kliknięcie. Aby wyjąć, naciśnij przycisk odblokowujący i wysuń akumulator.
Obsługa
Kierunek obrotów: Użyj przełącznika (2) do zmiany kierunku obrotów. Pamiętaj, że zmiana nie jest możliwa, gdy włącznik (8) jest wciśnięty.
Regulacja prędkości: Prędkość obrotową można regulować płynnie poprzez siłę nacisku na włącznik (8).
Interfejs użytkownika: Służy do wyboru prędkości (3 stopnie) oraz trybów pracy (A i B). Możesz również zablokować interfejs za pomocą aplikacji Bosch PRO360.
Secure Socket Release: Funkcja ta zapobiega zakleszczaniu się nasadki poprzez krótką zmianę kierunku obrotów. Aktywuj ją w aplikacji Bosch PRO360.
Konserwacja
Regularnie czyść otwory wentylacyjne urządzenia, aby zapobiec gromadzeniu się pyłu metalowego, który może powodować zagrożenie elektryczne. Utrzymuj urządzenie w czystości dla zapewnienia bezpiecznej pracy.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w uchwycie.
Nasadka zacina się podczas pracy
Aktywuj funkcję 'Secure Socket Release' za pomocą aplikacji Bosch PRO360.
Klucz przegrzewa się
Pozwól urządzeniu ostygnąć, pracując na biegu jałowym przy maksymalnych obrotach przez około 3 minuty.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że nasadka jest poprawnie zamocowana na uchwycie narzędziowym.
- Sprawdź ustawienie przełącznika kierunku obrotów.
- Wybierz odpowiedni tryb pracy lub prędkość na interfejsie użytkownika.
Parametry w praktyce
- Maks. moment dokręcania
- 750 Nm - maksymalna siła dokręcania urządzenia.
- Maks. moment odkręcania
- 1000 Nm - maksymalna siła odkręcania urządzenia.
- Uchwyt narzędziowy
- 1/2 cala - standardowy rozmiar dla nasadek udarowych.
Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Przełącznik kierunku obrotów
- (7) Interfejs użytkownika
- (14) Oświetlenie robocze
Zgodność modelu
- Kompatybilny z akumulatorami Bosch GBA 18V oraz ProCORE18V.
- Wymaga aplikacji Bosch PRO360 do pełnej konfiguracji funkcji Bluetooth.
