Instrukcja obsługi piły szablastej Bosch GSA 185-LI Professional
Szybki przewodnik po obsłudze piły szablastej Bosch GSA 185-LI Professional. Dowiedz się, jak bezpiecznie wymieniać brzeszczoty, obsługiwać akumulator i wykonywać cięcia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GSA 185-LI to akumulatorowa piła szablasta 18V przeznaczona do cięcia drewna, metalu, tworzyw sztucznych i materiałów budowlanych. str. 7
Najważniejsze czynności
- Wymiana brzeszczotu str. 8
- Włączanie/wyłączanie str. 9
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 7
Problemy i rozwiązania
Brzeszczot zacina się
Wyłącz narzędzie natychmiast. Rozszerz szczelinę cięcia odpowiednim narzędziem i wyciągnij piłę.
str. 9Konserwacja i reset
- Czyść uchwyt brzeszczotu miękką szczotką. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Zasilanie | str. 7 |
| Skok | 28 mm | Długość skoku brzeszczotu | str. 7 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch GSA 185-LI Professional to akumulatorowa piła szablasta przeznaczona do cięcia drewna, tworzyw sztucznych, metalu i materiałów budowlanych. Narzędzie wymaga akumulatora 18V. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi ochrony przed odrzutem i kontaktu z ukrytymi przewodami elektrycznymi.

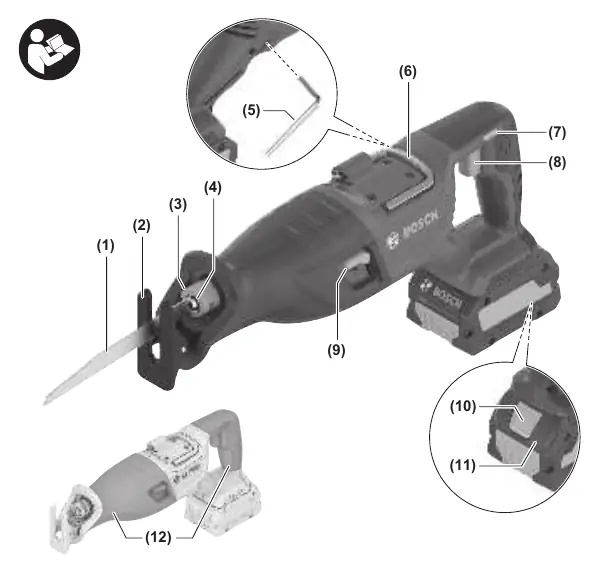

Opis urządzenia
Główne elementy piły to:
- (1) Brzeszczot
- (2) Regulowana stopa
- (3) Tuleja blokująca brzeszczot
- (8) Włącznik/wyłącznik
- (9) Dźwignia ruchu wahadłowego
- (6) Hak do zawieszania
Montaż i wymiana brzeszczotu
Narzędzie wyposażone jest w system SDS, który umożliwia szybką wymianę brzeszczotu bez użycia narzędzi:
- Włóż brzeszczot (1) do uchwytu (4), aż usłyszysz kliknięcie. Tuleja blokująca (3) obróci się automatycznie o ok. 90°.
- Jeśli brzeszczot nie zablokował się, obróć tuleję (3) ręcznie o 90° w kierunku strzałki, aż zablokuje się w pozycji otwartej, a następnie włóż brzeszczot ponownie.
- Zawsze sprawdzaj pewność zamocowania, pociągając za brzeszczot.
Obsługa i tryby pracy
Włączanie i wyłączanie: Aby włączyć narzędzie, przesuń blokadę włącznika (7) w lewo, a następnie naciśnij włącznik (8). Aby wyłączyć, zwolnij włącznik i przesuń blokadę w prawo.
Ruch wahadłowy: Dźwignia (9) pozwala na włączenie lub wyłączenie ruchu wahadłowego. Włącz go dla materiałów miękkich (drewno, tworzywa), wyłącz dla twardych (metal, stal) w celu uzyskania czystszych krawędzi.
Regulacja prędkości: Prędkość skokowa jest regulowana płynnie poprzez siłę nacisku na włącznik (8).
Wskazówki dotyczące pracy
- Cięcie wgłębne: Możliwe tylko w miękkich materiałach (drewno, płyty gipsowe). Nie stosować w metalu.
- Cięcie przy ścianie: Używaj elastycznych brzeszczotów bimetalowych. Dociskaj piłę do ściany, aż stopa będzie z nią zlicowana.
- Chłodzenie: Podczas cięcia metalu stosuj chłodziwo lub smar wzdłuż linii cięcia.
Konserwacja
Zawsze wyjmuj akumulator przed pracami konserwacyjnymi. Utrzymuj narzędzie i otwory wentylacyjne w czystości. Czyść uchwyt brzeszczotu miękką szczotką. Jeśli narzędzie jest bardzo zabrudzone, może to prowadzić do awarii.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Piła nie włącza się
Sprawdź stan naładowania akumulatora i upewnij się, że jest poprawnie włożony do uchwytu.
Brzeszczot wypada z uchwytu
Upewnij się, że tuleja blokująca (3) jest w pełni zablokowana i brzeszczot jest poprawnie osadzony w uchwycie (4).
Narzędzie przegrzewa się podczas pracy
Podczas długotrwałej pracy na niskich obrotach, wyjmij brzeszczot i pozwól narzędziu pracować na maksymalnych obrotach przez ok. 3 minuty w celu schłodzenia silnika.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że brzeszczot jest ostry i odpowiedni do rodzaju ciętego materiału.
- Sprawdź, czy w materiale nie ma ciał obcych (gwoździe, śruby).
- Upewnij się, że stopa opiera się stabilnie na materiale.
- Załóż okulary ochronne i inne środki ochrony osobistej.
Parametry w praktyce
- Napięcie znamionowe
- 18V - zasilanie akumulatorowe.
- Liczba skoków na biegu jałowym
- 0–2900 min⁻¹ - prędkość regulowana siłą nacisku na włącznik.
- Głębokość cięcia w drewnie
- Maksymalnie 230 mm.
Ilustracje i schematy
- (1) Brzeszczot
- (2) Regulowana stopa
- (3) Tuleja blokująca brzeszczot
- (9) Dźwignia ruchu wahadłowego
- (8) Włącznik/wyłącznik
Zgodność modelu
- Kompatybilne akumulatory: GBA 18V..., ProCORE18V...
- Zalecane akumulatory dla pełnej wydajności: ProCORE18V ≥ 5.5 Ah.
