Instrukcja obsługi pilarki wgłębnej Bosch GKT 18V-52 GC Professional

Najważniejsze informacje z instrukcji

Pilarka wgłębna Bosch GKT 18V-52 GC Professional to zaawansowane narzędzie akumulatorowe przeznaczone do precyzyjnych cięć wzdłużnych i poprzecznych w drewnie oraz materiałach drewnopochodnych. Urządzenie posiada funkcję Bluetooth dla łączności z urządzeniami mobilnymi oraz system ECO dla oszczędności energii.

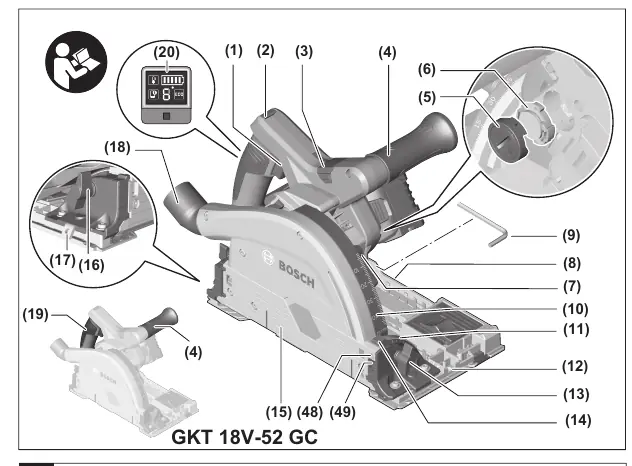

Opis urządzenia

Urządzenie składa się z wielu elementów, w tym:

• Włącznik/wyłącznik (1)
• Dźwignia wymiany tarczy (3)
• Podstawa (8)
• Skala głębokości cięcia (10)
• Interfejs użytkownika (20)
• Prowadnica równoległa (46)

Montaż i przygotowanie do pracy

Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. Podczas montażu tarczy należy używać rękawic ochronnych.

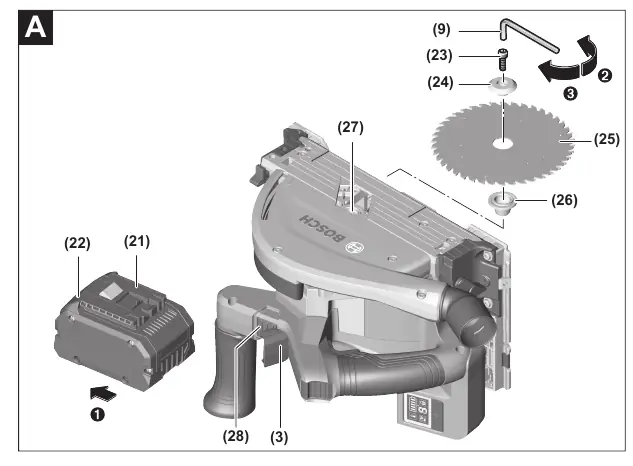

Wymiana tarczy

1. Przełożyć dźwignię (3) do przodu.
2. Przesunąć blokadę włącznika (2) do przodu i docisnąć pilarkę do podstawy (8), aż zablokuje się w pozycji wymiany tarczy.
3. Nacisnąć przycisk blokady wrzeciona (28).
4. Odkręcić śrubę mocującą (23) za pomocą klucza sześciokątnego (9).
5. Zdjąć kołnierz (24) i tarczę (25).
6. Założyć nową tarczę, pamiętając o zgodności kierunku obrotów.

Obsługa

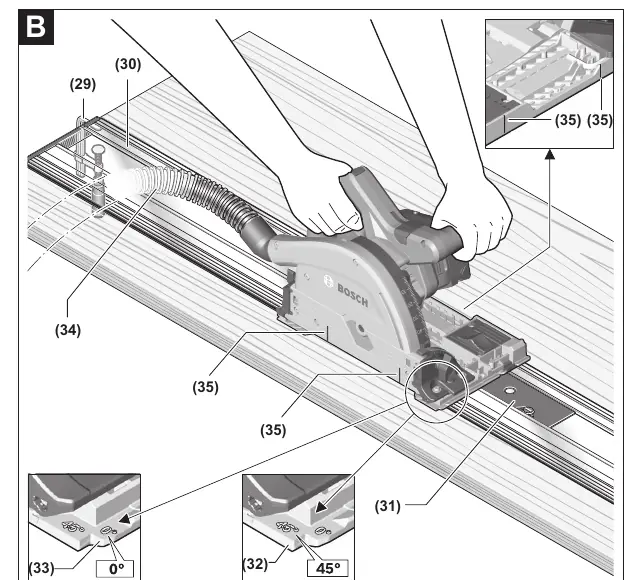

Ustawianie głębokości cięcia

Należy dostosować głębokość cięcia do grubości obrabianego elementu. Użyj suwaka (36), aby ustawić żądaną głębokość na skali (10).

Ustawianie kąta cięcia

Poluzuj śruby motylkowe (13) i (16), ustaw żądany kąt na skali (11) i dokręć śruby.

Uruchamianie

Aby włączyć urządzenie, naciśnij blokadę włącznika (2), a następnie włącznik (1). Urządzenie posiada system Constant Electronic, który utrzymuje stałą prędkość obrotową pod obciążeniem.

Konserwacja

Należy regularnie czyścić urządzenie, w szczególności osłonę (15), wyrzutnik wiórów (18) oraz podstawę. Nie należy używać środków czyszczących zawierających kwasy.
