Instrukcja obsługi wyrzynarki akumulatorowej Bosch UniversalSaw 18V-100
Szybki przewodnik po instrukcji obsługi wyrzynarki akumulatorowej Bosch UniversalSaw 18V-100. Dowiedz się, jak bezpiecznie montować brzeszczoty, ustawiać kąt cięcia, korzystać z systemu Cut Control oraz dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch UniversalSaw 18V-100 to akumulatorowa wyrzynarka przeznaczona do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy. Urządzenie umożliwia cięcie proste i krzywoliniowe z kątem nachylenia do 45 stopni. str. 9, 17
Najważniejsze czynności
- Wymiana brzeszczotu str. 11, 18
- Ustawianie kąta cięcia str. 12, 20
Pierwsze uruchomienie
- Naładuj akumulator w ładowarce przed pierwszym użyciem. str. 10, 18
Problemy i rozwiązania
Urządzenie wyłącza się automatycznie
Akumulator jest rozładowany lub temperatura jest poza zakresem. Pozwól akumulatorowi ostygnąć lub naładuj go.
str. 10, 18Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 10, 17 |
| Liczba skoków | 0–2600 min-1 | Prędkość na biegu jałowym | str. 10, 17 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 7, 8, 15, 16
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Bosch UniversalSaw 18V-100 to akumulatorowa wyrzynarka przeznaczona do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy. Przed rozpoczęciem pracy należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatora oraz wymiany brzeszczotów.
Opis urządzenia

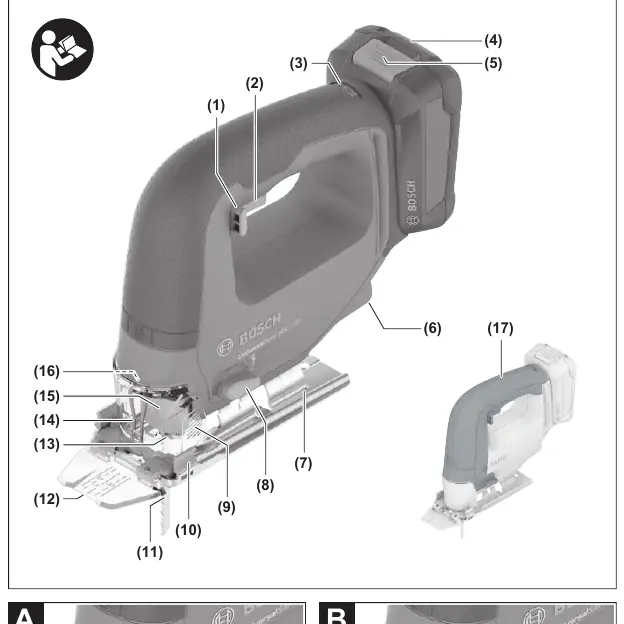

Urządzenie wyposażone jest w system Cut Control ułatwiający prowadzenie wzdłuż linii cięcia, regulację ruchu oscylacyjnego (pendelung) oraz możliwość ustawienia kąta cięcia do 45 stopni.
Montaż i przygotowanie
- Akumulator: Przed przystąpieniem do jakichkolwiek prac przy urządzeniu (konserwacja, wymiana narzędzi itp.) oraz na czas transportu i przechowywania należy wyjąć akumulator.
- Wymiana brzeszczotu: Podczas montażu lub wymiany brzeszczotu należy nosić rękawice ochronne. Brzeszczot należy wsunąć do uchwytu (15) aż do oporu, upewniając się, że jego grzbiet znajduje się w rowku rolki prowadzącej (13).
- Akcesoria: Można zamontować stopkę ślizgową (19) dla ochrony delikatnych powierzchni oraz osłonę przeciwodpryskową (20) dla czystszego cięcia.
Obsługa
- Regulacja oscylacji: Za pomocą dźwigni (8) można ustawić jeden z czterech stopni oscylacji, co pozwala na optymalne dostosowanie prędkości i jakości cięcia do materiału.
- Ustawianie kąta cięcia: Podstawę (7) można odchylić do 45 stopni w prawo lub w lewo.
- Odsysanie pyłu: Przed podłączeniem odkurzacza należy zamontować osłonę (9).
Wskazówki dotyczące pracy
W przypadku cięcia metalu należy stosować chłodziwo lub smar wzdłuż linii cięcia. Do cięć wgłębnych (tylko w miękkich materiałach jak drewno czy gips) należy używać krótkich brzeszczotów.
Konserwacja
Należy regularnie czyścić uchwyt brzeszczotu oraz smarować rolkę prowadzącą (13) kroplą oleju. W przypadku silnego zabrudzenia należy skontaktować się z autoryzowanym serwisem Bosch.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w uchwycie.
Słaba jakość cięcia
Sprawdź, czy brzeszczot jest ostry i czy nie jest wygięty. Upewnij się, że używasz odpowiedniego brzeszczotu do danego materiału.
Nadmierne nagrzewanie się urządzenia
Zmniejsz obciążenie lub pozwól urządzeniu ostygnąć, pracując przez ok. 3 minuty na biegu jałowym z maksymalną liczbą skoków.
Przed użyciem
- Naładuj akumulator
- Wybierz odpowiedni brzeszczot
- Sprawdź, czy brzeszczot jest dobrze zamocowany
- Ustaw odpowiedni kąt cięcia
- Podłącz odsysanie pyłu (opcjonalnie)
Parametry w praktyce
- Napięcie (18V)
- Napięcie znamionowe akumulatora.
- Liczba skoków (0–2600 min-1)
- Prędkość pracy urządzenia regulowana naciskiem na włącznik.
- Maks. głębokość cięcia (100 mm w drewnie)
- Maksymalna grubość materiału, jaki można przeciąć.
Ilustracje i schematy
- Obraz A: Montaż brzeszczotu
- Obraz D: Montaż stopki ślizgowej
- Obraz E: Montaż osłony przeciwodpryskowej
- Obraz I: Podłączenie odsysania pyłu
- Obraz J: Ustawianie kąta cięcia i przesuwanie podstawy
Zgodność modelu
- Używaj tylko akumulatorów PBA 18V...W-.
- Niektóre ładowarki (AL 1814 CV, AL 1820 CV, AL 1860 CV) nie są kompatybilne z akumulatorami PBA.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
