Instrukcja obsługi pilarki szablastej akumulatorowej HiKOKI CR 18DBL
Poznaj funkcje i zasady bezpiecznej obsługi pilarki szablastej akumulatorowej HiKOKI CR 18DBL. Instrukcja zawiera wskazówki dotyczące wymiany brzeszczotów, trybów pracy, ładowania akumulatora oraz rozwiązywania problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka szablasta HiKOKI CR 18DBL to akumulatorowe narzędzie do cięcia metalu, drewna i tworzyw sztucznych. Obsługa wymaga naładowania akumulatora, poprawnego montażu brzeszczotu oraz wyboru odpowiedniego trybu pracy (niski, średni, wysoki lub auto). str. 6, 8
Najważniejsze czynności
- Montaż brzeszczotu str. 3, 15
- Ładowanie akumulatora str. 6, 7
Pierwsze uruchomienie
- Naładuj akumulator za pomocą ładowarki UC18YFSL lub UC18YSL3, zamontuj odpowiedni brzeszczot, upewniając się, że jest zablokowany, a następnie uruchom narzędzie przełącznikiem spustowym. str. 6, 8, 15
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź stan naładowania akumulatora.
str. 11
Narzędzie nagle się zatrzymuje
Przeciążenie lub przegrzanie. Odczekaj, aż ostygnie.
str. 11Konserwacja i reset
- Regularnie czyść narzędzie z pyłu i trocin, sprawdzaj dokręcenie śrub montażowych oraz stan brzeszczotu. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 6 |
| Skok | 32 mm | Długość skoku brzeszczotu | str. 6 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 1, 20
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pilarka szablasta HiKOKI CR 18DBL to profesjonalne narzędzie akumulatorowe przeznaczone do cięcia metalu, drewna oraz tworzyw sztucznych. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi akumulatorów litowo-jonowych. Narzędzie wyposażone jest w funkcję ochrony silnika przed przeciążeniem oraz przegrzaniem.
Opis urządzenia
Główne elementy pilarki obejmują:
- Uchwyt główny i przednią osłonę
- Włącznik spustowy z blokadą
- Dźwignię mocowania brzeszczotu
- Regulowaną stopę (bazę)
- Oświetlenie LED
- Wskaźnik trybu pracy
Ładowanie akumulatora
Urządzenie współpracuje z ładowarkami HiKOKI (np. UC18YFSL, UC18YSL3). Proces ładowania sygnalizowany jest diodami LED na ładowarce. Należy unikać ładowania akumulatora w ekstremalnych temperaturach. Po zakończeniu ładowania należy odłączyć przewód zasilający.
Obsługa i tryby pracy

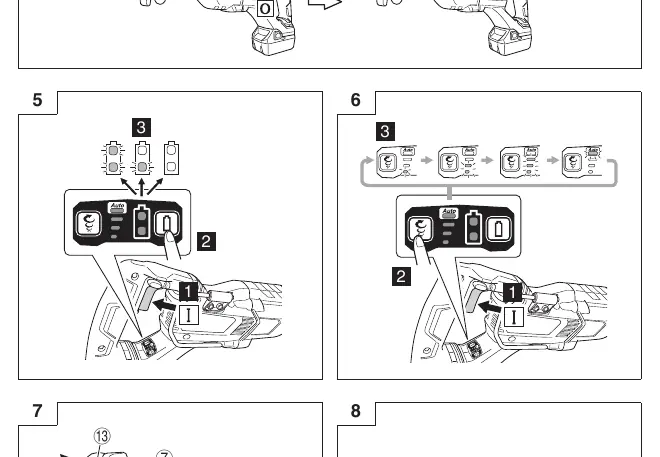

Pilarka oferuje kilka trybów pracy, które można zmieniać za pomocą przełącznika trybu (przy zwolnionym włączniku):
- Tryb transmisji: Trzy poziomy prędkości (niska, średnia, wysoka).
- Tryb Auto: Automatycznie dostosowuje prędkość obrotową do obciążenia, co pozwala na oszczędność energii i redukcję hałasu.
Uwaga: Nie należy ciąć stali nierdzewnej w trybie Auto.
Wymiana brzeszczotu
Aby zamontować lub wymienić brzeszczot, należy obrócić dźwignię mocującą, włożyć brzeszczot do otworu i upewnić się, że jest zablokowany. Po użyciu brzeszczot może być gorący – należy zachować ostrożność.
Konserwacja i przechowywanie
- Regularnie czyść narzędzie z pyłu i trocin, szczególnie w okolicach tłoka.
- Sprawdzaj dokręcenie śrub montażowych.
- Przechowuj narzędzie w miejscu niedostępnym dla dzieci, w temperaturze poniżej 40°C.
- Używaj tylko oryginalnych akumulatorów HiKOKI.
Praktyczna pomoc
Typowe problemy
Narzędzie nagle się zatrzymuje
Sprawdź, czy narzędzie nie jest przeciążone lub czy akumulator nie jest przegrzany. Odczekaj, aż ostygnie.
Brzeszczot wypada lub nie daje się zamontować
Upewnij się, że używasz odpowiedniego brzeszczotu i sprawdź, czy otwór mocujący nie jest zużyty.
Akumulator nie ładuje się
Sprawdź, czy akumulator jest poprawnie włożony i czy w złączu nie ma ciał obcych.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy brzeszczot jest poprawnie zamontowany i zablokowany.
- Upewnij się, że w miejscu pracy nie ma ukrytych przewodów elektrycznych.
- Załóż okulary ochronne.
- Sprawdź, czy przełącznik działa poprawnie.
Parametry w praktyce
- Prędkość bez obciążenia
- 0 - 2500 min-1 (regulowana).
Ilustracje i schematy

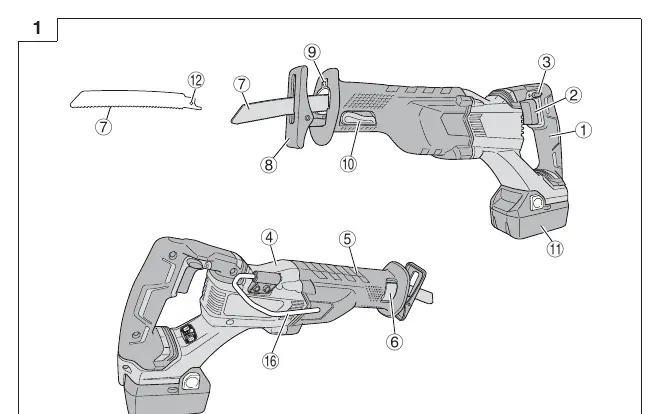

- Rysunek 1: Schemat budowy urządzenia z oznaczeniem części.
- Rysunek 7: Instrukcja montażu brzeszczotu.
- Rysunek 17: Sygnalizacja świetlna LED informująca o ochronie narzędzia.
Zgodność modelu
- Używaj tylko oryginalnych akumulatorów HiKOKI.
- Kompatybilne ładowarki: UC18YFSL, UC18YSL3.
