Instrukcja obsługi akumulatorowej pilarki tarczowej HiKOKI C 1806DA
Szybki przewodnik po instrukcji obsługi akumulatorowej pilarki tarczowej HiKOKI C 1806DA. Zawiera informacje o montażu, bezpiecznej obsłudze, konserwacji i rozwiązywaniu problemów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Akumulatorowa pilarka tarczowa HiKOKI C 1806DA służy do cięcia drewna. Przed użyciem należy naładować akumulator, sprawdzić stan tarczy i upewnić się, że osłony działają poprawnie. str. 11, 12, 13
Najważniejsze czynności

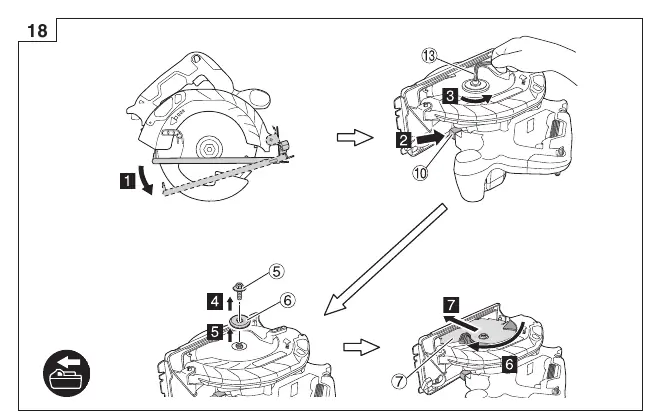

- Wymiana tarczy str. 5
- Ładowanie akumulatora str. 12, 13
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 12
Problemy i rozwiązania
Narzędzie nie działa
Naładuj akumulator lub sprawdź, czy jest poprawnie włożony.
str. 15Konserwacja i reset
- Po 50 godzinach pracy oczyść silnik przedmuchując otwory wentylacyjne suchym powietrzem. str. 14
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania | str. 12 |
| Prędkość bez obciążenia | 3800 min-1 | Prędkość obrotowa tarczy | str. 12 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 1, 11
- Montaż i obsługa str. 2, 3, 4, 5
- Konserwacja str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Akumulatorowa pilarka tarczowa HiKOKI C 1806DA jest przeznaczona do cięcia różnych rodzajów drewna. Przed przystąpieniem do pracy należy upewnić się, że akumulator jest w pełni naładowany, a tarcza tnąca jest ostra i poprawnie zamontowana. Zawsze należy stosować środki ochrony osobistej, takie jak okulary ochronne i ochrona słuchu.
Opis urządzenia
Urządzenie składa się z głównego korpusu z silnikiem, uchwytu, podstawy, tarczy tnącej oraz dolnej osłony. Na obudowie znajduje się panel przełączników oraz wskaźnik poziomu naładowania akumulatora.
Montaż i obsługa
Przed rozpoczęciem pracy należy ustawić głębokość cięcia oraz kąt nachylenia tarczy. Użyj dźwigni głębokości cięcia oraz śruby motylkowej nachylenia do dokonania regulacji. Prowadnica może być zamontowana w celu ułatwienia prostego cięcia.
Konserwacja i czyszczenie
Regularnie sprawdzaj stan tarczy tnącej i wymieniaj ją, jeśli jest stępiona lub uszkodzona. Sprawdzaj dokręcenie wszystkich śrub montażowych. Po 50 godzinach pracy należy oczyścić silnik, przedmuchując otwory wentylacyjne suchym powietrzem. Regularnie czyść wnętrze osłony tarczy z nagromadzonych trocin.
Bezpieczeństwo
Zawsze trzymaj pilarkę obiema rękami. Unikaj sytuacji, w których tarcza może się zakleszczyć, co prowadzi do niebezpiecznego zjawiska odrzutu. Nigdy nie trzymaj obrabianego przedmiotu w rękach ani na nogach podczas cięcia.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest w pełni naładowany i poprawnie włożony do urządzenia.
Narzędzie nagle się zatrzymuje
Może to być spowodowane przeciążeniem lub przegrzaniem. Zwolnij przełącznik i usuń przyczynę przeciążenia lub odczekaj, aż akumulator ostygnie.
Słaba jakość cięcia
Tarcza może być stępiona lub uszkodzona. Wymień tarczę na nową lub naostrz ją.
Przed użyciem
- Sprawdź naładowanie akumulatora
- Upewnij się, że tarcza jest ostra i poprawnie zamontowana
- Sprawdź, czy osłona dolna porusza się swobodnie
- Upewnij się, że w materiale nie ma gwoździ ani innych ciał obcych
- Załóż okulary ochronne i ochronę słuchu
Parametry w praktyce
- Prędkość bez obciążenia
- 3800 min-1 - prędkość obrotowa tarczy
- Głębokość cięcia 90°
- Maksymalna głębokość cięcia prostopadłego: 57 mm
Ilustracje i schematy

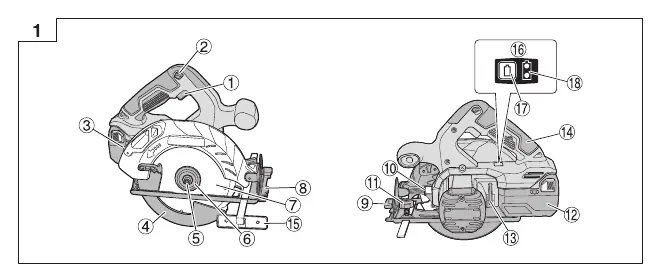

- Fig. 1: Schemat części urządzenia
- Fig. 9: Regulacja kąta nachylenia
- Fig. 13: Regulacja głębokości cięcia
- Fig. 25: Czyszczenie dolnej osłony
Zgodność modelu
- Kompatybilne z akumulatorami serii BSL18xx oraz Multi Volt
