Instrukcja obsługi wyrzynarki akumulatorowej Bosch PST 18 LI
Szybki przewodnik po instrukcji obsługi wyrzynarki akumulatorowej Bosch PST 18 LI. Dowiedz się, jak bezpiecznie montować brzeszczot, ustawiać kąt cięcia, korzystać z systemu Cut Control i dbać o urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wyrzynarka Bosch PST 18 LI to akumulatorowe narzędzie przeznaczone do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy. str. 10
Najważniejsze czynności
- Montaż brzeszczotu str. 12
- Ustawianie kąta cięcia str. 13
Pierwsze uruchomienie
- Naładuj akumulator w ładowarce przed pierwszym użyciem. str. 12
Problemy i rozwiązania
Narzędzie przestaje się poruszać (automatyczne wyłączenie)
Akumulator jest rozładowany lub zadziałał układ ochronny (ECP). Naładuj akumulator.
str. 12Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe | str. 11 |
Gdzie szukać w PDF
- Schemat budowy str. 4
- Montaż i obsługa str. 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wyrzynarka akumulatorowa Bosch PST 18 LI jest przeznaczona do cięcia drewna, tworzyw sztucznych, metalu, płyt ceramicznych i gumy. Przed pierwszym użyciem należy w pełni naładować akumulator. Urządzenie posiada system Cut Control ułatwiający prowadzenie linii cięcia oraz regulację ruchu oscylacyjnego.
Opis urządzenia
Główne elementy wyrzynarki to:
- Włącznik/wyłącznik z blokadą
- Wskaźnik naładowania akumulatora
- Stopa z regulacją kąta cięcia
- Uchwyt brzeszczotu
- System Cut Control (okienko i stopka)
- Magazynek na brzeszczoty
Montaż i przygotowanie
Ładowanie akumulatora: Akumulator dostarczany jest w stanie częściowo naładowanym. Przed pierwszym użyciem należy go w pełni naładować w dedykowanej ładowarce.
Wymiana brzeszczotu:
- Załóż rękawice ochronne.
- Przesuń uchwyt brzeszczotu (17) do góry.
- Wsuń brzeszczot (14) zębami w kierunku cięcia do oporu.
- Upewnij się, że grzbiet brzeszczotu znajduje się w rowku rolki prowadzącej (12).
Obsługa
Regulacja ruchu oscylacyjnego: Za pomocą dźwigni (10) można ustawić jeden z czterech stopni oscylacji, co pozwala dostosować prędkość i jakość cięcia do materiału.

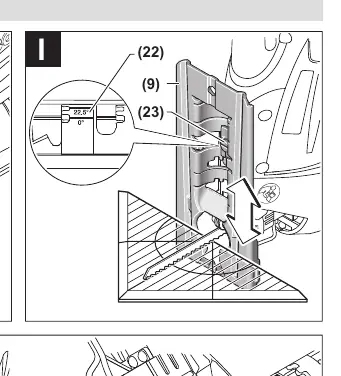

Ustawianie kąta cięcia: Stopę (9) można pochylić w zakresie do 45° w prawo lub w lewo. Należy poluzować śrubę (23), ustawić żądany kąt według skali (22) i ponownie dokręcić śrubę.
Cięcie wgłębne: Możliwe tylko w miękkich materiałach (drewno, płyty gipsowo-kartonowe) przy kącie cięcia 0°.
Konserwacja
Należy regularnie czyścić uchwyt brzeszczotu oraz otwory wentylacyjne. Rolkę prowadzącą (12) należy okresowo smarować kroplą oleju. W przypadku zużycia rolki, należy ją wymienić w autoryzowanym serwisie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie włącza się
Sprawdź naładowanie akumulatora i jego poprawne osadzenie w uchwycie.
Brzeszczot wypada z uchwytu
Upewnij się, że brzeszczot został wsunięty do oporu i poprawnie zablokowany w uchwycie.
Słabe odsysanie pyłu
Sprawdź, czy wylot wiórów nie jest zatkany i czy system odsysania jest poprawnie podłączony.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy brzeszczot jest ostry i nieuszkodzony.
- Upewnij się, że stopa urządzenia jest czysta.
- Sprawdź, czy system odsysania pyłu jest podłączony (jeśli używany).
Parametry w praktyce
- Napięcie znamionowe
- 18V - zasilanie akumulatorowe.
- Prędkość skokowa
- 0-2400 min-1 - regulowana siłą nacisku na włącznik.
- Maks. głębokość cięcia w drewnie
- 80 mm.
Ilustracje i schematy

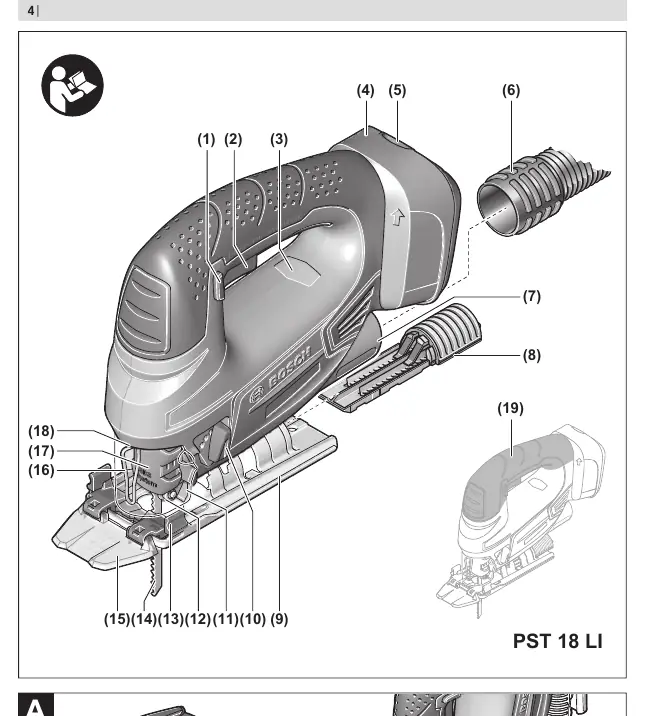

- Strona 4 zawiera schemat budowy urządzenia z ponumerowanymi elementami.
- Strona 5 pokazuje procedurę montażu brzeszczotu (B, C) oraz osłony przeciwodpryskowej (E).
- Strona 6 ilustruje ustawianie kąta cięcia (I) oraz montaż systemu Cut Control (J).
Zgodność modelu
- Używaj tylko akumulatorów PBA 18V.
- Ładowarki AL 1814 CV, AL 1820 CV, AL 1860 CV nie są kompatybilne z akumulatorem PBA.
