Instrukcja obsługi gazowego podgrzewacza wody Bosch AquaStar 125B

Najważniejsze informacje z instrukcji

Bosch AquaStar 125B to gazowy podgrzewacz wody typu przepływowego. Urządzenie wymaga profesjonalnej instalacji przez wykwalifikowanego technika. Uwaga: Nieprawidłowa instalacja, regulacja lub serwis mogą prowadzić do pożaru, wybuchu, obrażeń ciała lub śmierci. Urządzenie nie jest przeznaczone do użytku w domach mobilnych, przyczepach kempingowych ani na zewnątrz. W przypadku wyczucia gazu należy natychmiast zamknąć dopływ gazu, nie używać żadnych przełączników elektrycznych ani telefonów w budynku i skontaktować się z dostawcą gazu lub strażą pożarną.

Instalacja i montaż

Urządzenie należy montować na ścianie za pomocą dołączonych haków, zachowując odpowiednie odstępy od materiałów łatwopalnych: 12 cali (306 mm) od góry, 4 cale (102 mm) z przodu i po bokach, 0 cali z tyłu oraz 12 cali (306 mm) od podłogi. Ściana musi być odpowiednio przygotowana (np. z użyciem płyty wsporczej, jeśli ściana jest z płyt gipsowo-kartonowych). Należy zapewnić odpowiednią wentylację i dopływ powietrza do spalania. System wentylacyjny musi być zaprojektowany tak, aby zapewnić pozytywny ciąg i usuwać spaliny na zewnątrz.

Podłączenie gazu i wody

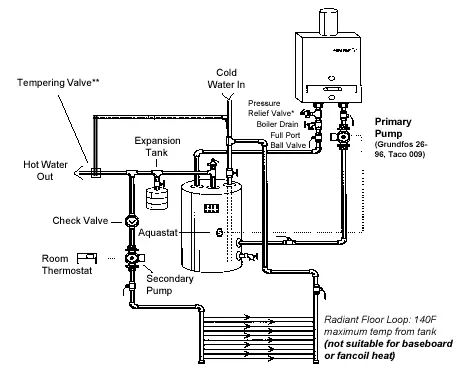

Przed podłączeniem gazu należy sprawdzić tabliczkę znamionową, aby upewnić się, że urządzenie jest przystosowane do używanego rodzaju gazu (LPG lub gaz ziemny). W zestawie znajduje się regulator ciśnienia gazu, który musi zostać zainstalowany przed podłączeniem linii zasilającej. W przypadku wody, wlot zimnej wody znajduje się po prawej stronie, a wylot ciepłej po lewej. Zaleca się stosowanie rur miedzianych i płukanie instalacji przed podłączeniem. Wymagane jest zainstalowanie zaworu bezpieczeństwa (PRV) na linii ciepłej wody.

Obsługa urządzenia

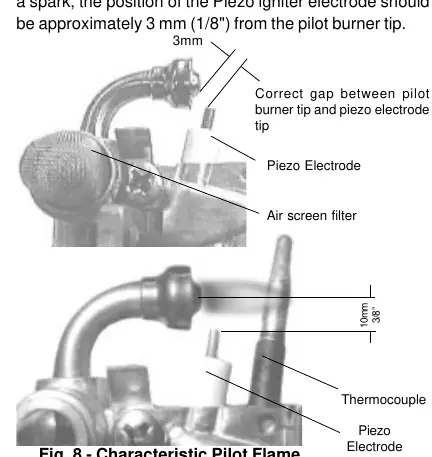

Urządzenie posiada piezoelektryczny zapalnik do uruchomienia płomienia pilotowego. Aby uruchomić podgrzewacz: upewnij się, że system jest napełniony wodą, otwórz dopływ zimnej wody, otwórz kran z ciepłą wodą, aby usunąć powietrze. Następnie wciśnij przycisk gazu, przytrzymaj go, wciśnij przycisk zapalnika, obserwuj płomień przez wziernik i przytrzymaj przycisk gazu przez co najmniej 10-15 sekund po zapaleniu. Po zapaleniu płomienia pilotowego wciśnij przycisk ON. Urządzenie uruchomi się automatycznie po odkręceniu kranu z ciepłą wodą.

Konserwacja i serwis

Zaleca się coroczną kontrolę i czyszczenie urządzenia przez wykwalifikowany serwis. Czynności obejmują sprawdzenie systemu wentylacji, czyszczenie palnika głównego, czyszczenie filtra wody oraz kontrolę zaworu wodnego. W obszarach z twardą wodą może być konieczne okresowe odkamienianie wężownic grzewczych. W przypadku dłuższego nieużywania urządzenia w warunkach mrozu, należy całkowicie spuścić wodę z układu.

Rozwiązywanie problemów

Jeśli płomień pilotowy nie chce się zapalić, sprawdź dopływ gazu i czy przycisk gazu jest wciśnięty w odpowiedniej pozycji. Jeśli palniki nie zapalają się po odkręceniu ciepłej wody, sprawdź, czy przepływ wody jest wystarczający (minimum 1.8 gal/min), czy filtr wody nie jest zatkany oraz czy nie ma "przejścia" (crossover) w instalacji hydraulicznej, które miesza wodę zimną z ciepłą.
