Instrukcja obsługi podgrzewacza wody Bosch C 950 / C 1050 ES
Kompletny przewodnik instalacji i obsługi podgrzewacza wody Bosch C 950 / C 1050 ES. Dowiedz się, jak bezpiecznie zamontować urządzenie, skonfigurować wentylację, ustawić temperaturę oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podgrzewacz wody Bosch C 950 / C 1050 ES to gazowe urządzenie przepływowe. Instalacja musi być wykonana przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami. Urządzenie wymaga odpowiedniej wentylacji (koncentrycznej lub dwururowej) oraz prawidłowego podłączenia gazu i wody. str. 1, 15
Najważniejsze czynności
- Ustawianie temperatury str. 53
- Resetowanie urządzenia str. 55
Pierwsze uruchomienie
- Naciśnij przycisk On/Off, aby włączyć urządzenie. str. 53
Problemy i rozwiązania
A2 - Błąd ogranicznika spalin
Sprawdź ciągłość ogranicznika, sprawdź szczelność spalin, sprawdź połączenia przewodów.
str. 66Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| A2 | Błąd ogranicznika spalin (temperatura > 230°F) | Sprawdź ciągłość ogranicznika, szczelność spalin i połączenia. | str. 66 |
| A7 | Błąd czujnika temperatury wylotowej | Sprawdź połączenia czujnika, odkamień wymiennik. | str. 66 |
Konserwacja i reset
- Naciśnij przycisk reset, aby powrócić do normalnej pracy po usunięciu usterki. str. 55
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc wejściowa (C 950) | 175,000 BTU/hr | Maksymalna moc wejściowa | str. 10 |
| Moc wejściowa (C 1050) | 199,000 BTU/hr | Maksymalna moc wejściowa | str. 10 |
Gdzie szukać w PDF
- Instalacja str. 15, 40
- Konserwacja str. 56, 60
- Rozwiązywanie problemów str. 63, 69
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podgrzewacz wody Bosch C 950 / C 1050 ES to gazowe urządzenie przepływowe. Instalacja musi być wykonana wyłącznie przez wykwalifikowanego instalatora zgodnie z lokalnymi przepisami. Urządzenie wymaga odpowiedniej wentylacji (koncentrycznej lub dwururowej) oraz prawidłowego podłączenia gazu i wody. Przed przystąpieniem do jakichkolwiek prac serwisowych należy odłączyć zasilanie elektryczne i zamknąć zawór gazu.
Opis urządzenia
Urządzenie wyposażone jest w elektroniczny zapłon, modulowany zawór gazowy oraz wyświetlacz LCD do sterowania temperaturą i diagnostyki. Posiada wbudowane zabezpieczenia, takie jak czujnik temperatury wlotowej/wylotowej, czujnik spalin oraz zabezpieczenie przed zamarzaniem.
Instalacja
- Wentylacja: Urządzenie może być zainstalowane jako system z zamkniętą komorą spalania (dwururowy lub koncentryczny). Należy przestrzegać wytycznych dotyczących długości rur i liczby kolanek.
- Podłączenie gazu: Wymagany jest zawór odcinający gaz w łatwo dostępnym miejscu. Średnica wewnętrzna złącza musi wynosić co najmniej 3/4 cala.
- Podłączenie wody: Należy zainstalować zawory odcinające na wlocie zimnej i wylocie ciepłej wody. Nie należy stosować rur z tworzyw sztucznych (PEX) bezpośrednio przy urządzeniu.
- Elektryka: Wymagane zasilanie 120VAC / 60Hz z uziemieniem.
Obsługa
Użytkownik może ustawić żądaną temperaturę wody za pomocą przycisków na panelu sterowania. Wyświetlacz LCD pokazuje aktualną temperaturę, stan pracy oraz kody błędów w przypadku awarii.
Konserwacja
- Coroczny przegląd: Należy sprawdzać system wentylacji, komorę spalania, palnik oraz filtr wody.
- Odkamienianie: W obszarach z twardą wodą konieczne może być okresowe płukanie wymiennika ciepła roztworem odkamieniającym.
- Syfon kondensatu: Należy regularnie sprawdzać poziom wody w syfonie i czyścić go w razie potrzeby.
Rozwiązywanie problemów
W przypadku wystąpienia błędu na wyświetlaczu LCD, należy zapisać kod błędu i sprawdzić sekcję diagnostyczną w instrukcji. Częste problemy obejmują brak zapłonu (sprawdź dopływ gazu i powietrza), zbyt niską temperaturę wody (sprawdź filtr wlotowy) lub hałas podczas pracy (sprawdź szczelność systemu spalinowego).
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Palnik nie zapala się przy włączonej ciepłej wodzie
Sprawdź zasilanie, upewnij się, że przepływ wody przekracza 0.5 GPM, sprawdź filtr wlotowy i czy nie ma zatorów w instalacji.
Woda jest zbyt gorąca
Obniż ustawioną temperaturę na panelu sterowania lub sprawdź, czy nie ma zatorów w instalacji.
Woda nie jest wystarczająco gorąca
Podnieś ustawioną temperaturę, sprawdź filtr wlotowy, upewnij się, że ciśnienie gazu jest prawidłowe.
Hałas podczas pracy
Sprawdź szczelność pokrywy spalania, upewnij się, że wentylacja jest prawidłowo zainstalowana i drożna.
Przed użyciem
- Sprawdź, czy typ gazu (propan/gaz ziemny) jest zgodny z instalacją
- Upewnij się, że urządzenie jest zainstalowane przez wykwalifikowanego instalatora
- Sprawdź drożność systemu wentylacyjnego
- Upewnij się, że ciśnienie wody i gazu jest w normie
Parametry w praktyce
- Maksymalny przepływ
- Zależny od wzrostu temperatury (np. 13.1 GPM przy 25°F dla C 950 ES)
- Zakres temperatury
- 100-140°F (38-60°C)
Ilustracje i schematy
- Fig. 6: Wymiary urządzenia i minimalne odstępy montażowe.
- Fig. 34: Schemat podłączenia gazu z zaworem odcinającym.
- Fig. 37: Schemat podłączenia hydraulicznego z zaworami odcinającymi i zaworem bezpieczeństwa.

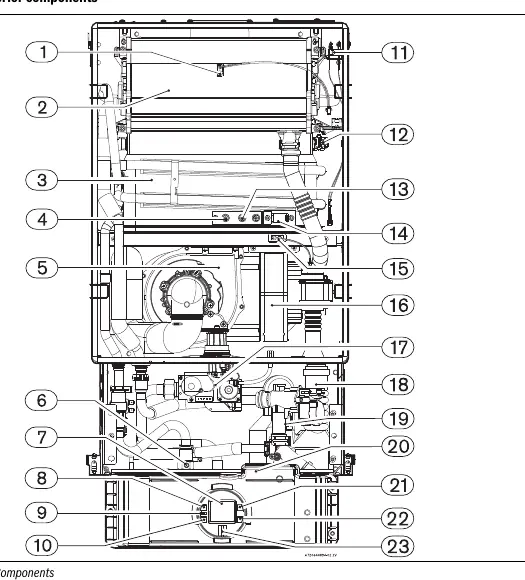

- Fig. 80: Schemat komponentów wewnętrznych urządzenia.
Zgodność modelu
- Nie używać w domach mobilnych, na łodziach ani w instalacjach mobilnych.
- Nie używać powyżej 8000 stóp (ok. 2438 m) n.p.m.
- Wymagane użycie zaworu mieszającego, jeśli temperatura wody wlotowej przekracza 140°F (60°C).
