Instrukcja obsługi kompresora powietrza California Air Tools 15020C
Szybki przewodnik po instrukcji obsługi kompresora California Air Tools 15020C. Dowiedz się, jak poprawnie złożyć urządzenie, przeprowadzić test, dbać o konserwację zbiornika oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kompresor California Air Tools 15020C to urządzenie bezolejowe o pojemności zbiornika 15 galonów (ok. 57 litrów). Przed użyciem należy upewnić się, że urządzenie jest ustawione na płaskiej powierzchni (nachylenie nie większe niż 15 stopni) i ma zapewnioną odpowiednią wentylację (minimum 2 stopy wolnej przestrzeni wokół). Urządzenie wymaga dedykowanego obwodu elektrycznego 15A. W przypadku użycia przedłużacza, musi on mieć maksymalnie 25 stóp (7,6 m) długości i przekrój co najmniej 14 gauge.
Opis i elementy zestawu
Zestaw zawiera kompresor, dwa filtry powietrza oraz zestaw montażowy kółek i stopek. Szczegółowy wykaz części znajduje się w sekcji z rysunkiem technicznym (exploded view), który ułatwia identyfikację elementów serwisowych.
Montaż i przygotowanie do pracy
Przed pierwszym użyciem należy wykonać następujące czynności:
- Instalacja filtrów powietrza: Wkręć filtry powietrza w porty na górze głowicy silnika.
- Montaż kółek: Użyj śrub #56, podkładek #68, nakrętek #70 oraz kółek #57 zgodnie z instrukcją montażu na tylnej części zbiornika.
- Montaż stopek: Zamontuj stopki amortyzujące (#67) z przodu zbiornika za pomocą śrub #69, podkładek #68 i nakrętek #70.
Pierwsze uruchomienie
Przed regularnym użytkowaniem należy przeprowadzić test:
- Ustaw włącznik w pozycji OFF i podłącz urządzenie do zasilania.
- Włącz kompresor (pozycja ON).
- Obserwuj manometr – ciśnienie powinno wzrosnąć do 130 PSI, po czym wyłącznik ciśnieniowy automatycznie wyłączy silnik.
- Jeśli urządzenie działa poprawnie, można przystąpić do codziennej eksploatacji.
Codzienna obsługa
Podczas pracy należy pamiętać o:
- Spuszczaniu wody ze zbiornika codziennie lub po każdym użyciu, aby zapobiec korozji.
- Regularnym sprawdzaniu szczelności połączeń.
- Nieprzekraczaniu czasu pracy ciągłej powyżej 1 godziny.
- Wyłączaniu urządzenia i spuszczaniu ciśnienia przed przechowywaniem.
Konserwacja i czyszczenie
Regularna konserwacja obejmuje:
- Czyszczenie filtrów: Jeśli filtr jest zatkany, należy go zdjąć, przedmuchać lub wyczyścić, a w razie potrzeby wymienić na nowy.
- Sprawdzanie wycieków: Użyj wody z mydłem na połączeniach; jeśli pojawią się bąbelki, należy dokręcić lub wymienić uszkodzony element.
- Czyszczenie zewnętrzne: Używaj miękkiej szczotki lub wilgotnej szmatki z biodegradowalnym rozpuszczalnikiem. Nie używaj benzyny ani alkoholu.
Rozwiązywanie problemów
W przypadku problemów z ciśnieniem (spadek w zbiorniku) sprawdź szczelność połączeń. Jeśli kompresor nie startuje, przyczyną może być zadziałanie zabezpieczenia termicznego z powodu przegrzania lub zbyt niskiego napięcia (np. przez zbyt długi przedłużacz). W przypadku metalicznych dźwięków lub braku osiągania maksymalnego ciśnienia, należy skontaktować się z serwisem.
Informacje o producencie
California Air Tools
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w zbiorniku
Sprawdź szczelność połączeń za pomocą wody z mydłem i dokręć nieszczelne elementy.
Kompresor nie uruchamia się
Sprawdź, czy zadziałało zabezpieczenie termiczne (przegrzanie). Pozwól silnikowi ostygnąć. Upewnij się, że używasz odpowiedniego przedłużacza (max 25ft, 14 gauge).
Metaliczne dźwięki podczas pracy
Możliwe uszkodzenie uszczelki głowicy lub zaworu. Zatrzymaj urządzenie i skontaktuj się z serwisem.
Kompresor nie osiąga maksymalnego ciśnienia
Możliwa awaria uszczelki głowicy lub zaworu. Skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy zbiornik nie jest uszkodzony.
- Upewnij się, że wszystkie rury są mocno dokręcone.
- Ustaw kompresor na płaskiej powierzchni (nachylenie < 15 stopni).
- Zainstaluj filtry powietrza.
- Upewnij się, że zawór spustowy jest zamknięty.
- Sprawdź, czy zasilanie elektryczne jest sprawne (dedykowany obwód 15A).
Parametry w praktyce
- Pojemność zbiornika
- 15 galonów (stalowy zbiornik).
- Ciśnienie wyłączenia
- 130 PSI (plus/minus 5 PSI).
- Ciśnienie ponownego uruchomienia
- 100 PSI (plus/minus 5 PSI).
Ilustracje i schematy

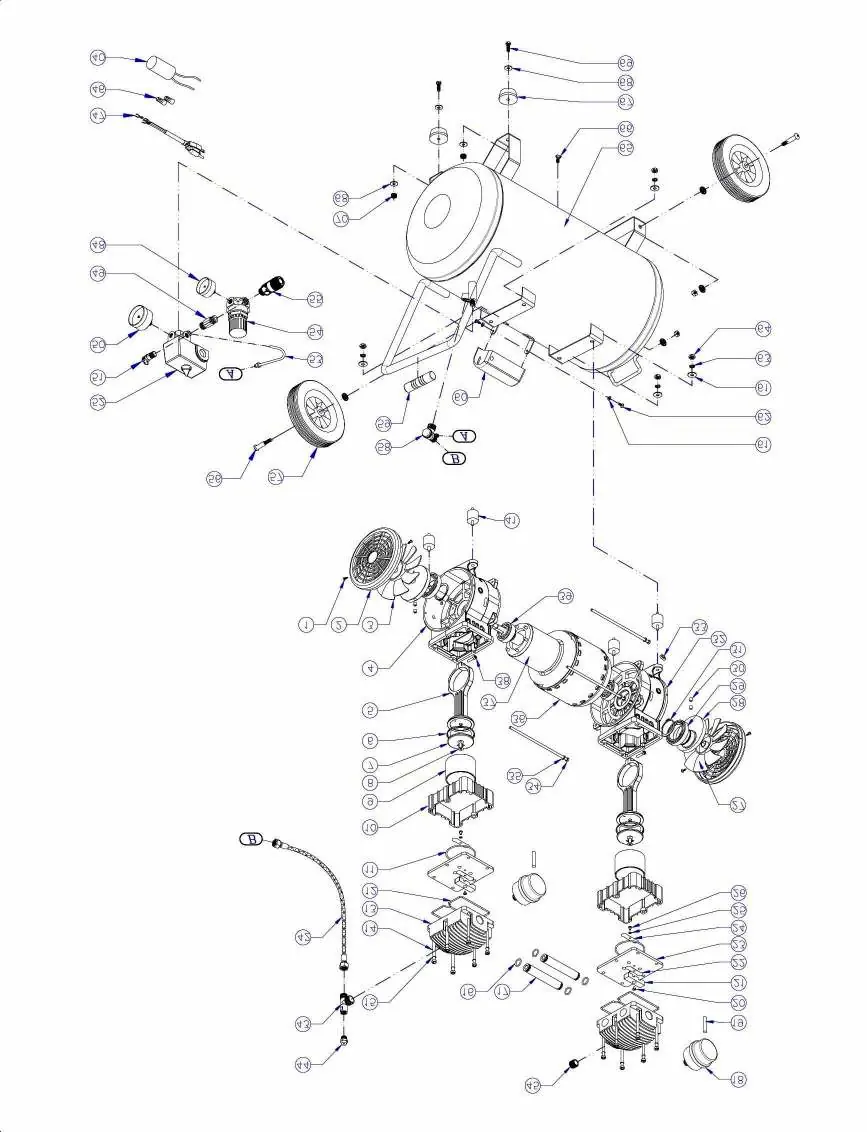

- Rysunek części (exploded view) na stronie 7 ułatwia identyfikację elementów przy zamawianiu części zamiennych.
- Schemat przepływu powietrza na stronie 14 pokazuje drogę powietrza od wlotu przez zbiornik do wyjścia.
- Schemat elektryczny na stronie 14 przedstawia połączenia silnika, kondensatora i zabezpieczenia termicznego.
Zgodność modelu
- Wymagane zasilanie: 120V.
- Przedłużacz: maksymalnie 25 stóp (7,6 m) długości, minimum 14 gauge.
- Nie używać adapterów wtyczki.
