Instrukcja obsługi cyfrowego pada perkusyjnego Chord DP-2

Poznaj funkcje cyfrowego pada perkusyjnego Chord DP-2. Instrukcja zawiera opis układu przycisków, konfigurację trybów metronomu, liczenia uderzeń i detekcji prędkości oraz dane techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby włączyć lub wyłączyć urządzenie Chord DP-2, przytrzymaj przycisk Start/Stop. Tryby pracy (metronom, liczenie, detekcja prędkości) zmienia się poprzez przytrzymanie przycisku MODE. str. 2, 3, 4

Najważniejsze czynności

Ładowanie urządzenia str. 2
Wybór trybu pracy str. 2, 3, 4
Resetowanie wyników str. 3, 4

Pierwsze uruchomienie

Naładuj urządzenie przed pierwszym użyciem, używając zasilacza 5V USB (2A) i kabla USB-C. str. 2

Problemy i rozwiązania

Brak dźwięku z głośnika

Odłącz słuchawki od gniazda 3.5mm, ponieważ ich podłączenie wyłącza wbudowany głośnik.

str. 2

Konserwacja i reset

Aby wyczyścić rekordy w trybie liczenia, przytrzymaj przycisk BEAT (clear) aż pojawi się napis 'Clr'. str. 3

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Akumulator	1300mA Li-ion	Wbudowany akumulator wielokrotnego ładowania	str. 4
Zakres tempa	40bpm - 208bpm	Dostępny zakres ustawień tempa	str. 4
Czas ładowania	2 godziny	Czas potrzebny do pełnego naładowania	str. 4

Gdzie szukać w PDF

Wprowadzenie i układ str. 2
Tryby pracy str. 3, 4
Dane techniczne str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

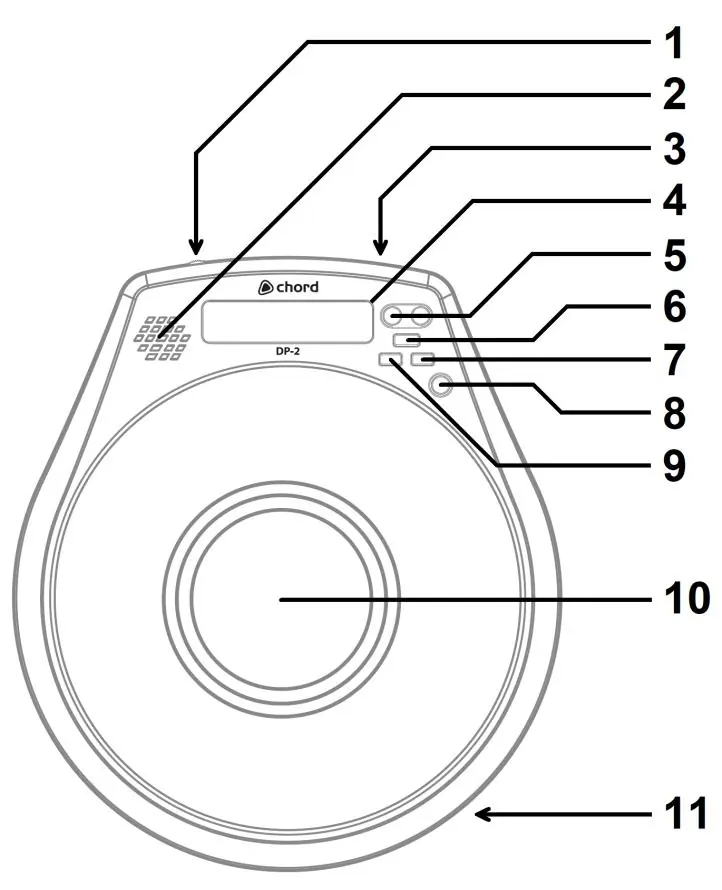

Układ przycisków i złączy urządzenia Chord DP-2

Strona 2

Strona 3

Strona 4

Najważniejsze informacje z instrukcji

Chord DP-2 to cyfrowy pad perkusyjny służący do treningu rytmu i szybkości. Urządzenie posiada wbudowany akumulator ładowany przez port USB-C. Przed pierwszym użyciem zaleca się pełne naładowanie urządzenia. Pad oferuje trzy główne tryby pracy: metronom, liczenie uderzeń oraz detekcję prędkości.

Opis urządzenia i układ elementów

Urządzenie posiada następujące elementy sterujące i złącza:

1. Pokrętło głośności (krawędź).
2. Wbudowany głośnik.
3. Port ładowania USB typu C (5V).
4. Podświetlany wyświetlacz LCD.
5. Przyciski wartości (+/-).
6. Przycisk MODE (tryb).
7. Przycisk BEAT (czyszczenie).
8. Przycisk Start/Stop (włączanie/wyłączanie).
9. Przycisk Rhythm (głos).
10. Powierzchnia uderzeniowa.
11. Wyjście słuchawkowe 3.5mm.

Pierwsze uruchomienie i konfiguracja

Aby włączyć urządzenie, należy przytrzymać przycisk Start/Stop. Wyświetlacz zaświeci się, pokazując poziom naładowania baterii w lewym górnym rogu. Jeśli bateria jest rozładowana, podłącz urządzenie do zasilacza USB 5V (zalecane 2A) za pomocą dołączonego przewodu USB A do C.

Pad należy umieścić na stabilnej powierzchni lub statywie perkusyjnym. W przypadku cichego ćwiczenia, podłącz słuchawki do gniazda 3.5mm, co automatycznie wyłączy wbudowany głośnik. Głośność regulowana jest pokrętłem na krawędzi urządzenia.

Tryby pracy

Przełączanie między trybami odbywa się poprzez przytrzymanie przycisku MODE.

Tryb metronomu

Wyświetla symbol metronomu i liczbę uderzeń na takt. Tempo (BPM) ustawia się przyciskami +/-. Przycisk Rhythm pozwala wybrać rodzaj rytmu oraz włączyć/wyłączyć licznik głosowy (angielski lub mandaryński). Przycisk MODE pozwala ustawić czas odliczania.

Tryb liczenia (Counting mode)

Służy jako test szybkości. Po ustawieniu czasu przyciskiem MODE, odliczanie rozpoczyna się od pierwszego uderzenia w pad. Po zakończeniu czasu wyświetlany jest wynik. Aby zresetować wynik, naciśnij Start/Stop. Aby wyczyścić rekordy, przytrzymaj przycisk BEAT.

Tryb detekcji prędkości (Speed detection mode)

Narzędzie treningowe pokazujące prędkość uderzeń w BPM. Pozwala na sprawdzenie stabilności tempa i szybkości gry. Czas treningu ustawia się przyciskiem MODE.

Konserwacja

Po zakończeniu treningu wyłącz urządzenie, przytrzymując przycisk Start/Stop, aby oszczędzać baterię. W przypadku długiego przechowywania, pamiętaj o okresowym ładowaniu akumulatora, aby uniknąć jego głębokiego rozładowania.

Informacje o producencie

Chord Electronics

Profil marki

Strona producenta https://www.chordelectronics.com/ Wsparcie https://www.chordelectronics.com/support/

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się lub szybko się wyłącza

Sprawdź poziom naładowania baterii na wyświetlaczu. Podłącz urządzenie do ładowarki USB 5V (zalecane 2A).

Brak dźwięku z głośnika

Sprawdź, czy do gniazda słuchawkowego 3.5mm nie są podłączone słuchawki – ich podłączenie wyłącza wbudowany głośnik.

Bateria szybko traci pojemność przy przechowywaniu

Jeśli urządzenie nie będzie używane przez długi czas, należy je okresowo ładować, aby uniknąć degradacji akumulatora.

Przed użyciem

Naładuj urządzenie za pomocą kabla USB-C.
Umieść pad na stabilnej powierzchni lub statywie.
Włącz urządzenie przytrzymując przycisk Start/Stop.
Wybierz tryb pracy przyciskiem MODE.

Parametry w praktyce

Zakres tempa: 40 - 208 BPM.
Czas ładowania: Około 2 godziny do pełnego naładowania.

Ilustracje i schematy

Pokrętło głośności znajduje się na górnej lewej krawędzi.
Gniazdo słuchawkowe znajduje się na dolnej prawej krawędzi.
Wyświetlacz LCD pokazuje wskaźnik baterii, tempo, tryb pracy oraz poziom siły uderzenia.
