Instrukcja montażu pompy paliwowej Danfoss BFPW
Kompletny przewodnik instalacji i obsługi pompy paliwowej Danfoss BFPW. Dowiedz się jak poprawnie zamontować urządzenie, wyregulować ciśnienie oraz odpowietrzyć układ.
Spis treści
Opis produktu i zastosowanie
Pompa paliwowa Danfoss BFPW to zaawansowane urządzenie przeznaczone do pracy z olejem opałowym, olejem zużytym oraz paliwami typu nr 4 i lżejszymi. Jest to kluczowy element systemów grzewczych, wymagający precyzyjnego montażu zgodnie z obowiązującymi normami bezpieczeństwa. Urządzenie charakteryzuje się wysoką wydajnością i możliwością pracy przy prędkości obrotowej do 3450 obr./min.
Instalacja i wymagania techniczne
Montaż pompy BFPW musi odbywać się zgodnie z lokalnymi przepisami oraz wymogami National Board of Fire Underwriters. Należy pamiętać, że pompa nie posiada wbudowanego filtra wewnętrznego, dlatego instalacja zewnętrznego filtra w linii zasilającej jest bezwzględnie wymagana dla zapewnienia długotrwałej i bezawaryjnej pracy urządzenia. Podczas planowania instalacji należy zwrócić uwagę na długość linii ssącej, która zależy od średnicy wewnętrznej przewodu. Dla przewodów o średnicy 1/2 cala maksymalna długość wynosi 35 stóp, natomiast dla 3/4 cala jest to 45 stóp.
Regulacja i obsługa
Urządzenie umożliwia precyzyjną regulację ciśnienia w zakresie od 80 do 210 psi, przy czym ustawienie fabryczne wynosi 60 psi. Regulacja odbywa się za pomocą dedykowanego punktu regulacyjnego. Kluczowym etapem uruchomienia jest prawidłowe odpowietrzenie układu. Proces ten można przeprowadzić poprzez port manometru znajdujący się z przodu pompy lub przez port powrotny R. Regularna kontrola szczelności połączeń oraz stanu filtra paliwa jest niezbędna dla zachowania optymalnych parametrów pracy.
Bezpieczeństwo i konserwacja
Podczas eksploatacji należy monitorować ciśnienie na porcie ssącym, które nie powinno przekraczać 30 psi. Wartości podciśnienia roboczego różnią się w zależności od rodzaju paliwa: dla oleju zużytego i paliwa nr 4 wynosi ono 20 cali słupa rtęci, natomiast dla oleju nr 2 i paliw lżejszych jest to 10 cali słupa rtęci. Użytkownik powinien regularnie sprawdzać stan techniczny urządzenia, aby uniknąć awarii wynikających z zanieczyszczeń paliwa. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa przeciwpożarowego.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Zapowietrzony układ paliwowy
Odpowietrz pompę przez port manometru z przodu lub przez port powrotny R.
Zanieczyszczenia w paliwie
Zainstaluj zewnętrzny filtr w linii zasilającej, ponieważ pompa nie posiada filtra wewnętrznego.
Przed użyciem
- Sprawdź zgodność paliwa z typem urządzenia
- Zainstaluj zewnętrzny filtr paliwa
- Zweryfikuj średnicę i długość linii ssącej
- Upewnij się, że połączenia są szczelne
- Sprawdź ustawienia ciśnienia roboczego
Parametry w praktyce
- Ciśnienie robocze
- Zakres 80-210 psi, regulowany w zależności od wymagań palnika.
- Prędkość obrotowa
- Maksymalna dopuszczalna prędkość pracy pompy to 3450 obr./min.
- Wydajność transferu
- Nominalna wydajność pompy wynosi 3 GPH.
Ilustracje i schematy

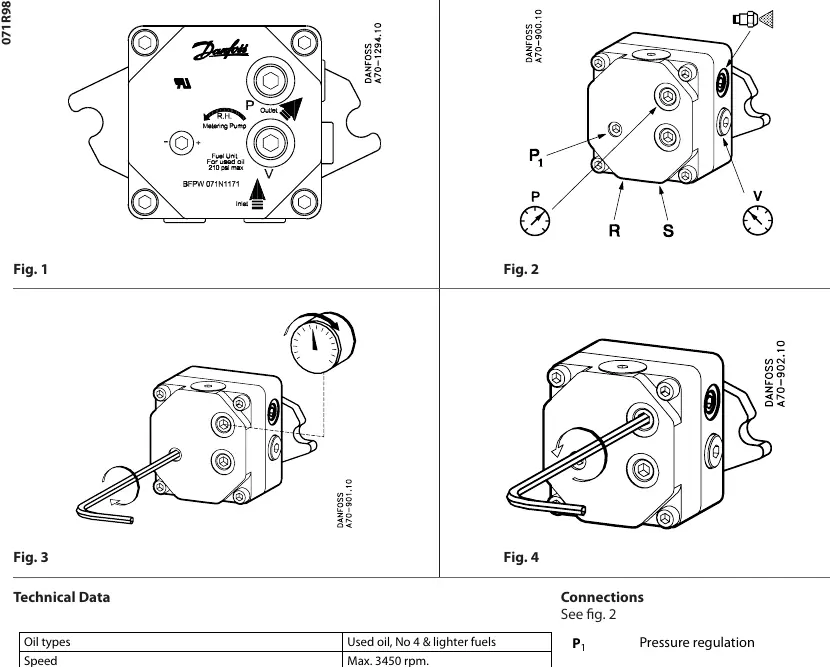

- Fig. 1: Schemat przyłączy pompy (P-ciśnienie, S-ssanie, R-powrót, V-podciśnienie).
- Fig. 3: Instrukcja regulacji ciśnienia za pomocą klucza imbusowego.
- Fig. 4: Procedura odpowietrzania układu.
Zgodność modelu
- Kompatybilna z olejem zużytym, paliwem nr 4 oraz paliwami lżejszymi.
