Instrukcja montażu czujnika termostatycznego Danfoss Aveo Tamperproof
Instrukcja instalacji, konfiguracji ograniczeń temperatury oraz zabezpieczeń przed kradzieżą dla zdalnego czujnika termostatycznego Danfoss Aveo Tamperproof.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Aveo Tamperproof to seria zdalnych czujników termostatycznych zaprojektowanych do precyzyjnej kontroli temperatury w systemach grzewczych. Urządzenie charakteryzuje się konstrukcją odporną na manipulacje, co czyni je idealnym rozwiązaniem do budynków użyteczności publicznej.
Instalacja
Montaż czujnika na zaworze grzejnikowym jest prosty i polega na osadzeniu głowicy na korpusie zaworu aż do usłyszenia kliknięcia. W przypadku wersji ze zdalnym czujnikiem, należy zapewnić odpowiednie umiejscowienie elementu pomiarowego w odległości do 2 metrów od głowicy. Do finalnego zabezpieczenia połączenia wymagane jest użycie klucza imbusowego 2 mm.
Ograniczenie temperatury
Urządzenie umożliwia ustawienie minimalnych i maksymalnych limitów temperatury, co zapobiega niepożądanym zmianom ustawień przez osoby nieuprawnione. Proces ten polega na zdjęciu osłony, poluzowaniu śruby blokującej za pomocą śrubokręta, ustawieniu żądanego zakresu na skali i ponownym dokręceniu śruby w wybranej pozycji.
Zabezpieczenie przed kradzieżą
Dla zwiększenia bezpieczeństwa, czujnik można wyposażyć w specjalne zabezpieczenie przed kradzieżą. Montaż polega na wpięciu dedykowanych elementów blokujących w korpus głowicy, co uniemożliwia jej łatwe odkręcenie bez użycia narzędzi.
Konserwacja i akcesoria
Czujnik posiada wymienną osłonę skali, którą można łatwo zdjąć i założyć ponownie. W razie potrzeby wymiany części lub montażu dodatkowych zabezpieczeń, należy korzystać z oryginalnych akcesoriów Danfoss. W przypadku pytań technicznych, kontakt z producentem możliwy jest pod adresem Danfoss A/S, Climate Solutions, danfoss.com lub pod numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie blokuje się na zaworze
Upewnij się, że głowica jest poprawnie ustawiona względem zaworu i dociśnij ją, aż usłyszysz kliknięcie.
Osoby nieuprawnione zmieniają temperaturę
Skorzystaj z funkcji ograniczenia temperatury (Temperature Limitation), ustawiając śrubę blokującą na wybranym limicie MIN lub MAX.
Ryzyko kradzieży głowicy
Zainstaluj dedykowane zabezpieczenie przed kradzieżą (Theft protection) zgodnie z instrukcją na stronie 5.
Przed użyciem
- Sprawdź, czy posiadasz klucz imbusowy 2 mm do montażu.
- Upewnij się, że odległość między głowicą a zdalnym czujnikiem nie przekracza 2 metrów.
- Przygotuj śrubokręt do ustawienia limitów temperatury.
- Zweryfikuj, czy posiadasz odpowiednie akcesoria zabezpieczające (np. 013G1232 dla ochrony przed kradzieżą).
Ilustracje i schematy

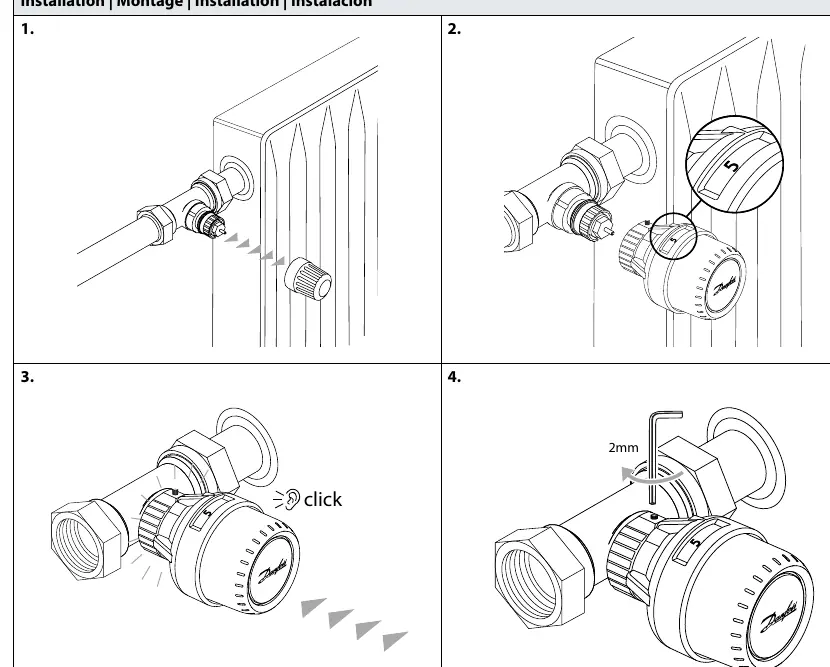

- Strona 1: Procedura montażu głowicy na zaworze.
- Strona 2: Instalacja zdalnego czujnika i jego montaż na ścianie.

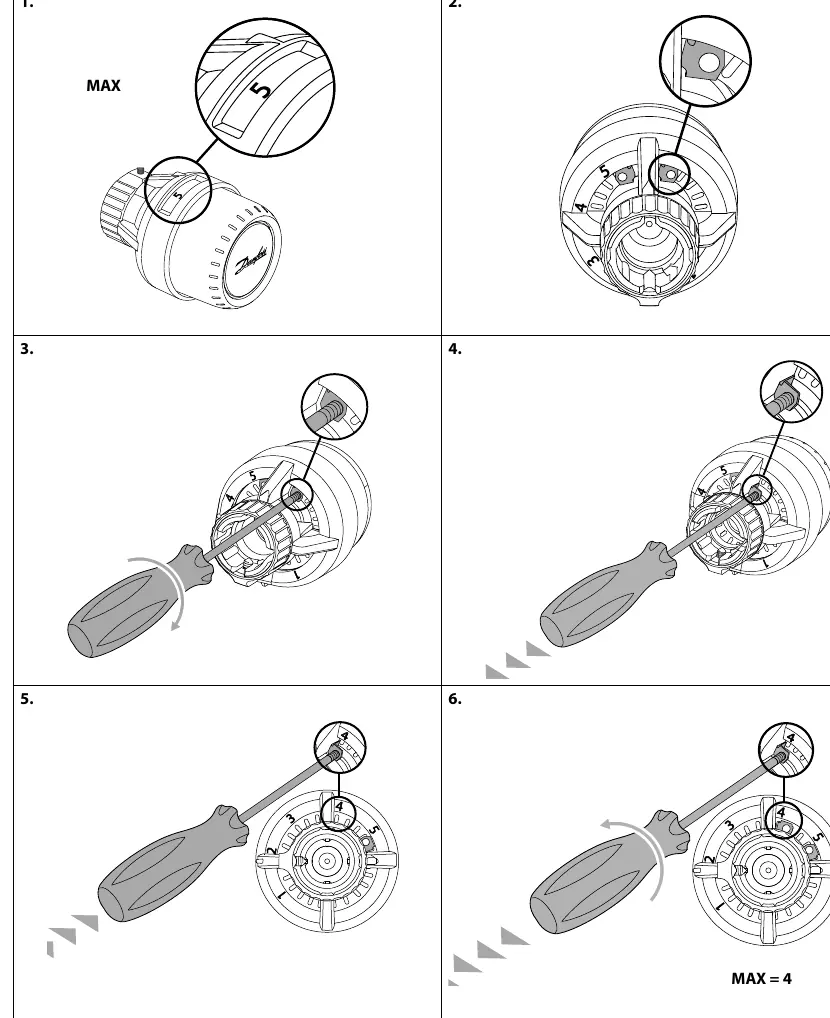

- Strona 3-4: Szczegółowy proces ustawiania limitów temperatury (MAX/MIN) za pomocą śrubokręta.

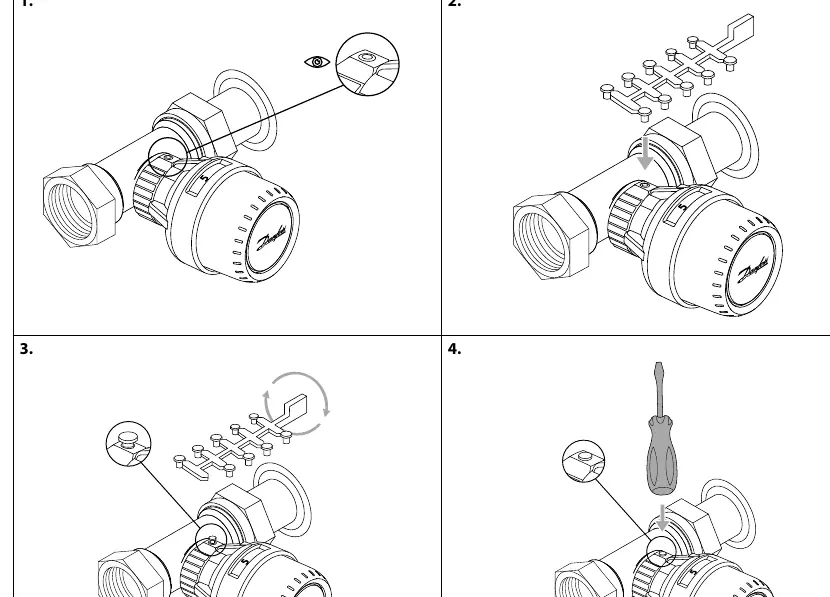

- Strona 5: Montaż zabezpieczenia przed kradzieżą.
- Strona 6: Wymiana osłony skali.
Zgodność modelu
- Urządzenie wymaga kompatybilnego zaworu termostatycznego Danfoss.
- Dla zabezpieczenia przed kradzieżą wymagane są dedykowane elementy o numerze katalogowym 013G1232.
