Zestaw montażowy Danfoss ECA 30 / 31 (087H3236) - Instrukcja instalacji

Opis produktu

Zestaw montażowy Danfoss o numerze katalogowym 087H3236 jest dedykowany do instalacji sterowników ECA 30 oraz ECA 31. Produkt ten umożliwia estetyczny i stabilny montaż urządzeń w panelach sterowniczych, zapewniając odpowiednie dopasowanie mechaniczne oraz ochronę komponentów. Zestaw zawiera wszystkie niezbędne elementy konstrukcyjne wymagane do prawidłowego osadzenia sterownika w przygotowanym otworze montażowym.

Przygotowanie do instalacji

Przed przystąpieniem do montażu należy upewnić się, że miejsce instalacji jest odpowiednio przygotowane. Wymagane jest wycięcie w panelu otworu o wymiarach 139 mm na 93 mm. Należy zachować ostrożność podczas pracy z narzędziami tnącymi, aby nie uszkodzić powierzchni panelu ani nie naruszyć struktury urządzenia. Upewnij się, że wszystkie elementy zestawu są kompletne i nieuszkodzone przed rozpoczęciem prac.

Proces montażu

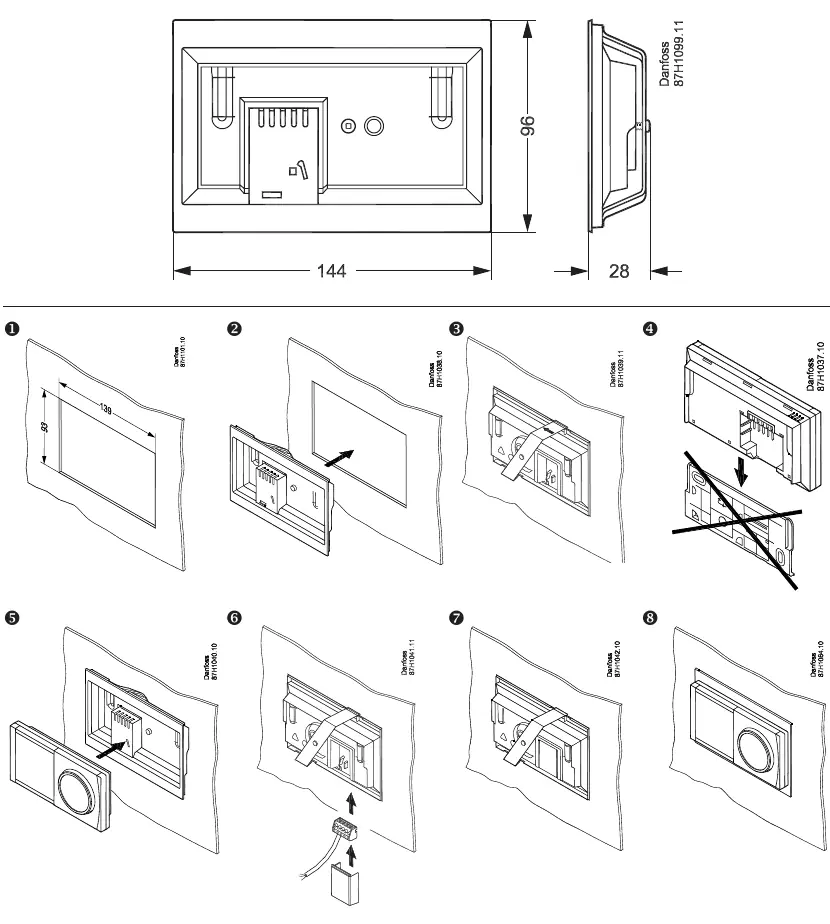

Montaż sterownika ECA 30 lub 31 przy użyciu zestawu ramki przebiega w kilku kluczowych krokach. Najpierw należy umieścić ramkę w przygotowanym otworze w panelu. Następnie sterownik jest wsuwany w ramkę, aż do momentu zablokowania się zatrzasków. Ważne jest, aby nie wywierać nadmiernej siły, która mogłaby uszkodzić delikatne elementy obudowy. Po osadzeniu sterownika należy podłączyć niezbędne przewody komunikacyjne i zasilające zgodnie z dokumentacją techniczną samego sterownika. Na koniec montuje się osłonę zewnętrzną, która nadaje całości estetyczny wygląd i zabezpiecza przed przypadkowym dostępem do złączy.

Bezpieczeństwo i konserwacja

Podczas instalacji należy przestrzegać ogólnych zasad bezpieczeństwa pracy z urządzeniami elektrycznymi. Upewnij się, że zasilanie jest odłączone przed przystąpieniem do podłączania przewodów. Zestaw nie wymaga specjalistycznej konserwacji, jednak zaleca się okresowe sprawdzanie stabilności zamocowania sterownika w ramce oraz czystości styków elektrycznych. W przypadku zauważenia poluzowania się elementów montażowych, należy je dokręcić lub poprawić ich osadzenie. Urządzenie powinno być eksploatowane w warunkach zgodnych ze specyfikacją producenta, z dala od źródeł nadmiernej wilgoci i wysokich temperatur, które mogłyby wpłynąć na trwałość tworzywa sztucznego ramki.

Utylizacja

Po zakończeniu okresu eksploatacji zestawu montażowego, należy go zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych i tworzyw sztucznych. Nie należy wyrzucać elementów zestawu do zwykłych pojemników na odpady komunalne. W miarę możliwości należy segregować materiały w celu ich recyklingu, co przyczynia się do ochrony środowiska naturalnego.
