Danfoss FH-WC 230V Connection Box

Opis produktu

Skrzynka przyłączeniowa Danfoss FH-WC 230V (088H0016) to centralny element sterujący przeznaczony do systemów ogrzewania podłogowego. Urządzenie umożliwia łatwe i uporządkowane podłączenie termostatów pokojowych oraz siłowników termicznych. Produkt został zaprojektowany do współpracy z termostatami Danfoss FH-WT 230V (088H0127), a także modelami TP5001 oraz RET 230P.

Bezpieczeństwo i instalacja

Ze względu na pracę z napięciem 230V, instalacja urządzenia musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka. Wszystkie prace montażowe muszą odbywać się zgodnie z aktualnie obowiązującymi przepisami i normami bezpieczeństwa elektrycznego. Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest odłączone.

Uruchomienie i podłączenie

Proces instalacji obejmuje montaż skrzynki na ścianie oraz podłączenie przewodów zasilających i sterujących. Schemat elektryczny systemu wskazuje na konieczność poprawnego przypisania fazy (L) oraz neutralnego (N) do odpowiednich zacisków. W przypadku potrzeby sterowania większą liczbą siłowników za pomocą jednego termostatu, instrukcja przewiduje możliwość mostkowania zacisków, co pozwala na elastyczną konfigurację stref grzewczych.

Obsługa i konserwacja

Urządzenie nie wymaga skomplikowanej konserwacji. Po poprawnym montażu i zamknięciu obudowy, skrzynka zapewnia bezpieczną pracę systemu. W przypadku konieczności serwisowania, należy postępować zgodnie z instrukcją otwierania obudowy, używając odpowiednich narzędzi do podważenia zatrzasków. Należy regularnie sprawdzać stan połączeń elektrycznych, aby zapewnić ciągłość pracy systemu ogrzewania.

Wymiary i montaż

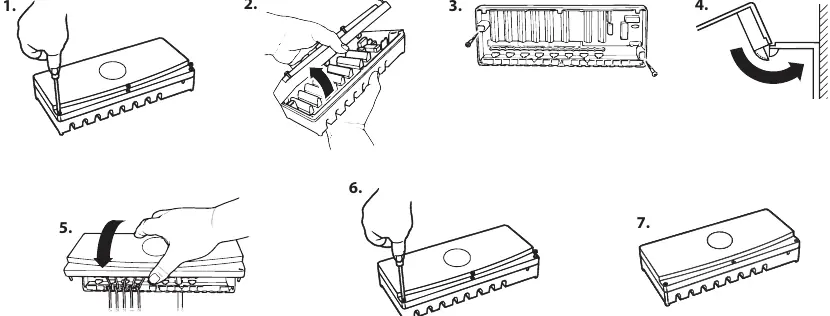

Skrzynka posiada kompaktowe wymiary (313,5 mm szerokości, 110 mm wysokości i 61 mm głębokości), co ułatwia jej montaż w szafkach rozdzielaczowych lub bezpośrednio na ścianie. Proces montażu jest intuicyjny i polega na zamocowaniu podstawy do ściany, podłączeniu przewodów do listwy zaciskowej, a następnie zatrzaśnięciu pokrywy ochronnej. Należy upewnić się, że wszystkie przewody są pewnie zamocowane w zaciskach, aby uniknąć iskrzenia lub przerw w zasilaniu.
