Instrukcja obsługi głowicy termostatycznej Danfoss React RA click
Instrukcja montażu, demontażu, ograniczania zakresu temperatur oraz zabezpieczania przed kradzieżą głowicy termostatycznej Danfoss React RA click.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss React RA click to seria czujników termostatycznych przeznaczonych do precyzyjnej regulacji temperatury w pomieszczeniach. Urządzenie charakteryzuje się łatwym montażem typu click, który nie wymaga użycia narzędzi w standardowych warunkach.
Montaż
Montaż głowicy odbywa się poprzez nałożenie jej na zawór termostatyczny i dociśnięcie do momentu usłyszenia charakterystycznego kliknięcia. W przypadku zaworów typu BIV procedura jest analogiczna, wymagająca poprawnego osadzenia głowicy na korpusie zaworu.
Demontaż
Aby zdemontować głowicę, należy chwycić ją pewnie i przekręcić zgodnie z instrukcją, zwalniając mechanizm blokujący, co pozwala na bezpieczne zdjęcie urządzenia z zaworu.
Ograniczenie temperatury
Głowica umożliwia ustawienie limitów temperatury maksymalnej oraz minimalnej. Proces ten polega na otwarciu blokady, ustawieniu żądanej wartości na skali i ponownym zablokowaniu mechanizmu za pomocą wbudowanych ograniczników. Pozwala to na efektywne zarządzanie zużyciem energii i zapobieganie niepożądanym zmianom ustawień.
Zabezpieczenie przed kradzieżą
Dla miejsc publicznych przewidziano opcję zabezpieczenia przed kradzieżą. Wymaga to użycia dedykowanego elementu blokującego (kod 013G5245) oraz specjalnego narzędzia (kod 013G1236), które uniemożliwiają nieautoryzowany demontaż głowicy z zaworu.
Kontakt
W razie pytań technicznych lub potrzeby wsparcia, prosimy o kontakt z Danfoss A/S pod numerem telefonu +45 7488 2222 lub poprzez stronę internetową danfoss.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie blokuje się na zaworze
Upewnij się, że głowica jest ustawiona w odpowiedniej pozycji i dociśnięta do momentu usłyszenia kliknięcia.
Nie można zmienić temperatury poza ustawiony zakres
Sprawdź, czy nie ustawiono ogranicznika temperatury (MAX lub MIN) i w razie potrzeby odblokuj go zgodnie z instrukcją.
Przed użyciem
- Sprawdź typ zaworu (standardowy lub BIV).
- Upewnij się, że posiadasz odpowiednie narzędzia, jeśli planujesz montaż zabezpieczenia przed kradzieżą.
- Zweryfikuj, czy głowica jest kompatybilna z posiadanym zaworem.
Ilustracje i schematy

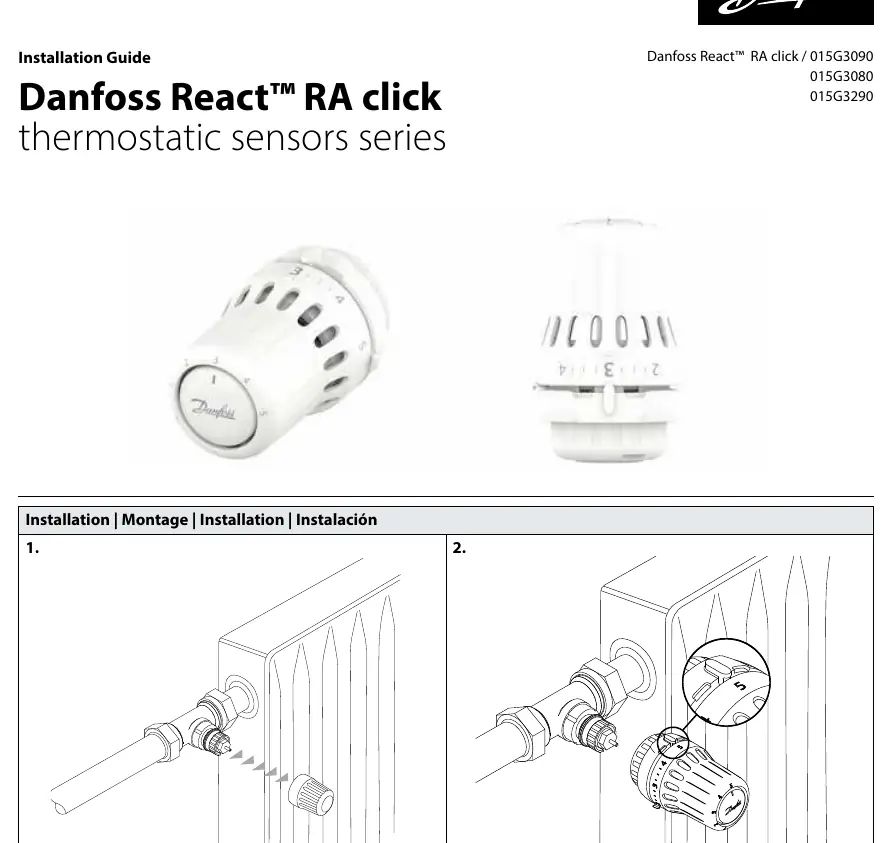

- Montaż: sekwencja 1-2-3 pokazuje nasunięcie głowicy na zawór aż do kliknięcia.
- Ograniczenie temperatury: pokazuje sposób przesuwania ograniczników na pierścieniu głowicy.
- Zabezpieczenie: pokazuje montaż blokady za pomocą śrubokręta.
Zgodność modelu
- Instrukcja dotyczy serii Danfoss React RA click (modele 015G3090, 015G3080, 015G3290).
