Instrukcja montażu głowicy termostatycznej Danfoss React RA click
Instrukcja instalacji, konfiguracji ograniczeń temperatury oraz zabezpieczenia przed kradzieżą dla głowicy termostatycznej Danfoss React RA click.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss React RA click to seria głowic termostatycznych przeznaczonych do precyzyjnej regulacji temperatury w systemach grzewczych. Urządzenie charakteryzuje się łatwym montażem typu click, który nie wymaga użycia narzędzi w standardowych warunkach.
Instalacja
Montaż głowicy polega na nałożeniu jej na zawór termostatyczny i dociśnięciu aż do usłyszenia charakterystycznego kliknięcia, co oznacza poprawne zablokowanie mechanizmu. W przypadku instalacji typu BIV procedura jest analogiczna. Demontaż głowicy wymaga wykonania czynności w odwrotnej kolejności, często z użyciem odpowiedniego narzędzia do zwolnienia blokady.
Zdalny czujnik
Wersje z czujnikiem zdalnym pozwalają na montaż elementu pomiarowego w odległości do 2 metrów od głowicy, co zapewnia dokładniejszy odczyt temperatury w pomieszczeniu, jeśli głowica jest zasłonięta lub znajduje się w niekorzystnym miejscu.
Ograniczenia temperatury
Głowica umożliwia ustawienie maksymalnych oraz minimalnych limitów temperatury. Proces ten polega na ustawieniu głowicy w odpowiedniej pozycji, a następnie użyciu ograniczników (ograniczników zakresu) wewnątrz mechanizmu, aby zablokować możliwość przekroczenia wybranej wartości przez użytkownika.
Zabezpieczenie przed kradzieżą
Urządzenie posiada opcjonalną funkcję zabezpieczenia przed kradzieżą. Montaż specjalnego elementu blokującego uniemożliwia nieautoryzowane zdjęcie głowicy z zaworu. Do usunięcia zabezpieczonej głowicy konieczne jest użycie śrubokręta w celu zwolnienia blokady.
Kontakt
W razie pytań technicznych można kontaktować się z Danfoss A/S pod adresem danfoss.com lub numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie daje się zdjąć z zaworu
Sprawdź, czy nie założono zabezpieczenia przed kradzieżą. Jeśli tak, użyj śrubokręta, aby zwolnić blokadę zgodnie z instrukcją.
Błędny odczyt temperatury
Jeśli głowica jest zasłonięta, rozważ użycie wersji z czujnikiem zdalnym, który można umieścić w odległości do 2 metrów.
Przed użyciem
- Upewnij się, że posiadasz odpowiedni model głowicy dla swojego typu zaworu.
- Sprawdź, czy zawór jest czysty i sprawny przed montażem.
- Przygotuj śrubokręt, jeśli planujesz montaż zabezpieczenia przed kradzieżą.
Parametry w praktyce
- Montaż typu click
- Szybki montaż bez użycia narzędzi poprzez dociśnięcie głowicy do zaworu.
- Zasięg czujnika zdalnego
- Możliwość umieszczenia czujnika w odległości 0-2 metrów od głowicy.
Ilustracje i schematy
- Strona 1: Standardowy montaż głowicy na zaworze.

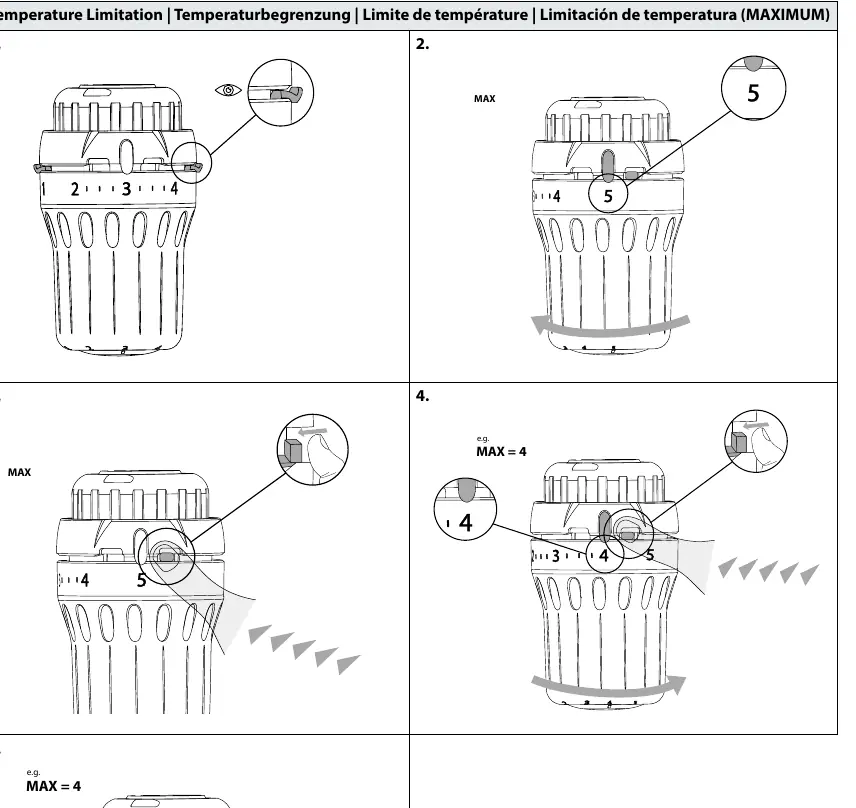

- Strona 4-5: Procedura ustawiania mechanicznych ograniczników temperatury (MAX/MIN).

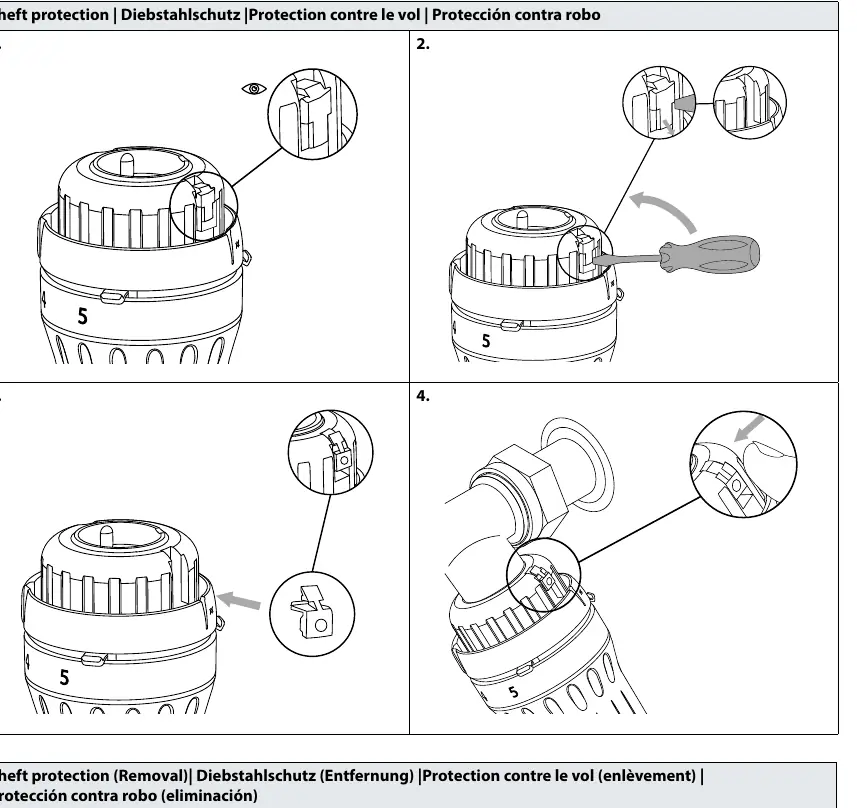

- Strona 6: Montaż i demontaż zabezpieczenia przed kradzieżą.
Zgodność modelu
- Głowica przeznaczona do zaworów typu RA click.
- Dostępne akcesoria: ogranicznik (013G5245) oraz narzędzie do demontażu (013G1236).
