Ogrzewanie i klimatyzacja / Termostaty i sterowniki
Instrukcja montażu głowicy termostatycznej Danfoss Redia RA click
Instrukcja instalacji, konfiguracji ograniczeń temperatury oraz zabezpieczenia przed kradzieżą dla głowicy termostatycznej Danfoss Redia RA click.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Redia RA click to seria głowic termostatycznych przeznaczonych do precyzyjnej regulacji temperatury w systemach grzewczych. Urządzenie charakteryzuje się łatwym montażem typu click, który nie wymaga użycia narzędzi do osadzenia głowicy na zaworze.
Instalacja
Montaż głowicy odbywa się poprzez nałożenie jej na zawór i dociśnięcie do momentu usłyszenia charakterystycznego kliknięcia. W przypadku zaworów typu BIV, proces jest analogiczny. Demontaż głowicy wymaga wykonania ruchu obrotowego zgodnie z instrukcją, aby zwolnić mechanizm blokujący.
Czujnik zdalny
Wersje z czujnikiem zdalnym pozwalają na montaż elementu pomiarowego w odległości do 2 metrów od głowicy, co zapewnia dokładniejszy odczyt temperatury w pomieszczeniu, jeśli głowica jest zasłonięta lub znajduje się w niekorzystnym miejscu.
Ograniczenie temperatury
Głowica umożliwia ustawienie minimalnego oraz maksymalnego zakresu temperatury. Użytkownik może zablokować pokrętło w wybranej pozycji, korzystając z wbudowanych ograniczników, co pozwala na oszczędność energii i zapobiega niepożądanym zmianom ustawień.
Zabezpieczenie przed kradzieżą
Urządzenie posiada opcjonalną funkcję zabezpieczenia przed kradzieżą. Po zamontowaniu głowicy na zaworze, można użyć specjalnego elementu blokującego, który uniemożliwia jej łatwe zdjęcie bez użycia narzędzi.
Kontakt
W razie pytań technicznych prosimy o kontakt z Danfoss A/S pod adresem danfoss.com lub numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie blokuje się na zaworze
Upewnij się, że głowica jest ustawiona w odpowiedniej pozycji i dociśnięta do zaworu, aż usłyszysz kliknięcie.
Trudności z demontażem głowicy
Wykonaj ruch obrotowy zgodnie z instrukcją na stronie 2, aby zwolnić mechanizm zatrzaskowy.
Przed użyciem
- Sprawdź, czy zawór jest kompatybilny z systemem RA click.
- Upewnij się, że masz wystarczająco dużo miejsca wokół głowicy.
- W przypadku czujnika zdalnego, zaplanuj miejsce montażu w odległości do 2 metrów.
Ilustracje i schematy

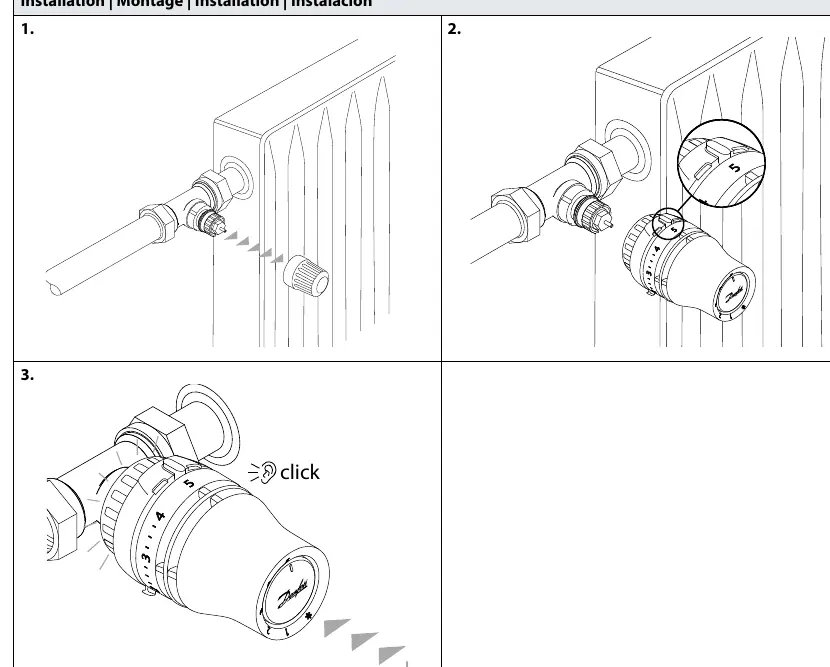

- Strona 1: Procedura montażu na zaworze.
- Strona 2: Procedura montażu BIV oraz demontażu.
- Strona 3: Instalacja czujnika zdalnego.
- Strona 4-5: Ustawianie limitów temperatury (maksymalnej i minimalnej).

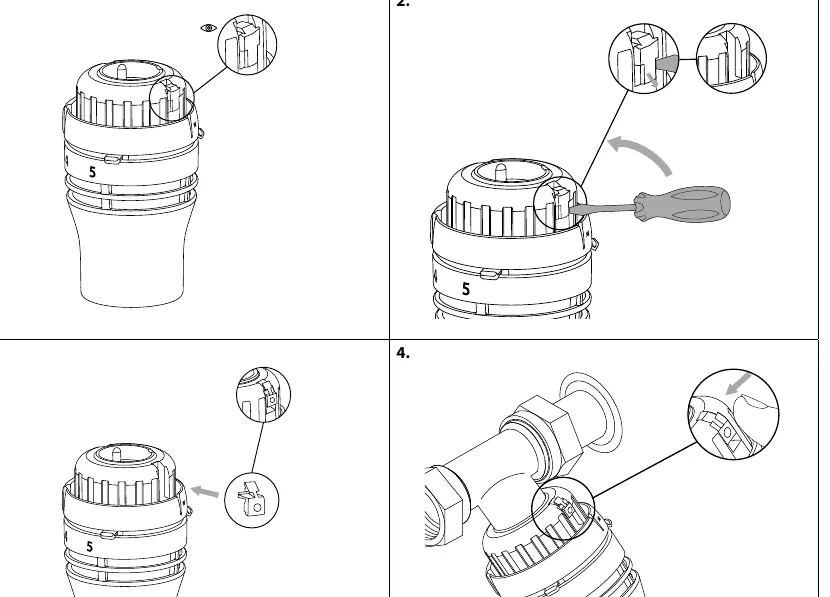

- Strona 6: Montaż i demontaż zabezpieczenia przed kradzieżą.
Zgodność modelu
- Produkt przeznaczony do zaworów z systemem montażu RA click.
