Instrukcja montażu głowicy termostatycznej Danfoss Regus Herz
Instrukcja montażu i konfiguracji głowicy termostatycznej Danfoss Regus Herz. Dowiedz się, jak poprawnie zainstalować urządzenie oraz ustawić limity temperatury.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Głowica termostatyczna Danfoss Regus Herz to precyzyjne urządzenie służące do regulacji temperatury w pomieszczeniach poprzez sterowanie przepływem czynnika grzewczego w grzejnikach. Produkt charakteryzuje się łatwym montażem oraz możliwością ustawienia indywidualnych limitów temperatury.
Montaż
Proces instalacji głowicy na zaworze grzejnikowym jest prosty i nie wymaga specjalistycznych narzędzi. Należy upewnić się, że głowica jest prawidłowo osadzona na zaworze. Dokręcenie nakrętki mocującej powinno odbywać się z użyciem klucza, zachowując moment obrotowy 15 Nm, aby zapewnić stabilne połączenie.
Ograniczenie temperatury
Głowica umożliwia użytkownikowi ustawienie limitów temperatury, co pozwala na optymalizację zużycia energii oraz zwiększenie komfortu cieplnego. Możliwe jest zdefiniowanie zarówno maksymalnego, jak i minimalnego poziomu temperatury. Proces ten polega na użyciu śrubokręta do przesunięcia ograniczników wewnątrz mechanizmu głowicy, zgodnie z oznaczeniami na obudowie. Użytkownik może wybrać konkretną wartość (np. 4 dla maksimum lub 2 dla minimum), co trwale ograniczy zakres obrotu pokrętła.
Oznaczenia
Urządzenie posiada funkcję "ślepego znaku" (blind mark), która ułatwia obsługę osobom niedowidzącym lub w warunkach słabego oświetlenia, pozwalając na wyczucie ustawienia temperatury pod palcami.
Kontakt
W przypadku pytań technicznych lub potrzeby uzyskania dodatkowych informacji, prosimy o kontakt z Danfoss A/S pod adresem danfoss.com lub numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie trzyma się stabilnie zaworu
Sprawdź, czy nakrętka mocująca została dokręcona z odpowiednim momentem obrotowym (15 Nm).
Brak możliwości ustawienia wyższej temperatury
Sprawdź, czy nie został ustawiony limit maksymalny (MAX) wewnątrz mechanizmu głowicy.
Grzejnik nie wychładza się wystarczająco
Sprawdź, czy nie został ustawiony limit minimalny (MIN) wewnątrz mechanizmu głowicy.
Przed użyciem
- Upewnij się, że zawór grzejnikowy jest czysty i sprawny.
- Przygotuj klucz do dokręcenia nakrętki mocującej.
- Przygotuj mały śrubokręt płaski do ustawiania limitów temperatury.
- Sprawdź, czy głowica jest kompatybilna z posiadanym zaworem.
Ilustracje i schematy

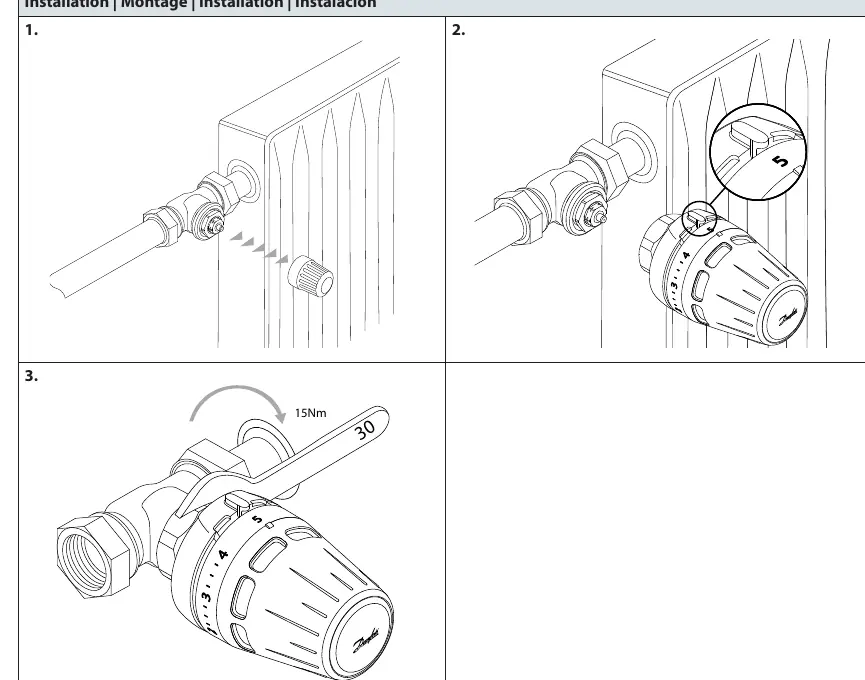

- Strona 1: Instrukcja montażu krok po kroku z użyciem klucza.

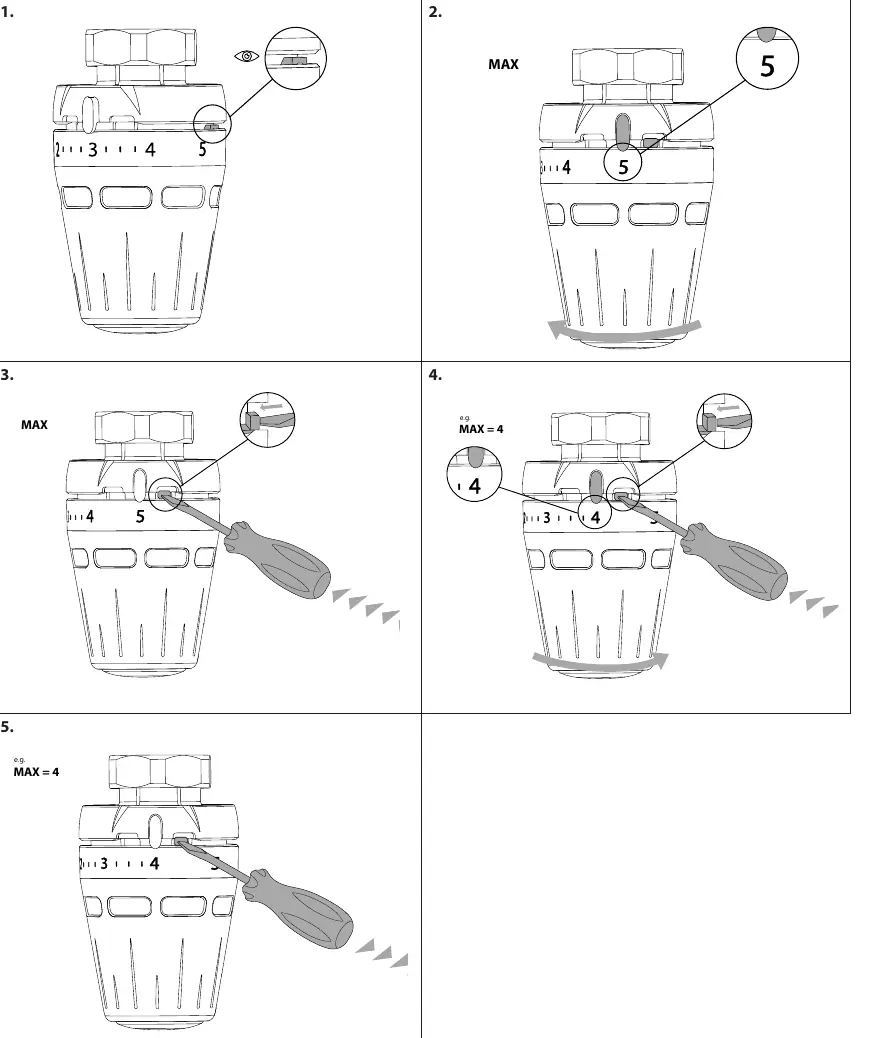

- Strona 2: Procedura ustawiania limitu maksymalnego temperatury za pomocą śrubokręta.
- Strona 3: Procedura ustawiania limitu minimalnego temperatury za pomocą śrubokręta.
- Strona 4: Wyjaśnienie funkcji oznaczenia dotykowego (blind mark).
Zgodność modelu
- Produkt przeznaczony do współpracy z zaworami typu Herz.
