Instrukcja obsługi głowicy termostatycznej Danfoss Regus M30 x 1.5
Dowiedz się, jak poprawnie zainstalować, skonfigurować ograniczenia temperatury oraz zabezpieczyć przed kradzieżą głowicę termostatyczną Danfoss Regus M30 x 1.5.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Regus M30 x 1.5 to seria zaawansowanych głowic termostatycznych przeznaczonych do precyzyjnej regulacji temperatury w systemach grzewczych. Urządzenie charakteryzuje się standardowym przyłączem M30 x 1.5, co zapewnia szeroką kompatybilność z zaworami grzejnikowymi.
Instalacja
Montaż głowicy jest procesem prostym i nie wymaga specjalistycznych narzędzi hydraulicznych. Należy upewnić się, że głowica jest ustawiona w pozycji maksymalnej (5), a następnie nakręcić ją na zawór grzejnikowy. Do końcowego dokręcenia nakrętki mocującej zaleca się użycie klucza płaskiego o rozmiarze 32 mm, stosując moment obrotowy 15 Nm, aby zapewnić stabilne i szczelne połączenie.
Ograniczenie temperatury
Głowica umożliwia użytkownikowi ustawienie indywidualnych limitów temperatury (maksymalnego oraz minimalnego). Proces ten wykonuje się za pomocą śrubokręta, przesuwając wewnętrzne ograniczniki wewnątrz obudowy głowicy. Pozwala to na zablokowanie zakresu regulacji, co jest przydatne w obiektach użyteczności publicznej lub w celu optymalizacji zużycia energii.
Zabezpieczenie przed kradzieżą
Dla zwiększenia bezpieczeństwa w miejscach publicznych, głowica może zostać wyposażona w opcjonalne zabezpieczenie przed kradzieżą (kod produktu 013G5287). Jest to specjalny pierścień blokujący, który uniemożliwia nieautoryzowany demontaż urządzenia z zaworu.
Konserwacja i kontakt
Urządzenie nie wymaga skomplikowanych zabiegów konserwacyjnych. W przypadku pytań technicznych lub potrzeby wsparcia, producentem jest Danfoss A/S. Kontakt z firmą możliwy jest poprzez stronę internetową danfoss.com lub telefonicznie pod numerem +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica nie daje się dokręcić ręcznie
Użyj klucza płaskiego 32 mm, aby dokręcić nakrętkę mocującą z momentem 15 Nm.
Nieautoryzowany demontaż głowicy
Zastosuj opcjonalne zabezpieczenie przed kradzieżą (kod 013G5287).
Przed użyciem
- Sprawdź, czy zawór grzejnikowy posiada przyłącze M30 x 1.5.
- Ustaw głowicę w pozycji maksymalnej (5) przed montażem.
- Przygotuj klucz płaski 32 mm do dokręcenia nakrętki.
- Upewnij się, że masz śrubokręt, jeśli planujesz ustawić limity temperatury.
Ilustracje i schematy

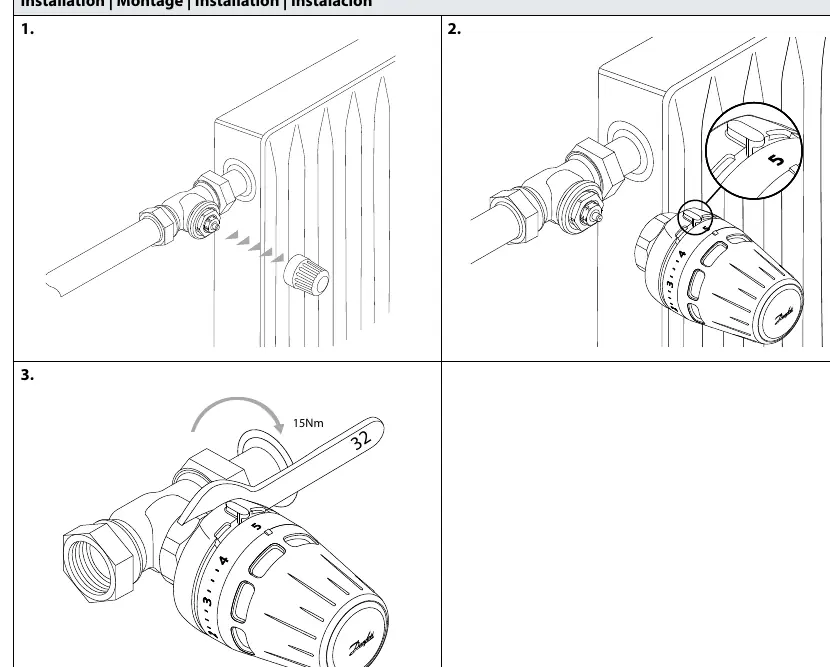

- Rysunki montażowe pokazują sekwencję: zdjęcie starej głowicy, nałożenie nowej i dokręcenie kluczem.

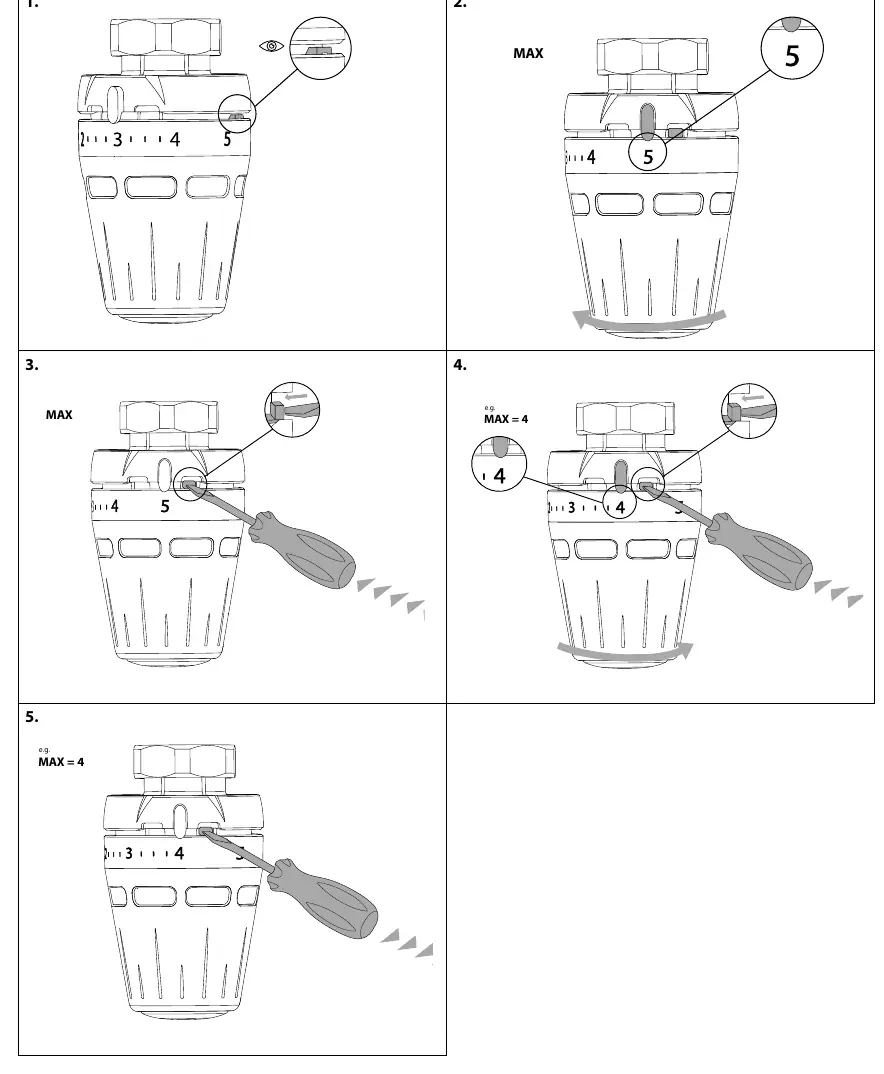

- Schematy limitów temperatury ilustrują użycie śrubokręta do zmiany pozycji ograniczników wewnątrz głowicy.

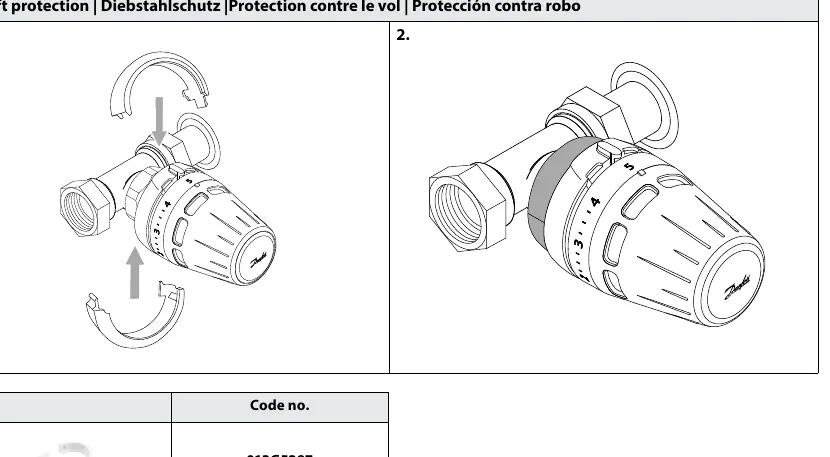

- Rysunek zabezpieczenia przed kradzieżą pokazuje montaż pierścienia blokującego na korpusie głowicy.
Zgodność modelu
- Głowica jest kompatybilna z zaworami posiadającymi przyłącze M30 x 1.5.
