Instrukcja montażu głowicy termostatycznej Danfoss Regus RA nut
Dowiedz się, jak poprawnie zamontować i skonfigurować głowicę termostatyczną Danfoss Regus RA nut, w tym jak ustawić limity temperatury oraz zabezpieczyć urządzenie przed kradzieżą.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Regus RA nut to seria głowic termostatycznych przeznaczonych do precyzyjnej regulacji temperatury w systemach grzewczych. Urządzenie pozwala na łatwe zarządzanie ciepłem w pomieszczeniach poprzez zmianę ustawień na pokrętle.
Montaż
Instalacja głowicy jest procesem prostym, wymagającym jedynie podstawowych narzędzi. Należy upewnić się, że głowica jest prawidłowo osadzona na zaworze. W przypadku standardowego montażu, po nałożeniu głowicy na zawór, należy dokręcić nakrętkę mocującą z momentem obrotowym 6 Nm, używając odpowiedniego narzędzia, aby zapewnić stabilność i szczelność połączenia.
Ograniczenie temperatury
Głowica umożliwia ustawienie limitów temperatury (maksymalnego i minimalnego), co pozwala na oszczędność energii i zapobieganie niepożądanym zmianom ustawień. Proces ten polega na użyciu śrubokręta do przesunięcia wewnętrznych ograniczników wewnątrz głowicy. Użytkownik może zablokować pokrętło w wybranym zakresie, np. ustawiając maksymalną wartość na 4 lub minimalną na 2, zgodnie z potrzebami użytkownika.
Zabezpieczenie przed kradzieżą
Dla miejsc publicznych lub wymagających dodatkowej ochrony, głowica może zostać wyposażona w specjalny pierścień zabezpieczający przed kradzieżą (kod produktu 013G3910). Montaż zabezpieczenia polega na zatrzaśnięciu elementu wokół podstawy głowicy, co uniemożliwia jej łatwe odkręcenie przez osoby niepowołane.
Kontakt
W razie pytań technicznych lub potrzeby uzyskania dodatkowych informacji, prosimy o kontakt z Danfoss A/S pod adresem danfoss.com lub numerem telefonu +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Głowica jest luźna na zaworze
Upewnij się, że nakrętka została dokręcona z odpowiednim momentem obrotowym 6 Nm.
Nie można zmienić temperatury powyżej lub poniżej określonej wartości
Sprawdź, czy wewnątrz głowicy nie ustawiono fizycznych ograniczników temperatury (MAX/MIN).
Przed użyciem
- Sprawdź kompatybilność zaworu z systemem RA nut.
- Przygotuj klucz dynamometryczny lub narzędzie do dokręcenia nakrętki (6 Nm).
- Przygotuj mały śrubokręt płaski do ustawiania limitów temperatury.
- Upewnij się, że posiadasz pierścień zabezpieczający, jeśli planujesz montaż w miejscu publicznym.
Parametry w praktyce
- Moment dokręcania 6 Nm
- Siła, z jaką należy dokręcić nakrętkę mocującą, aby zapewnić trwałe połączenie głowicy z zaworem.
- Kod 013G3910
- Numer katalogowy opcjonalnego zabezpieczenia przed kradzieżą.
Ilustracje i schematy

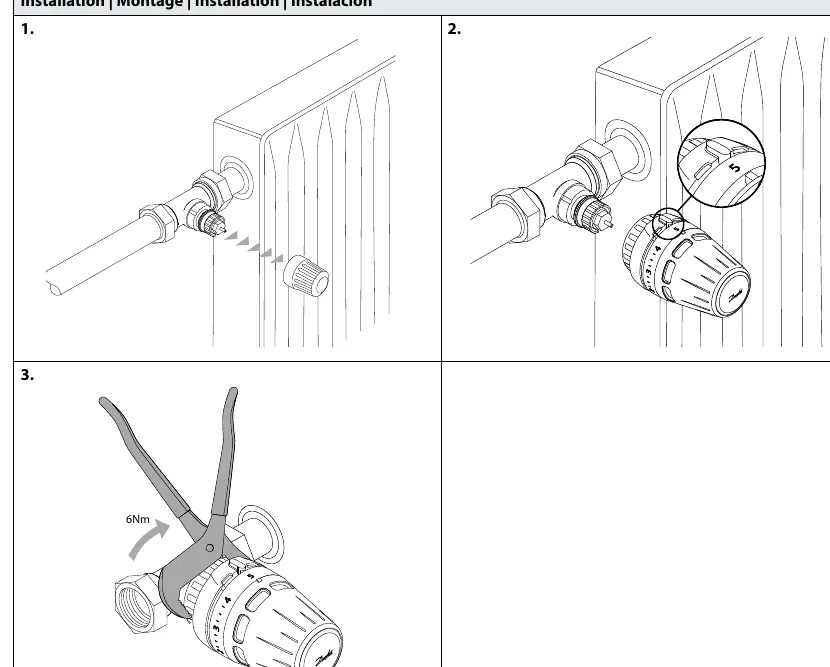

- Strona 1 i 2: Procedura montażu głowicy na zaworze z użyciem narzędzia do dokręcania.

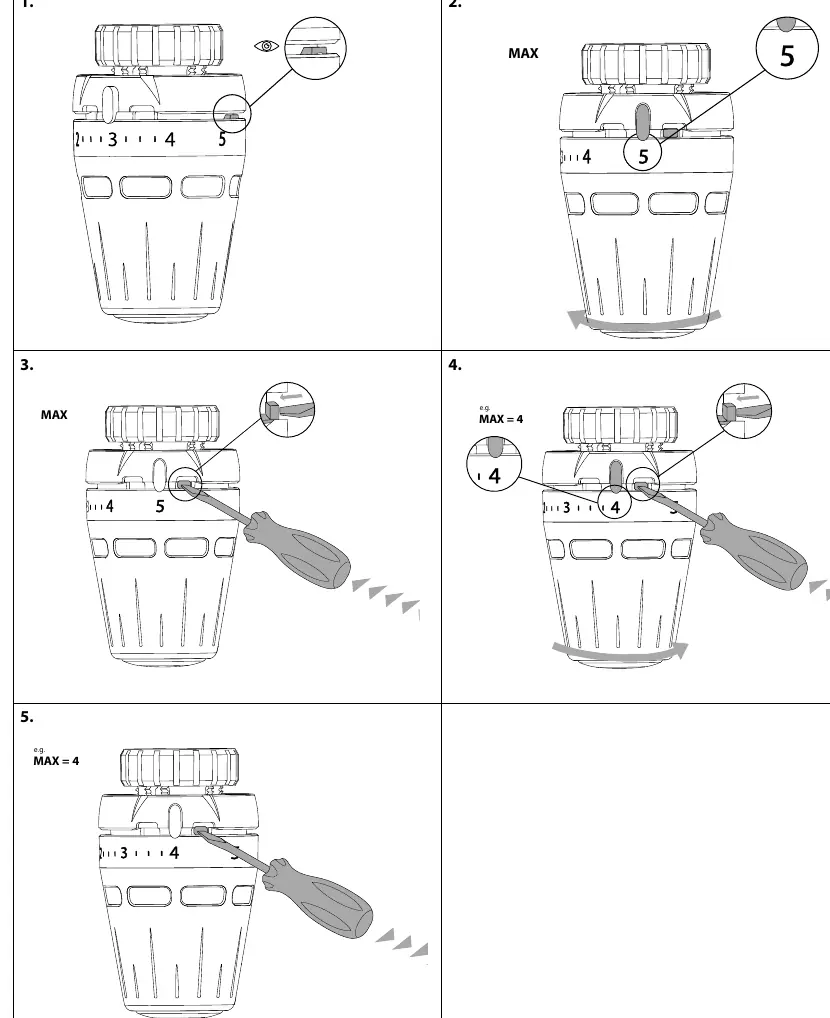

- Strona 3: Instrukcja ustawiania maksymalnego limitu temperatury za pomocą śrubokręta.
- Strona 4: Instrukcja ustawiania minimalnego limitu temperatury.

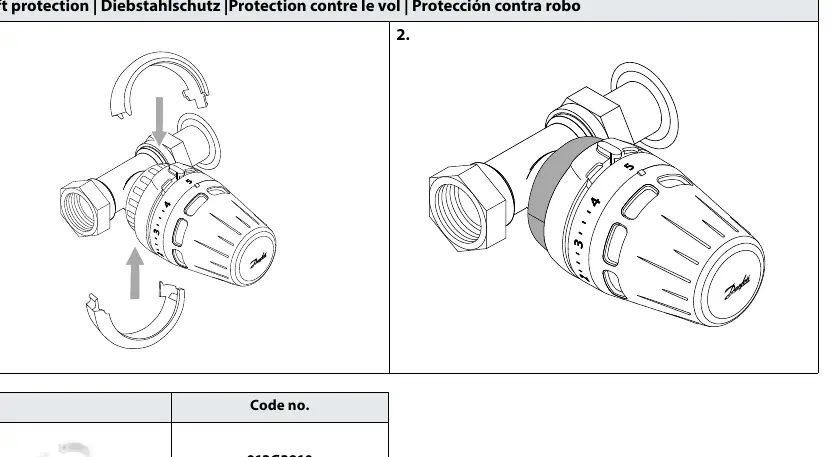

- Strona 5: Montaż pierścienia zabezpieczającego przed kradzieżą.
Zgodność modelu
- Produkt przeznaczony do zaworów typu RA.
