Instrukcja montażu akcesoriów sprzęgających Danfoss HRB i HFE
Kompletny przewodnik instalacji akcesoriów sprzęgających dla zaworów mieszających Danfoss HRB i HFE. Dowiedz się, jak poprawnie zamontować siłowniki i elementy łączące.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu i zastosowanie
Niniejsza instrukcja dotyczy montażu akcesoriów sprzęgających przeznaczonych dla zaworów mieszających Danfoss serii HRB oraz HFE. Zestawy te, oznaczone numerami katalogowymi 082G4235 oraz 082G4230, umożliwiają prawidłowe połączenie zaworów z odpowiednimi siłownikami, zapewniając precyzyjną regulację przepływu w instalacjach grzewczych. Zastosowanie właściwego zestawu sprzęgającego jest kluczowe dla zachowania pełnej funkcjonalności zaworu oraz długotrwałej eksploatacji urządzenia.

Przygotowanie do montażu
Przed przystąpieniem do instalacji należy upewnić się, że posiadany model zaworu jest kompatybilny z wybranym zestawem akcesoriów. Instrukcja zawiera szczegółowe zestawienie numerów katalogowych zaworów HRB 3, HRB 4, HFE 3, HFE 4 oraz HRE 3 i HRE 4, które wymagają konkretnych adapterów. Należy zwrócić szczególną uwagę na datę produkcji zaworów, gdyż niektóre modele wymagają specyficznych rozwiązań technicznych wprowadzonych po 2008 roku.
Proces instalacji
Montaż rozpoczyna się od przygotowania trzpienia zaworu oraz osadzenia płytki montażowej. Kluczowym etapem jest poprawne ustawienie pozycji zaworu, która odpowiada za procentowy przepływ medium. W przypadku zaworów HRB 3 i HRB 4, należy zwrócić uwagę na oznaczenia pozycji otwarcia i zamknięcia, aby siłownik pracował w pełnym zakresie roboczym. Po zamontowaniu płytki bazowej, należy zainstalować element sprzęgający na trzpieniu zaworu, a następnie nałożyć siłownik. Całość musi być stabilnie osadzona, aby uniknąć luzów mechanicznych, które mogłyby wpłynąć na dokładność regulacji.

Bezpieczeństwo i konserwacja
Podczas prac instalacyjnych należy zachować szczególną ostrożność, zwłaszcza w obszarze ruchomych części zaworu. Zaleca się unikanie kontaktu z elementami pod napięciem oraz przestrzeganie zasad bezpieczeństwa pracy z instalacjami hydraulicznymi. Po zakończeniu montażu warto przeprowadzić testowy cykl pracy siłownika, aby upewnić się, że zawór otwiera się i zamyka zgodnie z zadanymi parametrami. Regularna kontrola połączeń oraz stanu technicznego siłownika pozwoli na uniknięcie awarii w trakcie sezonu grzewczego. W przypadku stwierdzenia nieprawidłowości w pracy zaworu, należy sprawdzić poprawność osadzenia sprzęgła oraz stan techniczny samego siłownika.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź poprawność osadzenia elementu sprzęgającego na trzpieniu zaworu oraz ustawienie pozycji początkowej.
Upewnij się, że płytka montażowa jest stabilnie przykręcona i wszystkie elementy łączące są poprawnie zatrzaśnięte.
Przed użyciem
- Sprawdź zgodność numeru katalogowego zaworu z zestawem akcesoriów.
- Upewnij się, że zawór jest w odpowiedniej pozycji (0% lub 100% przepływu).
- Wyczyść trzpień zaworu z zanieczyszczeń.
- Zweryfikuj, czy posiadasz wszystkie elementy zestawu 082G4235 lub 082G4230.
Parametry w praktyce
- 082G4235 / 082G4230
- Numery katalogowe zestawów akcesoriów montażowych.
Ilustracje i schematy

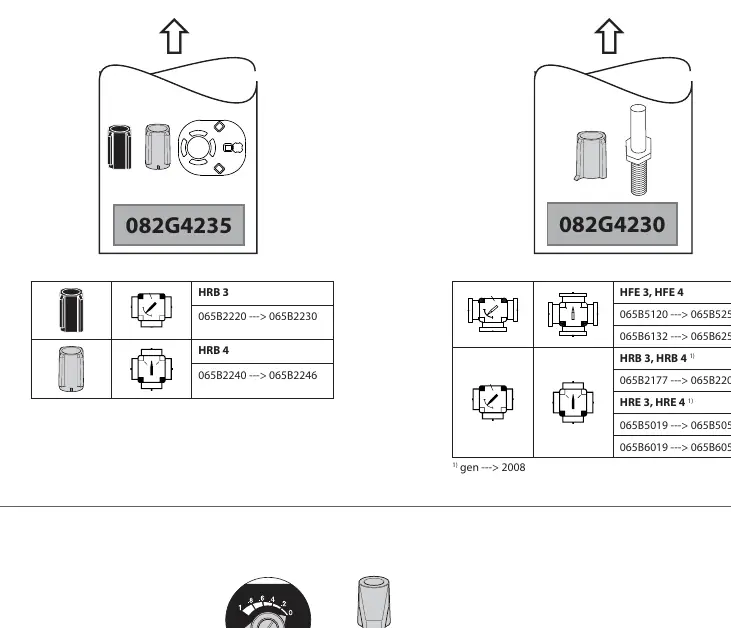

- Rysunek 1 przedstawia dopasowanie zestawów akcesoriów do konkretnych modeli zaworów.

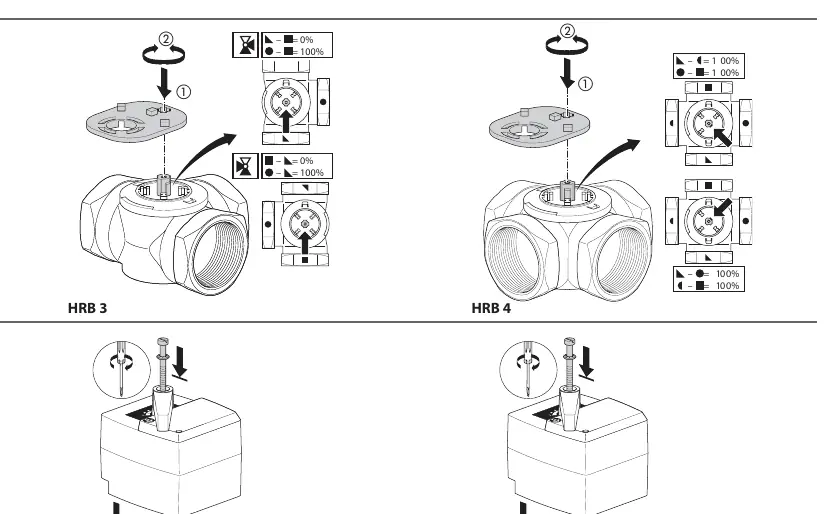

- Rysunek 2 ilustruje ustawienie pozycji zaworu (0-100%) przed montażem.
- Rysunek 3 pokazuje sekwencję montażu płytki, sprzęgła i siłownika na zaworze.
Zgodność modelu
- Niektóre modele zaworów HRE i HRB wyprodukowane przed 2008 rokiem wymagają specyficznych akcesoriów.
- Zestawy są dedykowane wyłącznie dla serii Danfoss HRB, HFE oraz HRE.
