Danfoss Icon2 Main Controller (088R0400) - Instrukcja obsługi
Instrukcja obsługi i montażu sterownika głównego Danfoss Icon2 MC. Dowiedz się, jak podłączyć termostaty, siłowniki oraz skonfigurować system ogrzewania podłogowego.
Spis treści
Opis produktu
Danfoss Icon2 Main Controller to zaawansowany sterownik główny przeznaczony do indywidualnej, elektronicznej regulacji temperatury w pomieszczeniach. Urządzenie umożliwia zarządzanie systemami ogrzewania podłogowego, obsługując do 15 termostatów oraz 15 siłowników. Sterownik zapewnia stałe połączenie i jest zaprojektowany do pracy w systemach o napięciu 230 V.

Bezpieczeństwo i instalacja
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie odłączyć zasilanie sieciowe. Instalacja powinna być przeprowadzona zgodnie z obowiązującymi przepisami elektrycznymi. Urządzenie posiada klasę ochrony II z zaciskiem uziemienia. Obwody 24 V wykorzystują technologię SELV (Safety Extra Low Voltage), co zapewnia dodatkowe bezpieczeństwo niskiego napięcia. W przypadku konieczności demontażu przewodów, należy użyć mechanizmu zwalniającego zgodnie z oznaczeniami na obudowie.
Obsługa i konfiguracja
Sterownik obsługuje wejścia 1 i 2, które mogą być wykorzystywane do funkcji obniżenia temperatury lub chłodzenia. Wejścia te są beznapięciowe. Przekaźnik wyjściowy kotła również jest beznapięciowy, co pozwala na bezpieczne sterowanie źródłem ciepła. System jest kompatybilny z siłownikami 24 V przy użyciu opcjonalnego modułu konwersji Danfoss 088U2140. Do połączeń zaleca się stosowanie przewodów typu skrętka UTP.
Konserwacja i utylizacja
Urządzenie nie wymaga specjalistycznej konserwacji okresowej. W przypadku awarii lub konieczności wymiany, należy pamiętać, że produkt jest klasyfikowany jako odpad elektroniczny. Utylizacja musi odbywać się zgodnie z lokalnymi wymogami dotyczącymi odpadów elektronicznych, aby zminimalizować wpływ na środowisko. Nie należy wyrzucać urządzenia do zwykłych pojemników na śmieci.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Sprawdź bezpiecznik wewnętrzny (2 A) oraz poprawność podłączenia zasilania sieciowego.
Użyj mechanizmu 'Push to release' (naciśnij, aby zwolnić) przy odpowiednim zacisku.
Przed użyciem
- Odłącz zasilanie przed otwarciem obudowy
- Upewnij się, że przekrój przewodów nie przekracza 1,5 mm²
- Sprawdź, czy używasz odpowiedniego modułu konwersji dla siłowników 24 V
- Zweryfikuj poprawność podłączenia przewodów beznapięciowych
- Upewnij się, że system jest podłączony do uziemienia
Parametry w praktyce
- Maks. liczba termostatów/siłowników
- Sterownik może obsłużyć maksymalnie 15 urządzeń każdego typu.
- Bezpiecznik wewnętrzny
- Wbudowane zabezpieczenie o wartości 2 A chroniące układ.
- Przekaźnik kotła
- Wyjście beznapięciowe o maksymalnym obciążeniu 2 A.
- Stopień ochrony
- Konstrukcja klasy II z zaciskiem uziemienia.
Ilustracje i schematy

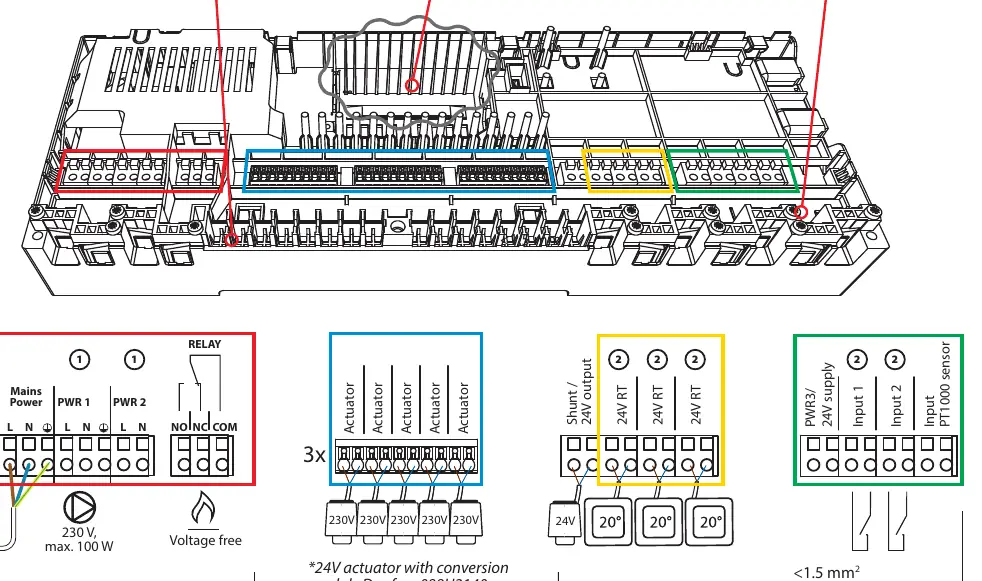

- Schemat pokazuje podłączenie zasilania 230 V do zacisków L i N.
- Wskazano sposób podłączenia siłowników 230 V oraz 24 V (z modułem).
- Zilustrowano podłączenie czujnika PT1000 oraz wejść sterujących.
- Pokazano mechanizm zwalniania przewodów z zacisków.
Zgodność modelu
- Wymaga modułu konwersji 088U2140 dla siłowników 24 V.
- Zalecane stosowanie przewodów typu skrętka UTP dla czujników.
