Przewodnik identyfikacji oryginalnych termostatów Danfoss typu 077B
Dowiedz się, jak odróżnić oryginalne termostaty Danfoss typu 077B od podróbek. Przewodnik zawiera szczegółowe porównania cech konstrukcyjnych, oznaczeń i materiałów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie do identyfikacji produktów
Niniejszy przewodnik ma na celu pomoc w odróżnieniu oryginalnych termostatów Danfoss typu 077B od produktów podrabianych. Zapewnienie autentyczności komponentów jest kluczowe dla bezpieczeństwa i niezawodności systemów HVAC. Oryginalne produkty Danfoss charakteryzują się precyzyjnym wykonaniem oraz specyficznymi oznaczeniami, które często są pomijane lub błędnie odwzorowane w imitacjach.
Kluczowe cechy oryginalnych termostatów
Oryginalne termostaty Danfoss 077B posiadają szereg charakterystycznych cech konstrukcyjnych. Obudowa (shell) oraz złącza są wykonane z wysokiej jakości materiałów. Warto zwrócić uwagę na sposób łączenia kapilary z dnem obudowy, gdzie w oryginale stosowane jest lutowanie. Spindle (trzpień) oraz złącza w oryginalnych produktach są wykonane jako elementy odlewane, podczas gdy w podróbkach często stosuje się elementy toczone.
Oznaczenia i detale konstrukcyjne

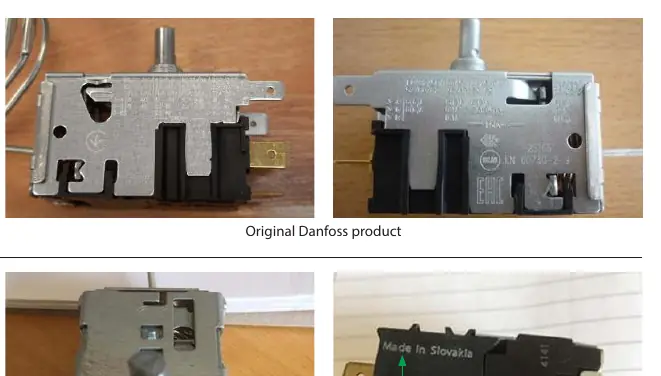

Oryginalne produkty posiadają wyraźne logo Danfoss umieszczone na obudowie oraz na obudowie styków (contact house). Obudowa styków może występować w kolorach szarym, brązowym lub czarnym i zawsze zawiera odpowiednie oznaczenia narzędziowe oraz numeryczne. Warto sprawdzić również sposób mocowania ramienia głównego – w oryginale stosuje się śruby typu Torx oraz stal sprężynową, podczas gdy w imitacjach często spotyka się śruby krzyżakowe oraz elementy z żelaza powlekanego miedzią.
Weryfikacja jakości wykonania
Podczas inspekcji należy zwrócić uwagę na detale, takie jak sposób zamykania czujnika (sensor) oraz jakość nadruków laserowych na płycie czołowej. Podróbki często wykazują brak logo na obudowie styków, nieprawidłowe rozmieszczenie numerów identyfikacyjnych złączy (np. 3 i 6) oraz stosowanie śrub o innym profilu niż sześciokątny. Każdy element, od jakości wykończenia trzpienia po sposób naniesienia oznaczeń, stanowi istotną wskazówkę dotyczącą autentyczności urządzenia. Zaleca się dokładne porównanie zakupionego produktu z dokumentacją techniczną, aby uniknąć instalacji nieautoryzowanych zamienników, które mogą nie spełniać rygorystycznych norm bezpieczeństwa i wydajności wymaganych dla urządzeń Danfoss.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Podróbki sprzedawane jako oryginalne produkty Danfoss
Sprawdź obecność logo Danfoss na obudowie styków oraz jakość wykonania trzpienia (odlew vs toczony).
Błędne oznaczenia na obudowie
Porównaj rozmieszczenie numerów złączy (3 i 6) oraz obecność oznaczeń narzędziowych na obudowie styków.
Niska jakość materiałów wewnętrznych
Sprawdź typ śruby mocującej ramię główne (oryginał: Torx, podróbka: krzyżakowa) oraz materiał ramienia (stal sprężynowa vs żelazo).
Przed użyciem
- Sprawdź obecność logo Danfoss na obudowie.
- Zweryfikuj, czy trzpień (spindle) jest elementem odlewanym.
- Sprawdź, czy połączenie kapilary z dnem jest lutowane.
- Upewnij się, że obudowa styków posiada logo i oznaczenia narzędziowe.
- Sprawdź profil śrub (oryginał posiada śruby sześciokątne w obudowie styków).
- Zweryfikuj jakość nadruku laserowego na płycie czołowej.
Parametry w praktyce
- Spindle (trzpień)
- W oryginale element odlewany, w podróbkach często toczony.
- Obudowa styków
- Dostępna w kolorach szarym, brązowym lub czarnym, musi posiadać logo Danfoss.
Ilustracje i schematy

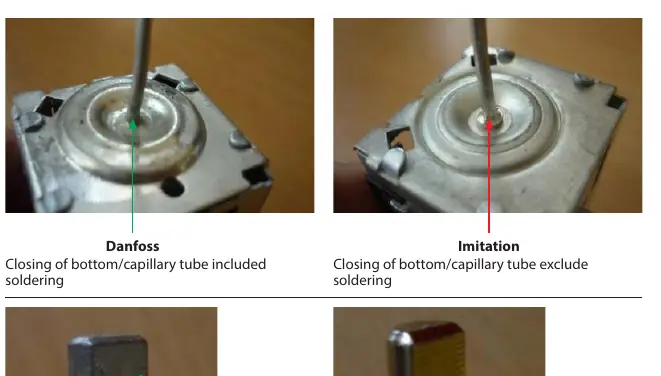

- Porównanie sposobu lutowania kapilary do dna obudowy.
- Wskazanie różnic w profilu śrub (sześciokątne vs krzyżakowe).
- Ilustracja poprawnego rozmieszczenia numeracji złączy 3 i 6.
Zgodność modelu
- Produkty podrabiane nie spełniają standardów bezpieczeństwa Danfoss.
- Użycie nieoryginalnych termostatów może prowadzić do awarii systemu HVAC.
