Instrukcja serwisowa zaworu dynamicznego Danfoss RA-DV
Instrukcja serwisowa zestawu naprawczego dla zaworów dynamicznych Danfoss RA-DV. Zawiera szczegółowe kroki demontażu, czyszczenia i montażu komponentów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Niniejsza instrukcja dotyczy zestawu serwisowego przeznaczonego do zaworów dynamicznych Danfoss serii RA-DV (kompatybilnego z modelami 013G7831, 013G7980 oraz 015G0899). Zestaw umożliwia profesjonalną konserwację i wymianę kluczowych elementów zaworu, co pozwala na przywrócenie jego pełnej sprawności operacyjnej.
Zawartość zestawu
W skład zestawu serwisowego wchodzą następujące elementy: dławiczka, korpus górny, kryza oraz regulator.
Procedura serwisowa
Proces serwisowania zaworu wymaga użycia odpowiednich narzędzi i zachowania precyzji:
- Demontaż: Należy zdjąć głowicę termostatyczną, a następnie przy użyciu wkrętaka usunąć pierścień blokujący z korpusu zaworu. Kolejnym krokiem jest wykręcenie wkładu za pomocą klucza oczkowego M18 oraz wykręcenie regulatora przy użyciu klucza Torx 45.
- Czyszczenie: Po demontażu należy dokładnie oczyścić korpus zaworu przed instalacją nowych części.
- Montaż: Nowy regulator należy włożyć i dokręcić kluczem Torx 45 (moment obrotowy 2-3 Nm). Następnie montuje się korpus górny, dokręcając go kluczem oczkowym M18 (moment 35 Nm ±10%). Ostatnim etapem jest unieruchomienie korpusu górnego kluczem M17 oraz montaż dławiczki, którą należy dokręcić kluczem płaskim M10 (moment 10 Nm ±10%).
Kontakt
W przypadku pytań technicznych lub potrzeby uzyskania dodatkowych informacji, prosimy o kontakt z Danfoss Climate Solutions pod numerem telefonu +45 7488 2222 lub poprzez stronę internetową danfoss.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Trudności z demontażem pierścienia blokującego
Użyj wkrętaka, aby podważyć i zdjąć pierścień z korpusu zaworu.
Niewłaściwe dokręcenie elementów
Zawsze używaj klucza dynamometrycznego, aby zachować zalecane momenty: 35 Nm dla korpusu górnego i 10 Nm dla dławiczki.
Przed użyciem
- Upewnij się, że posiadasz klucze: oczkowy M18, oczkowy M17, płaski M10 oraz klucz Torx 45.
- Zdemontuj głowicę termostatyczną przed przystąpieniem do prac.
- Przygotuj czyste miejsce pracy, aby uniknąć zanieczyszczenia wnętrza zaworu.
Parametry w praktyce
- Moment dokręcania korpusu górnego
- 35 Nm ±10% – kluczowe dla szczelności zaworu.
- Moment dokręcania dławiczki
- 10 Nm ±10% – zapobiega wyciekom.
- Moment dokręcania regulatora
- 2-3 Nm – zapewnia poprawne osadzenie bez uszkodzenia gwintu.
Ilustracje i schematy

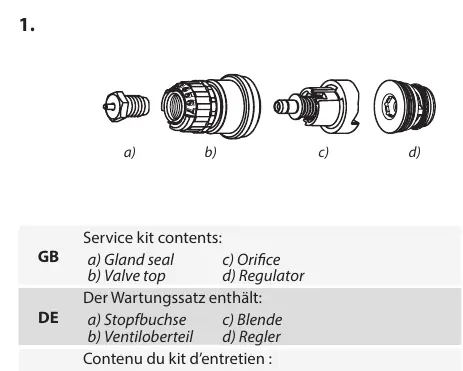

- Krok 1: Identyfikacja części zestawu (dławiczka, korpus górny, kryza, regulator).
- Krok 2: Demontaż głowicy i pierścienia blokującego.
- Krok 3-4: Użycie kluczy M18 i Torx 45 do wykręcenia wkładu i regulatora.

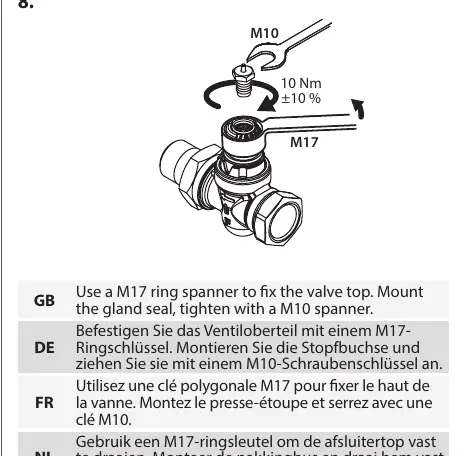

- Krok 7-8: Montaż z użyciem kluczy M18, M17 i M10 z zachowaniem momentów obrotowych.
Zgodność modelu
- Zestaw przeznaczony do zaworów dynamicznych Danfoss RA-DV.
- Kompatybilny z numerami katalogowymi: 013G7831, 013G7980, 015G0899.
