Instrukcja obsługi termostatu grzejnikowego Danfoss 014G1115 Ally
Skrócona instrukcja montażu, konfiguracji i resetowania inteligentnego termostatu grzejnikowego Danfoss Ally 014G1115.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Ally to inteligentny termostat grzejnikowy sterowany bezprzewodowo, przeznaczony do zarządzania temperaturą w pomieszczeniach. Urządzenie wymaga bramki sieciowej (gateway) do pełnej funkcjonalności i konfiguracji za pośrednictwem aplikacji mobilnej.
Montaż i uruchomienie
Termostat jest zasilany dwiema bateriami AA. Przed montażem należy usunąć pasek izolacyjny z komory baterii. W zestawie znajdują się wybrane adaptery do zaworów grzejnikowych; w razie potrzeby inne typy adapterów należy dokupić oddzielnie. Urządzenie montuje się poprzez nakręcenie go na adapter aż do usłyszenia kliknięcia. Po zamontowaniu należy nacisnąć i przytrzymać przycisk przez 3 sekundy, aby aktywować wyświetlacz temperatury.
Konfiguracja systemu
Pełna konfiguracja urządzenia odbywa się w aplikacji mobilnej. Należy postępować zgodnie z instrukcją dołączoną do bramki sieciowej, aby pobrać aplikację i sparować termostat z systemem.
Resetowanie urządzenia
Aby przywrócić ustawienia fabryczne termostatu: zdejmij pokrywę baterii i wyjmij jedną baterię. Następnie naciśnij i przytrzymaj przycisk, jednocześnie wkładając baterię z powrotem. Po około 3 sekundach ekran zgaśnie, co oznacza zakończenie procesu resetowania.
Bezpieczeństwo i utylizacja
Urządzenie nie jest zabawką i powinno być przechowywane poza zasięgiem dzieci. Nie należy próbować demontować termostatu, ponieważ nie zawiera on części serwisowalnych przez użytkownika. Produkt należy utylizować jako odpad elektroniczny zgodnie z lokalnymi przepisami. Pełna deklaracja zgodności UE jest dostępna pod adresem www.allyapprovals.danfoss.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak reakcji termostatu po montażu
Upewnij się, że pasek izolacyjny baterii został usunięty, a baterie AA są włożone zgodnie z polaryzacją.
Termostat nie pasuje do zaworu
Sprawdź, czy używasz odpowiedniego adaptera. W zestawie znajdują się tylko wybrane modele; inne należy dokupić osobno.
Przed użyciem
- Pobierz aplikację mobilną zgodnie z instrukcją bramki sieciowej.
- Usuń pasek izolacyjny z komory baterii.
- Upewnij się, że posiadasz odpowiedni adapter dla swojego zaworu grzejnikowego.
- Włóż dwie baterie AA, dbając o ich prawidłową orientację.
- Po montażu przytrzymaj przycisk przez 3 sekundy, aby aktywować wyświetlacz.
Parametry w praktyce
- Częstotliwość transmisji
- 2,4 GHz (standard Zigbee).
- Moc transmisji
- Poniżej 40 mW.

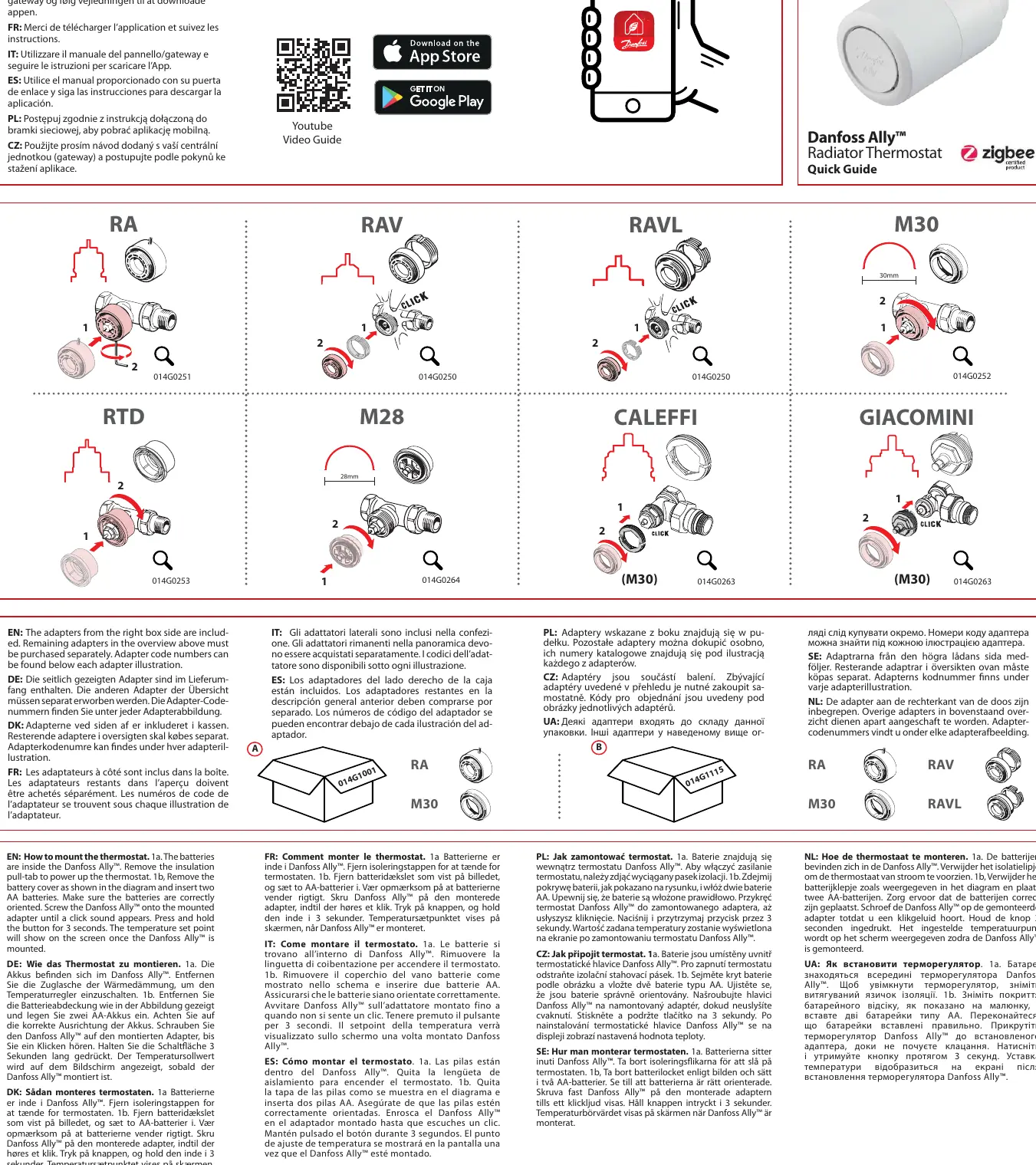

Ilustracje i schematy
- Strona 1 zawiera przegląd adapterów (RA, RAV, RAVL, M30, RTD, M28, CALEFFI, GIACOMINI) z numerami katalogowymi.
- Instrukcja montażu (1a, 1b) pokazuje proces wkładania baterii i nakręcania urządzenia na adapter.
- Procedura resetowania (1, 2) ilustruje sekwencję wyjęcia baterii i przytrzymania przycisku podczas jej ponownego wkładania.
Zgodność modelu
- Urządzenie wymaga bramki sieciowej (gateway) do działania.
- Niektóre adaptery zaworów nie są dołączone do zestawu i wymagają osobnego zakupu.
