Elektronicznie sterowane zawory rozprężne Danfoss TQ
Instrukcja obsługi i montażu elektronicznie sterowanych zaworów rozprężnych Danfoss serii TQ. Zawiera wytyczne dotyczące instalacji, konfiguracji oraz specyfikacji technicznych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu i zastosowanie
Elektronicznie sterowane zawory rozprężne Danfoss serii TQ to precyzyjne urządzenia przeznaczone do regulacji przepływu czynnika chłodniczego w układach chłodniczych i klimatyzacyjnych. Zawory te współpracują z elektronicznymi sterownikami, zapewniając optymalną wydajność parownika poprzez dokładne dozowanie czynnika.
Bezpieczeństwo i warunki pracy
Urządzenia serii TQ posiadają stopień ochrony IP 55 zgodnie z normą IEC 529, co zapewnia odporność na pył i wilgoć. Dopuszczalny zakres temperatur pracy wynosi od -30 stopni Celsjusza do +60 stopni Celsjusza. Maksymalne ciśnienie robocze (PS) wynosi 22 bary, co odpowiada 320 psig. Należy bezwzględnie przestrzegać tych parametrów, aby uniknąć uszkodzenia zaworu oraz awarii całego układu chłodniczego.
Instalacja i montaż
Montaż zaworu TQ wymaga zachowania szczególnej staranności. Zawór powinien być instalowany w pozycji pionowej, z cewką skierowaną ku górze. Dopuszczalne odchylenie od pionu wynosi maksymalnie 22,5 stopnia. Podczas lutowania zaworu do instalacji należy chronić korpus przed przegrzaniem, stosując mokrą szmatkę lub inne metody chłodzenia. Należy również zwrócić uwagę na kierunek przepływu czynnika, który jest oznaczony strzałką na korpusie zaworu. Połączenia elektryczne muszą być wykonane zgodnie ze schematem, zapewniając poprawne zasilanie cewki.
Obsługa i konserwacja

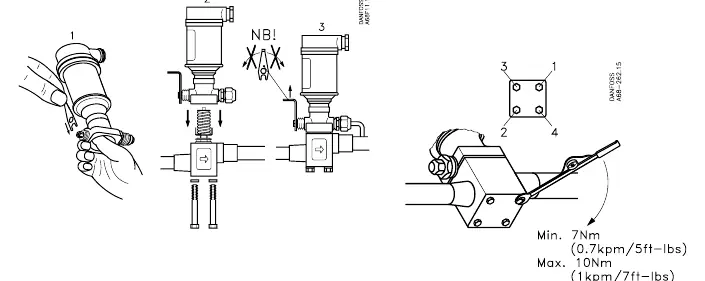

Regularna kontrola szczelności układu oraz poprawności działania sterownika jest kluczowa dla długotrwałej eksploatacji. W przypadku konieczności wymiany wkładki zaworowej lub czyszczenia, należy upewnić się, że układ jest pozbawiony ciśnienia. Podczas montażu wkładki należy zachować czystość, aby uniknąć zanieczyszczeń, które mogłyby zablokować otwór dyszy. Śruby mocujące wkładkę należy dokręcać z momentem obrotowym od 7 Nm do 10 Nm, aby zapewnić odpowiednie uszczelnienie.
Usterki i diagnostyka
W przypadku problemów z wydajnością układu, należy sprawdzić poprawność sygnału sterującego wysyłanego do zaworu oraz stan cewki. Jeśli zawór nie reaguje, należy zweryfikować zasilanie elektryczne oraz czy otwór dyszy nie jest zatkany zanieczyszczeniami z instalacji. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel posiadający odpowiednie uprawnienia do pracy z urządzeniami chłodniczymi.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak reakcji zaworu na sygnał sterujący
Sprawdź zasilanie cewki, połączenia elektryczne oraz czy sterownik wysyła poprawny sygnał.
Niewłaściwa wydajność chłodnicza
Sprawdź, czy otwór dyszy nie jest zanieczyszczony oraz czy ciśnienie w układzie jest zgodne z założeniami projektowymi.
Przed użyciem
- Sprawdź, czy model zaworu jest odpowiedni dla danego czynnika chłodniczego.
- Upewnij się, że temperatura otoczenia mieści się w zakresie -30 do +60 stopni Celsjusza.
- Zweryfikuj, czy ciśnienie w układzie nie przekracza 22 barów.
- Przygotuj narzędzia do lutowania z ochroną termiczną korpusu.
- Sprawdź kierunek przepływu oznaczony strzałką na zaworze.
Parametry w praktyce
- Zakres temperatur
- Dopuszczalna temperatura pracy urządzenia od -30 do +60 stopni Celsjusza.
Ilustracje i schematy

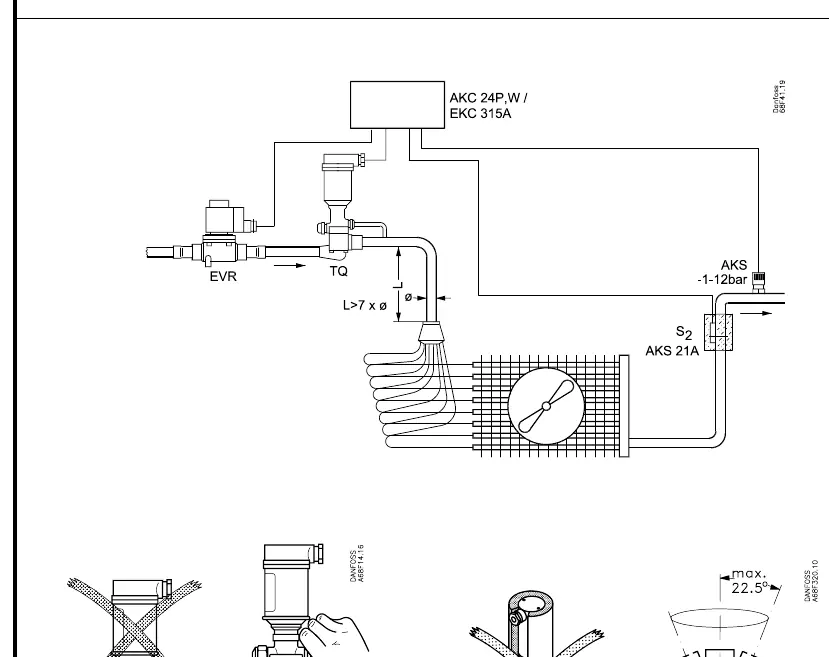

- Schemat pokazuje podłączenie zaworu TQ do sterownika typu AKC/EKC.
- Wskazano konieczność zachowania pionowej orientacji montażu z tolerancją 22,5 stopnia.
- Zilustrowano sposób lutowania z ochroną przed przegrzaniem.
Zgodność modelu
- Zawory serii TQ są przeznaczone do współpracy ze sterownikami elektronicznymi Danfoss.
- Wymagają doboru odpowiedniej dyszy w zależności od typu czynnika chłodniczego.
