Danfoss Twin Kit 086L1370 - Instrukcja instalacji
Kompletna instrukcja instalacji i konfiguracji zestawu Danfoss Twin Kit (086L1370) dla pomp ciepła, umożliwiająca połączenie jednostki Master z dodatkową jednostką Slave.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis systemu Twin Kit
Zestaw Danfoss Twin Kit (086L1370) umożliwia rozbudowę istniejącego systemu pompy ciepła o dodatkową jednostkę zewnętrzną. W takim układzie jedna jednostka pełni rolę Master, a druga Slave. Obie jednostki komunikują się ze sobą i współdzielą tę samą jednostkę sterującą zainstalowaną wewnątrz budynku. Oprogramowanie jednostki sterującej jest fabrycznie przygotowane do obsługi pracy w trybie Master/Slave i aktywuje się automatycznie podczas procedury uruchomienia.
Bezpieczeństwo
Instalacja elektryczna musi być przeprowadzona wyłącznie przez autoryzowanego elektryka zgodnie z lokalnymi przepisami. Ze względu na ryzyko porażenia prądem, przed przystąpieniem do prac należy odizolować wszystkie źródła zasilania. Instalacja musi wykorzystywać przewody montowane na stałe oraz wyłącznik wielobiegunowy z minimalną przerwą stykową 3 mm.
Instalacja i uruchomienie
Proces instalacji obejmuje montaż mechaniczny jednostek, instalację karty rozszerzeń oraz bloku zacisków w jednostce sterującej, a także wykonanie połączeń elektrycznych i komunikacyjnych. Po fizycznym montażu konieczne jest przeprowadzenie konfiguracji w menu serwisowym jednostki sterującej. Należy ustawić parametry pracy dla jednostek Master i Slave, skonfigurować źródło ciepła oraz przeprowadzić testy manualne komponentów w celu weryfikacji poprawności połączeń.
Konserwacja i utylizacja
Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel. Produkt nie jest przeznaczony dla osób o ograniczonych zdolnościach fizycznych lub sensorycznych bez odpowiedniego nadzoru. Utylizacja urządzenia musi odbywać się zgodnie z obowiązującymi lokalnymi przepisami dotyczącymi ochrony środowiska i gospodarki odpadami.
Ważne uwagi
Zasilanie elektryczne dla każdej jednostki zewnętrznej musi być doprowadzone indywidualnie. Komunikacja między jednostkami oraz z jednostką sterującą wymaga poprawnego podłączenia przewodów magistrali zgodnie ze schematami elektrycznymi zawartymi w instrukcji. Niewłaściwe podłączenie może prowadzić do uszkodzenia urządzeń.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji między jednostkami
Sprawdź poprawność połączeń magistrali BUS_A, BUS_B i COM między jednostkami Master i Slave.
Uszkodzenie urządzeń podczas konfiguracji Slave
Upewnij się, że zmiany (jumper, dipswitch) są wykonywane wyłącznie na jednostce Slave.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed pracami elektrycznymi.
- Sprawdź zawartość zestawu zgodnie z tabelą dostawy.
- Zainstaluj jednostkę Master zgodnie z instrukcją pompy ciepła.
- Zainstaluj jednostkę Slave zgodnie z instrukcją transportu i pozycjonowania.
- Zamontuj kartę rozszerzeń i blok zacisków w jednostce sterującej.
- Zweryfikuj poprawność połączeń przewodów komunikacyjnych.
- Upewnij się, że wszystkie przewody są trwale zamocowane.
Ilustracje i schematy

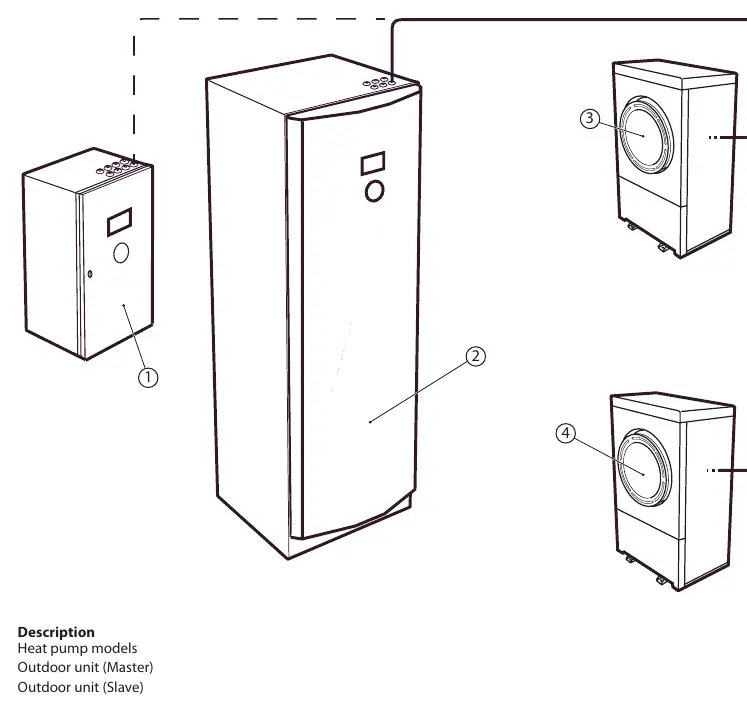

- Schemat instalacji przedstawia połączenie jednostki sterującej z jednostką Master i Slave.

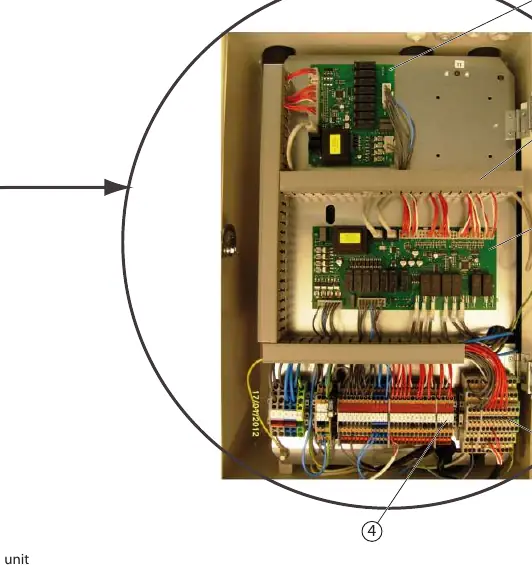

- Rysunki komponentów w jednostce sterującej wskazują lokalizację karty rozszerzeń i bloku zacisków.
- Schemat elektryczny pokazuje połączenia magistrali Modbus między jednostkami.
- Rysunki połączeń pompy obiegowej i czujników ułatwiają prawidłowe okablowanie.
- Schemat systemowy ilustruje obieg hydrauliczny z uwzględnieniem zaworów i czujników.
Zgodność modelu
- Zestaw przeznaczony dla pomp ciepła Danfoss.
- Niektóre połączenia (np. czujnik Slave) dotyczą tylko jednostek z wbudowaną pompą obiegową.
