VLT® Advanced Harmonic Filter AHF 005/AHF 010

Opis produktu

VLT® Advanced Harmonic Filter AHF 005/AHF 010 to zaawansowane rozwiązanie pasywne służące do redukcji harmonicznych generowanych przez przemienniki częstotliwości z prostownikami 6-pulsowymi. Filtry te znacząco poprawiają jakość zasilania, redukując zniekształcenia prądu (THDi) do poziomu poniżej 5% (AHF 005) lub 10% (AHF 010) przy obciążeniu znamionowym. Są przeznaczone do współpracy z napędami Danfoss, takimi jak VLT® HVAC Drive FC 102, VLT® Refrigeration Drive FC 103, VLT® AQUA Drive FC 202 oraz VLT® AutomationDrive FC 301/302.

Bezpieczeństwo

Urządzenie zawiera komponenty wysokiego napięcia oraz kondensatory, które mogą pozostawać naładowane nawet po odłączeniu zasilania. Instalacja, uruchomienie i konserwacja muszą być wykonywane wyłącznie przez wykwalifikowany personel. Przed przystąpieniem do prac serwisowych należy bezwzględnie odczekać na rozładowanie kondensatorów i upewnić się, że napięcie na zaciskach wynosi 0 V. Należy przestrzegać wszystkich lokalnych przepisów BHP oraz zaleceń zawartych w dokumentacji.

Uruchomienie i instalacja

Filtry AHF wymagają montażu pionowego z zaciskami skierowanymi do dołu. Należy zapewnić minimalny prześwit 150 mm nad i pod urządzeniem dla zapewnienia odpowiedniej wentylacji. W przypadku montażu w szafach sterowniczych, należy zadbać o wymuszony obieg powietrza. Urządzenia są chłodzone za pomocą wbudowanych wentylatorów o zmiennej prędkości. W instalacjach wymagających wyższego stopnia ochrony dostępny jest opcjonalny zestaw modernizacyjny IP21/NEMA 1.

Obsługa i programowanie

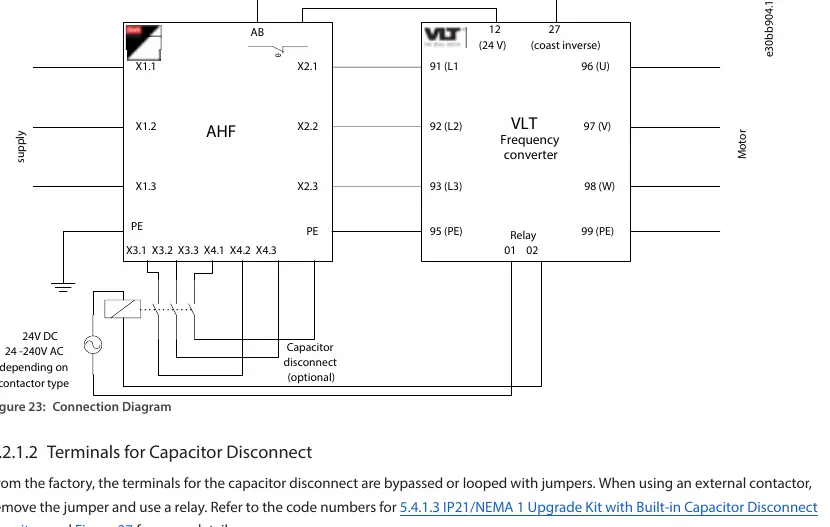

Programowanie przemiennika częstotliwości w celu obsługi filtra obejmuje konfigurację wejść cyfrowych dla ochrony przed przegrzaniem (wykorzystując wbudowane wyłączniki termiczne) oraz opcjonalnie sterowanie stycznikiem odłączającym kondensatory przy niskim obciążeniu. Należy pamiętać o wyłączeniu dynamicznej kompensacji DC-link w przemienniku (parametr 14-51), aby uniknąć rezonansów.

Konserwacja i usterki

Regularna konserwacja ogranicza się do kontroli czystości kanałów wentylacyjnych i sprawności wentylatorów. W przypadku powtarzającego się wyzwalania zabezpieczenia termicznego, należy sprawdzić drożność wlotów powietrza oraz stan wentylatorów. Naprawy mogą być wykonywane wyłącznie przez autoryzowany serwis Danfoss.

Utylizacja

Urządzenie należy utylizować zgodnie z lokalnymi przepisami dotyczącymi sprzętu elektronicznego i elektrycznego. Komponenty filtra, w tym kondensatory i dławiki, powinny być traktowane jako odpady przemysłowe wymagające odpowiedniego przetwarzania.
