Instrukcja obsługi wzmacniacza sygnału Danfoss Zigbee Repeater
Szybki przewodnik instalacji i konfiguracji wzmacniacza sygnału Danfoss Zigbee Repeater. Dowiedz się, jak poprawnie umieścić urządzenie, dodać je do sieci Zigbee, wykonać test połączenia oraz przywrócić ustawienia fabryczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wzmacniacz sygnału Danfoss Zigbee Repeater służy do zwiększenia zasięgu sieci Zigbee. Urządzenie powinno być instalowane wewnątrz pomieszczeń w temperaturze od 0°C do +50°C. Należy unikać montażu w pobliżu metalowych lub stalowych przeszkód, które mogą blokować sygnał. Maksymalny zasięg między urządzeniami wynosi 30 metrów.

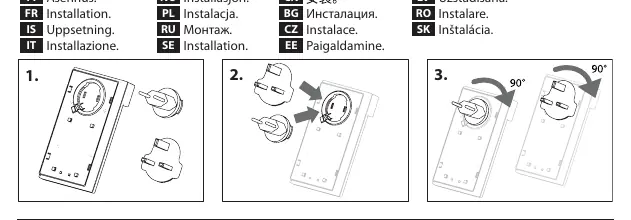

Instalacja urządzenia
Proces instalacji jest prosty i polega na podłączeniu urządzenia do zasilania:
- Włóż wtyczkę do gniazdka elektrycznego.
- Upewnij się, że urządzenie jest poprawnie zorientowane.
- W razie potrzeby dostosuj pozycję wtyczki, aby zapewnić stabilność.
- Sprawdź, czy urządzenie znajduje się w zasięgu bramki lub innego urządzenia Zigbee (maks. 30 m).

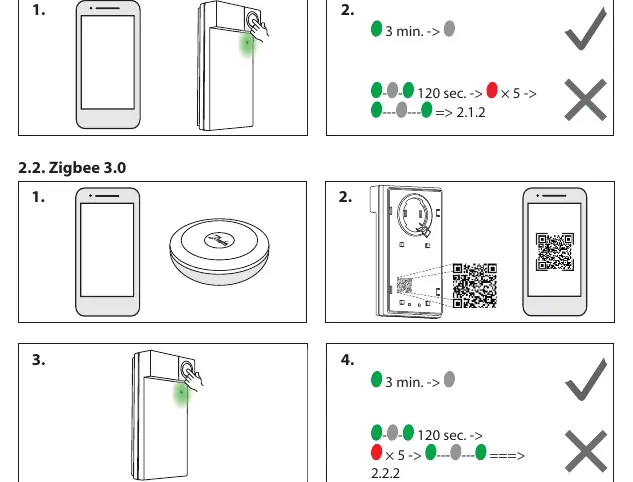

Dodawanie do sieci Zigbee
Aby dodać wzmacniacz do sieci Zigbee 3.0:
- Uruchom tryb parowania w swojej aplikacji sterującej.
- Postępuj zgodnie z instrukcjami wyświetlanymi w aplikacji.
- Obserwuj diody LED, które sygnalizują status gotowości do włączenia (Ready for inclusion).
- Jeśli proces się nie powiedzie, upewnij się, że urządzenie jest w zasięgu i spróbuj ponownie po 120 sekundach.
Testowanie połączenia (Ping Test)
Możesz wykonać test połączenia bezpośrednio z poziomu wzmacniacza:
- Naciśnij przycisk na urządzeniu, aby rozpocząć test.
- Obserwuj miganie diod LED.
- Trzykrotne mignięcie oznacza pomyślny wynik testu.
- Pięciokrotne mignięcie oznacza niepowodzenie testu.
Sygnalizacja LED i identyfikacja
Urządzenie wykorzystuje diody LED do komunikacji statusu. Możesz również zidentyfikować urządzenie z poziomu aplikacji, co spowoduje miganie diod LED, ułatwiając jego lokalizację w systemie.
Rozwiązywanie problemów i resetowanie
W przypadku utraty połączenia z siecią Zigbee, sprawdź czy w pobliżu nie pojawiły się nowe przeszkody metalowe. Jeśli urządzenie nie działa poprawnie, możesz przywrócić ustawienia fabryczne:
- Zlokalizuj przycisk resetowania na obudowie.
- Naciśnij i przytrzymaj przycisk zgodnie z procedurą opisaną w instrukcji.
- Po zakończeniu resetowania urządzenie będzie gotowe do ponownej konfiguracji.
