Instrukcja montażu zaworu Danfoss Regus RA nut
Instrukcja instalacji i konfiguracji zaworów grzejnikowych Danfoss Regus RA nut wraz z głowicami termostatycznymi serii RA.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Danfoss Regus RA nut to system zaworów grzejnikowych przeznaczony do współpracy z głowicami termostatycznymi serii RA-FN, RA-N oraz RA-IN. Zestaw zapewnia precyzyjną kontrolę temperatury w pomieszczeniach poprzez regulację przepływu czynnika grzewczego.
Instalacja zaworu
Montaż zaworu powinien być przeprowadzony zgodnie z kierunkiem przepływu zaznaczonym na korpusie. Podczas dokręcania połączeń gwintowanych należy stosować odpowiednie momenty obrotowe, aby zapewnić szczelność bez uszkodzenia gwintów. Dla przyłączy DN10 (3/8") zalecany moment to 40-60 Nm, dla DN15 (1/2") 60-90 Nm, a dla DN20 (3/4") 80-120 Nm.
Instalacja głowicy termostatycznej
Montaż głowicy na zaworze odbywa się poprzez nałożenie jej na korpus i dokręcenie nakrętki mocującej. Zaleca się użycie narzędzia do dokręcenia nakrętki z siłą 6 Nm, co zapewnia stabilne połączenie i prawidłową pracę czujnika temperatury.
Wstępna nastawa
Zawory posiadają funkcję wstępnej nastawy, która pozwala na zrównoważenie hydrauliczne instalacji grzewczej. Wartość nastawy dobiera się na podstawie tabeli przepływów w zależności od wymaganej mocy grzejnika (w Watach) oraz różnicy temperatur (ΔT). Nastawę wykonuje się poprzez obrót pierścienia regulacyjnego na zaworze do odpowiedniej pozycji (1-7 lub N).
Kontakt
Danfoss A/S, Climate Solutions, danfoss.com, telefon +45 7488 2222.
Oficjalne zasoby z instrukcji
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Niewłaściwe grzanie grzejnika
Sprawdź, czy wstępna nastawa zaworu jest poprawnie dobrana do mocy grzejnika zgodnie z tabelą w instrukcji.
Nieszczelność połączenia
Upewnij się, że zawór został dokręcony z odpowiednim momentem obrotowym (zależnym od średnicy DN10, DN15 lub DN20).
Przed użyciem
- Sprawdź zgodność typu zaworu (RA-FN, RA-N, RA-IN) z posiadaną głowicą.
- Upewnij się, że kierunek przepływu wody jest zgodny ze strzałką na zaworze.
- Przygotuj klucz dynamometryczny do montażu nakrętki głowicy (6 Nm).
- Sprawdź wymagane parametry mocy grzejnika dla doboru nastawy wstępnej.
Parametry w praktyce
- DN10 / DN15 / DN20
- Średnica nominalna przyłącza zaworu (3/8 cala, 1/2 cala, 3/4 cala).
- Nm (Newtonometr)
- Jednostka momentu obrotowego używana do bezpiecznego dokręcania połączeń gwintowanych.
Ilustracje i schematy

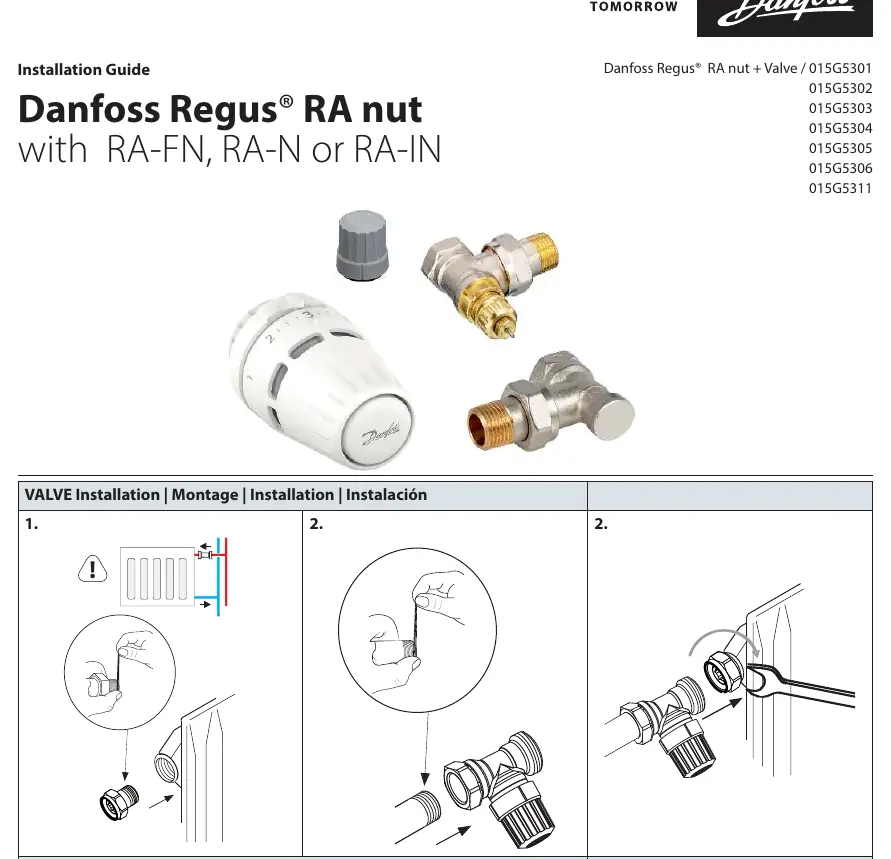

- Schemat 1-2 pokazuje proces montażu korpusu zaworu na instalacji.
- Schemat 4-6 ilustruje montaż zaworu typu lockshield.
- Schemat 1-3 w sekcji SENSOR Installation pokazuje krok po kroku montaż głowicy termostatycznej na zaworze.
Zgodność modelu
- System przeznaczony do współpracy z głowicami Danfoss serii RA-FN, RA-N oraz RA-IN.
