Instrukcja montażu zaworów zwrotnych Danfoss NRV i NRVH
Instrukcja instalacji i specyfikacja techniczna zaworów zwrotnych Danfoss serii NRV oraz NRVH, obejmująca zakresy temperatur, ciśnienia robocze oraz wytyczne dotyczące lutowania i montażu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Zawory zwrotne Danfoss typu NRV i NRVH są przeznaczone do stosowania w układach chłodniczych. Zapewniają przepływ czynnika w jednym kierunku, zapobiegając jego cofaniu się w instalacji. Urządzenia te są kompatybilne z szeroką gamą czynników chłodniczych (A1, A2, A2L, A3), z wyłączeniem R717. Wersje z przyłączami typu flare/face seal są zatwierdzone wyłącznie dla czynników A1 i A2L.
Bezpieczeństwo i montaż
Podczas instalacji należy zwrócić szczególną uwagę na kierunek przepływu oznaczony na korpusie zaworu. Zawory mogą być montowane w pozycji prostej lub kątowej, zgodnie z wytycznymi producenta. W przypadku lutowania połączeń, należy chronić korpus zaworu przed przegrzaniem, utrzymując temperaturę poniżej 155 °C (311 °F). Zaleca się stosowanie spoiwa o zawartości srebra minimum 5%.
Parametry techniczne
Zawory różnią się typem przyłącza (lutowane lub flare) oraz dopuszczalnym ciśnieniem roboczym (PS/MWP). Dla standardowych modeli ciśnienie wynosi od 46 do 49 barów, natomiast specjalistyczny model NRV 10s H (CO2) wytrzymuje ciśnienie do 90 barów (1305 psig). Zakres temperatur pracy dla większości modeli mieści się w przedziale od -50 °C do 155 °C.
Wskazówki eksploatacyjne
W przypadku stosowania zaworu NRV CO2 (90 bar) w układzie równoległym z zaworem GBC jako zawór bezpieczeństwa, zaleca się montaż NRV powyżej GBC. W systemach wykorzystujących R744 jako część pętli wtórnej lub układu kaskadowego, należy bezwzględnie zapoznać się z dedykowaną kartą katalogową produktu, aby zapewnić prawidłową pracę instalacji.
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Przegrzanie zaworu podczas lutowania
Podczas lutowania należy chłodzić korpus zaworu, aby temperatura nie przekroczyła 155 °C.
Niewłaściwy kierunek przepływu
Należy sprawdzić oznaczenie strzałki na korpusie zaworu przed montażem w instalacji.
Przed użyciem
- Sprawdź kompatybilność czynnika chłodniczego z materiałem uszczelniającym.
- Upewnij się, że ciśnienie projektowe systemu nie przekracza wartości PS/MWP zaworu.
- Wybierz odpowiednią metodę połączenia (lutowanie lub flare).
- Przygotuj spoiwo o zawartości srebra min. 5% do połączeń lutowanych.
Parametry w praktyce
- Media temperature range
- Dopuszczalny zakres temperatur czynnika przepływającego przez zawór.
Ilustracje i schematy

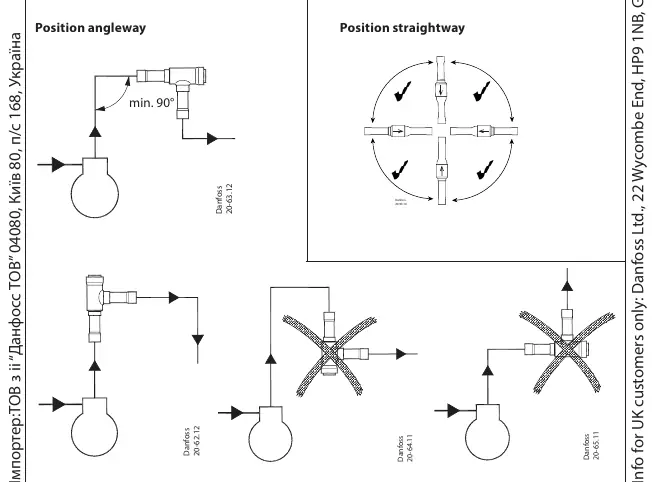

- Schematy pokazują poprawne orientacje montażu zaworów w układach prostych i kątowych.
- Rysunki techniczne ilustrują sposób zabezpieczenia zaworu przed przegrzaniem podczas lutowania.
Zgodność modelu
- Połączenia typu flare/face seal tylko dla czynników A1 i A2L.
- Wykluczono czynnik R717.
- Dla R744 w układach kaskadowych wymagana dodatkowa dokumentacja.
