Instrukcja zestawu naprawczego Danfoss 027F0561 dla zaworów PML 100

Przeznaczenie zestawu

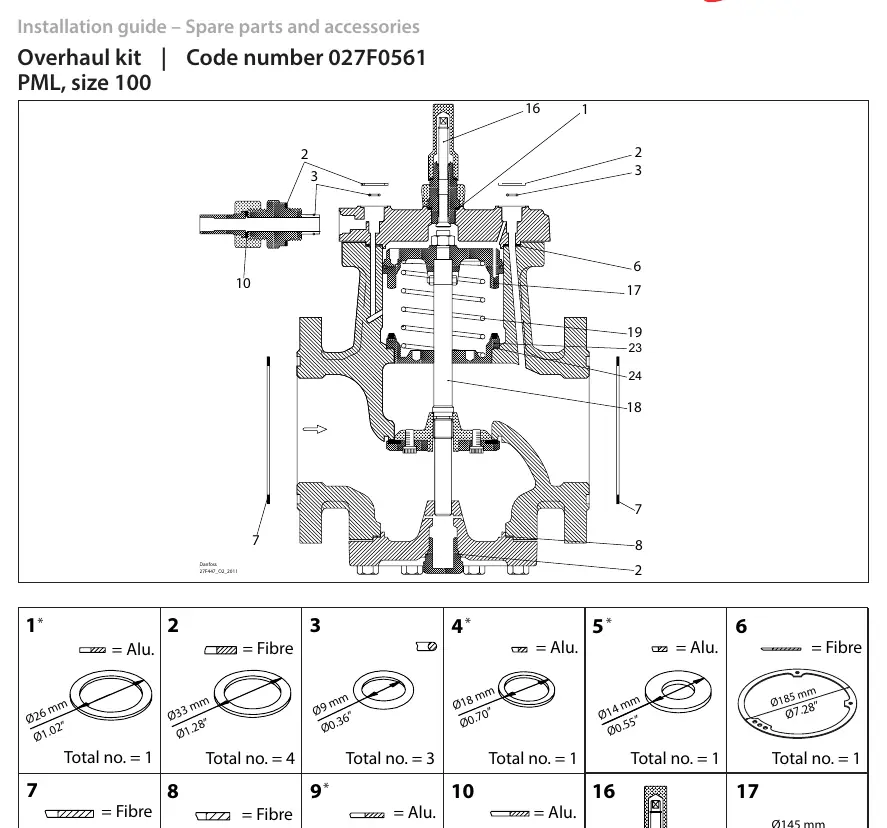

Zestaw naprawczy Danfoss o numerze katalogowym 027F0561 jest przeznaczony do serwisowania zaworów typu PML w rozmiarze 100. Dokumentacja zawiera szczegółowy schemat budowy zaworu oraz wykaz wszystkich elementów wchodzących w skład zestawu, co pozwala na poprawną identyfikację i montaż części podczas prac konserwacyjnych.

Zawartość zestawu i specyfikacja

Zestaw zawiera szereg uszczelek wykonanych z aluminium (Alu.) oraz włókna (Fibre), a także elementy mechaniczne niezbędne do przywrócenia pełnej sprawności zaworu. Każdy element jest oznaczony numerem referencyjnym odpowiadającym schematowi montażowemu. W skład zestawu wchodzą m.in. uszczelki o różnych średnicach (od 9 mm do 185 mm), sprężyna główna oraz trzpień zaworu.

Wskazówki montażowe

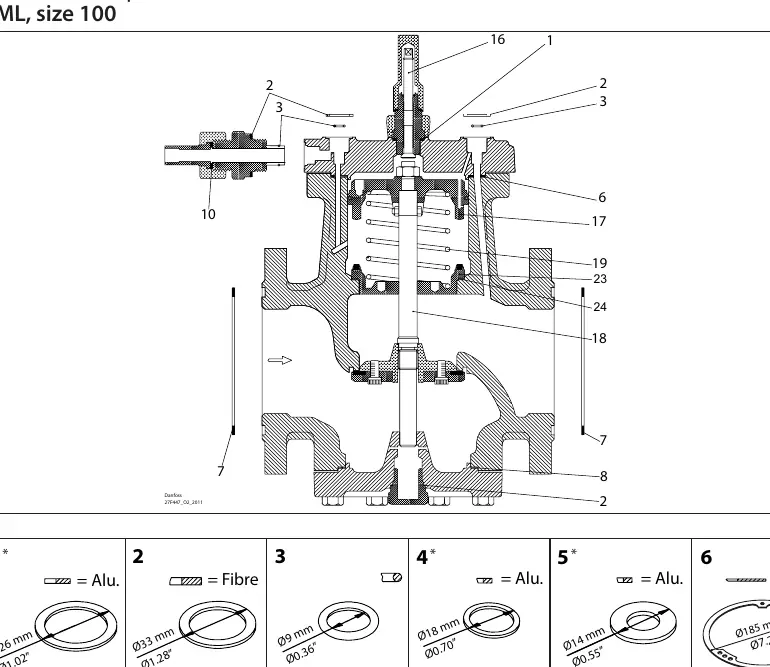

Podczas instalacji należy zwrócić uwagę na przypisanie poszczególnych części do odpowiednich miejsc w korpusie zaworu zgodnie z załączonym rysunkiem technicznym. Należy pamiętać, że niektóre części znajdujące się w opakowaniu mogą nie być wykorzystywane w przypadku zaworów w rozmiarze PML 100 – są one oznaczone gwiazdką w dokumentacji. Przed przystąpieniem do montażu należy upewnić się, że wszystkie powierzchnie uszczelniające są czyste i wolne od zanieczyszczeń, które mogłyby wpłynąć na szczelność zaworu po naprawie.
