Instrukcja serwisowa zestawu naprawczego Danfoss 027F0592 dla MRV rozmiar 65

Przeznaczenie zestawu

Zestaw naprawczy Danfoss o numerze katalogowym 027F0592 jest przeznaczony do serwisowania zaworów MRV w rozmiarze 65. Zestaw zawiera komplet uszczelek, elementów uszczelniających oraz komponentów mechanicznych niezbędnych do przeprowadzenia pełnego przeglądu i regeneracji zaworu.

Budowa i komponenty

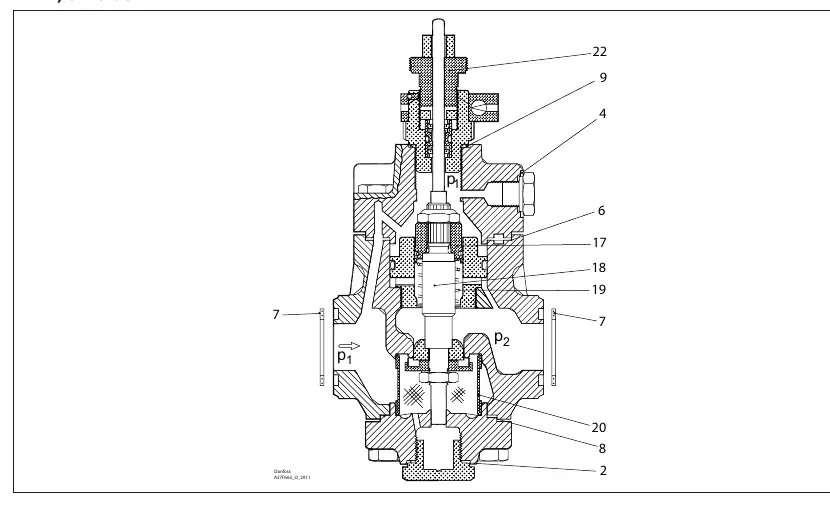

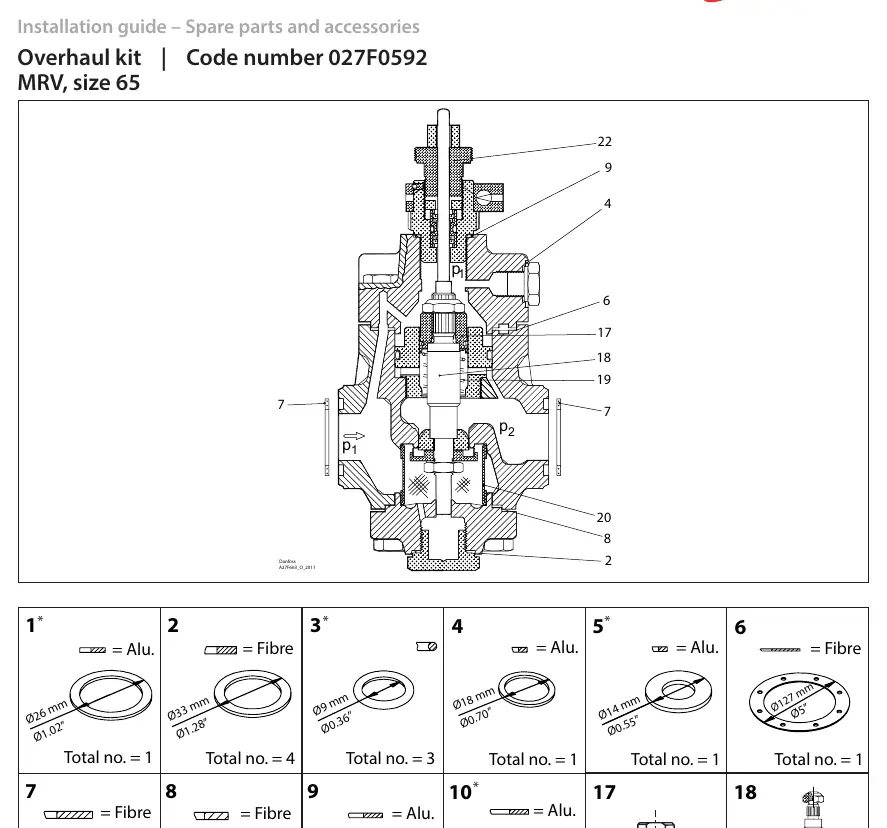

Instrukcja zawiera szczegółowy schemat przekrojowy zaworu MRV, na którym oznaczono miejsca montażu poszczególnych części zamiennych. Zestaw składa się z elementów wykonanych z aluminium oraz włókna (fibre), o różnych średnicach, co pozwala na precyzyjne dopasowanie do wewnętrznych mechanizmów zaworu.

Wykaz części

W skład zestawu wchodzą elementy o numerach referencyjnych od 1 do 22. Należy zwrócić uwagę, że niektóre części oznaczone gwiazdką w dokumentacji technicznej są dołączone do opakowania, ale nie są wykorzystywane w modelu MRV 65. Użytkownik powinien zweryfikować zgodność średnic poszczególnych uszczelek (np. 26 mm, 33 mm, 127 mm) z wymaganiami serwisowanego urządzenia przed przystąpieniem do montażu.

Wskazówki montażowe

Podczas wymiany części należy kierować się załączonym schematem technicznym, który wskazuje dokładne położenie komponentów wewnątrz korpusu zaworu. Należy upewnić się, że wszystkie uszczelki są czyste i poprawnie osadzone w swoich gniazdach, aby zapewnić szczelność układu po ponownym złożeniu. W przypadku wątpliwości co do przeznaczenia konkretnego elementu, należy odnieść się do specyfikacji średnic podanej przy każdym numerze części.
